6330

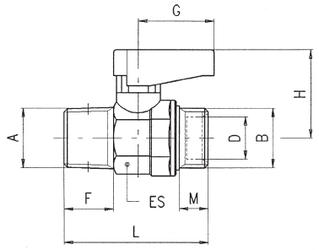

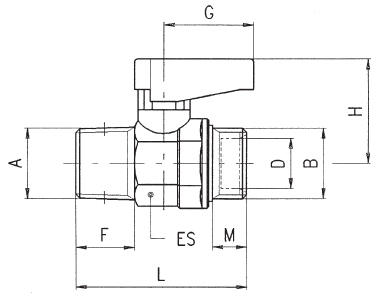

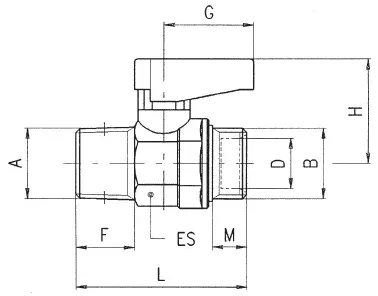

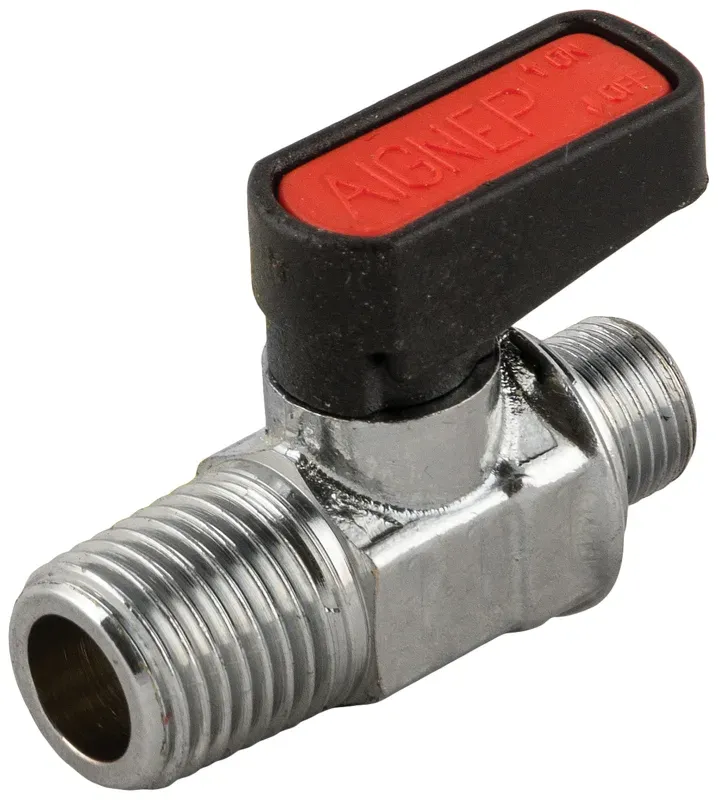

VÁLVULA MACHO CÓNICO R ISO 7 – MACHO CILÍNDRICO GA ISO 228
| Código | Dibujos 3D | A | B | D.N. | ES | D | F | M | L | G | H | Embute | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 06330 00 001 | Solicitar acceso | 1/8 | 1/8 | 6 | 14-15 | 6,2 | 7,4 | 7 | 33,5 | 19 | 21 | 10 | |
| 06330 00 002 | Solicitar acceso | 1/8 | 1/4 | 6 | 14-15 | 8,2 | 7,4 | 8 | 33,5 | 19 | 21 | 10 | |
| 06330 00 003 | Solicitar acceso | 1/4 | 1/8 | 6 | 14-15 | 6,2 | 11 | 7 | 38 | 19 | 21 | 10 | |
| 06330 00 004 | Solicitar acceso | 1/4 | 1/4 | 6 | 14-15 | 8,2 | 11 | 8 | 38 | 19 | 21 | 10 | |
| 06330 00 005 | Solicitar acceso | 3/8 | 3/8 | 8 | 18-19 | 10,2 | 11,4 | 9 | 41,5 | 19 | 22 | 10 | |
| 06330 00 006 | Solicitar acceso | 1/2 | 1/2 | 10 | 22-23 | 15,2 | 15 | 10 | 49 | 26 | 30,5 | 10 | |
| 06330 00 077 | Solicitar acceso | 3/4 | 3/4 | 14 | 28-30 | 18,2 | 16,3 | 12 | 55,5 | 50 | 33 | 5 |
