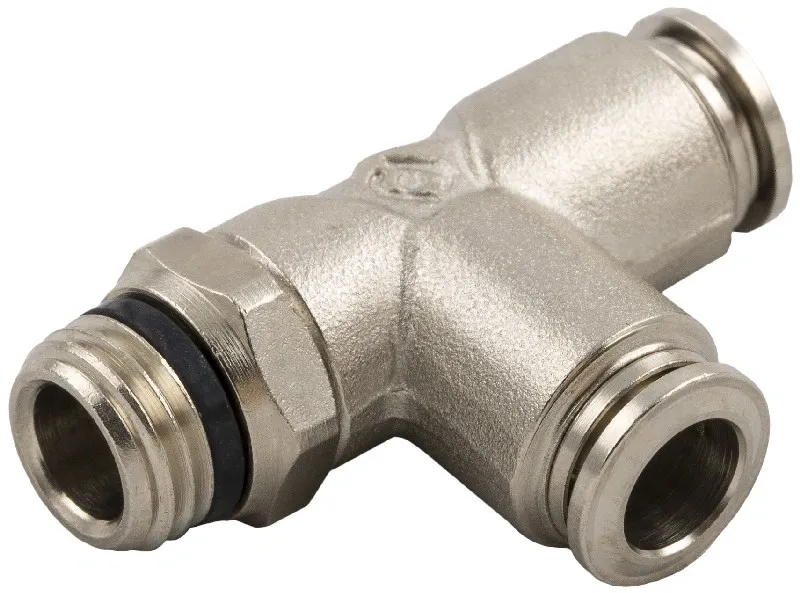

RACOR A T ORIENTABLE MACHO LATERAL CÓNICO “UNIVERSAL SHORT”

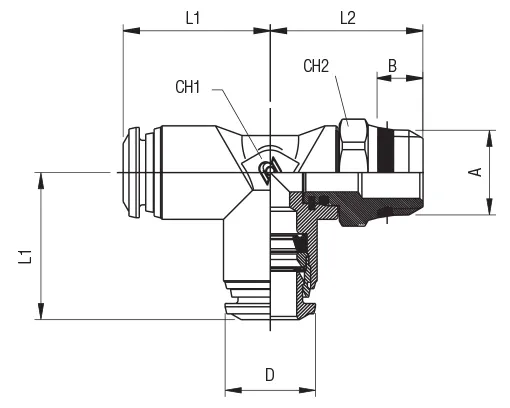

Código	Dibujos 3D	Tubo	A	B	L1	L2	CH1	CH2	D	Embute
89223 00 001	Solicitar acceso	1/8	1/8	5,5	16,5	19	9	13	10	10
89223 00 002	Solicitar acceso	1/8	1/4	7	16,5	20.5	9	15	10	10
89223 00 003	Solicitar acceso	5/32 (4)	1/8	5,5	17	20	9	13	10	10
89223 00 004	Solicitar acceso	5/32 (4)	1/4	7	17	21.5	9	15	10	10
89223 00 005	Solicitar acceso	1/4	1/8	5,5	21.5	22	11	13	12,5	10
89223 00 006	Solicitar acceso	1/4	1/4	7	21.5	23.5	11	15	12,5	10
89223 00 007	Solicitar acceso	1/4	3/8	7,5	21.5	22	11	17	12,5	10
89223 00 008	Solicitar acceso	3/8	1/4	7	27	28.5	14	16	17,5	10
89223 00 009	Solicitar acceso	3/8	3/8	7,5	27	28	14	17	17,5	10
89223 00 010	Solicitar acceso	3/8	1/2	9	27	29	14	21	17,5	10
89223 00 011	Solicitar acceso	1/2	1/4	7	31.5	31.1	16	16	21,5	10
89223 00 012	Solicitar acceso	1/2	3/8	7,5	31.5	29.1	16	20	21,5	10
89223 00 013	Solicitar acceso	1/2	1/2	9	31.5	31.6	16	21	21,5	10
89223 00 014	Solicitar acceso	3/8	1/8	5,5	27	26	14	14	17,5	10
89223 00 015	Solicitar acceso	5/16 (8)	1/8	5,5	22.5	24	13	13	14,5	10
89223 00 016	Solicitar acceso	5/16 (8)	1/4	7	22.5	24	13	15	14,5	10
89223 00 017	Solicitar acceso	5/16 (8)	3/8	7,5	22.5	24.5	13	17	14,5	10
