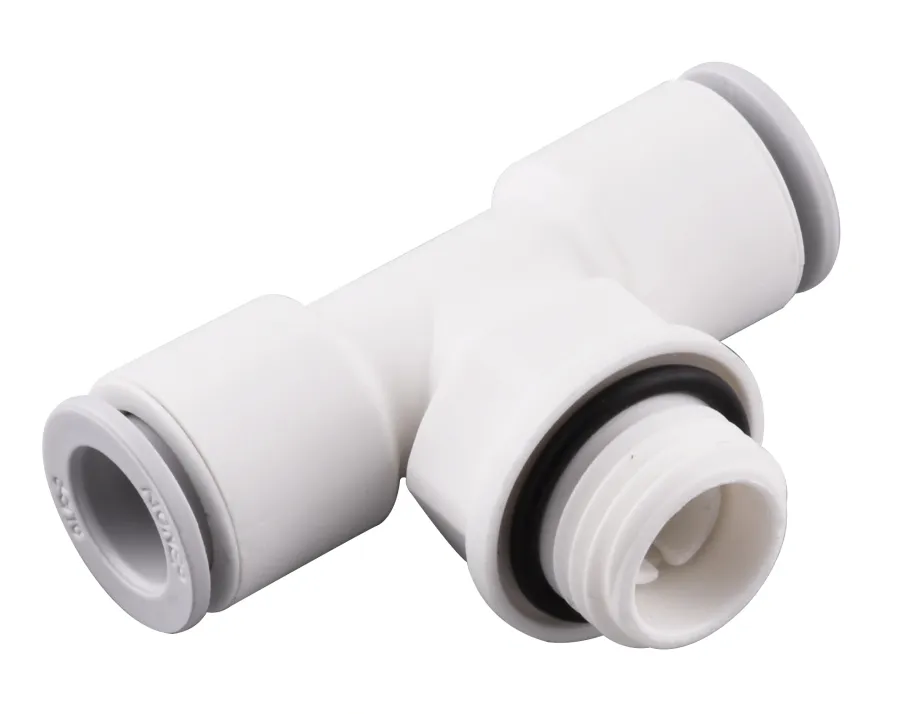

RACOR A T ORIENTABLE MACHO CENTRAL CILÍNDRICO CON TÓRICA

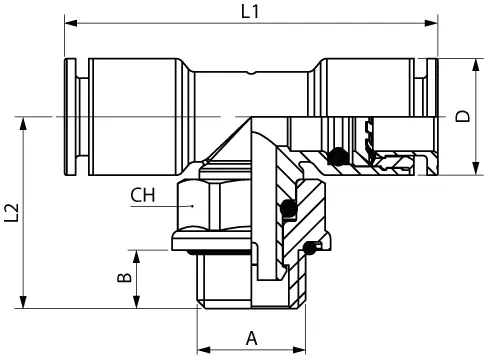

Código	Dibujos 3D	Tubo	A	B	L1	L2	CH	D	Embute
54216 00 004	Solicitar acceso	4	1/8	6	29.8	18.8	12	8.7	10
54216 00 005	Solicitar acceso	4	1/4	7	29.8	20.3	12	8.7	10
54216 00 013	Solicitar acceso	6	1/8	6	32.8	19.8	14	10.7	10
54216 00 014	Solicitar acceso	6	1/4	7	32.8	20.8	14	10.7	10
54216 00 017	Solicitar acceso	8	1/8	6	44.8	21.5	14	14	10
54216 00 018	Solicitar acceso	8	1/4	7	44.8	23	16	14	10
54216 00 019	Solicitar acceso	8	3/8	8	44.8	25	16	14	10
54216 00 021	Solicitar acceso	10	1/4	7	54	25	16	17.3	10
54216 00 022	Solicitar acceso	10	3/8	8	54	27	18	17.3	10
54216 00 023	Solicitar acceso	10	1/2	10	54	30.5	18	17.3	10
54216 00 025	Solicitar acceso	12	3/8	8	61.8	28	18	20	10
54216 00 026	Solicitar acceso	12	1/2	10	61.8	31.5	20	20	10
