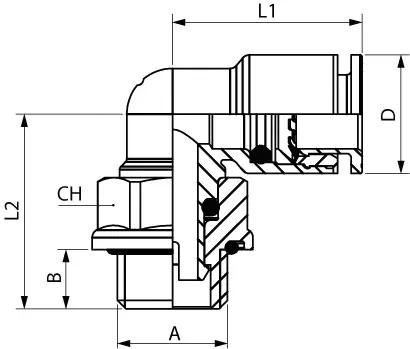

Código | Dibujos 3D | Tubo | A | B | L1 | L2 | CH | D | Embute | |
---|---|---|---|---|---|---|---|---|---|---|
54116 00 004 | Solicitar acceso | 4 | 1/8 | 6 | 14.9 | 18.8 | 12 | 8.7 | 10 | |
54116 00 005 | Solicitar acceso | 4 | 1/4 | 7 | 14.9 | 20.3 | 12 | 8.7 | 10 | |
54116 00 013 | Solicitar acceso | 6 | 1/8 | 6 | 16.4 | 19.8 | 14 | 10.7 | 10 | |
54116 00 014 | Solicitar acceso | 6 | 1/4 | 7 | 16.4 | 20.8 | 14 | 10.7 | 10 | |
54116 00 017 | Solicitar acceso | 8 | 1/8 | 6 | 22.4 | 21.5 | 14 | 14 | 10 | |
54116 00 018 | Solicitar acceso | 8 | 1/4 | 7 | 22.4 | 23 | 16 | 14 | 10 | |
54116 00 019 | Solicitar acceso | 8 | 3/8 | 8 | 22.4 | 25 | 16 | 14 | 10 | |
54116 00 021 | Solicitar acceso | 10 | 1/4 | 7 | 27 | 25 | 16 | 17.3 | 10 | |
54116 00 022 | Solicitar acceso | 10 | 3/8 | 8 | 27 | 27 | 18 | 17.3 | 10 | |
54116 00 023 | Solicitar acceso | 10 | 1/2 | 10 | 27 | 30.5 | 18 | 17.3 | 10 | |
54116 00 025 | Solicitar acceso | 12 | 3/8 | 8 | 30.9 | 28 | 18 | 20 | 10 | |
54116 00 026 | Solicitar acceso | 12 | 1/2 | 10 | 30.9 | 31.5 | 20 | 20 | 10 |
