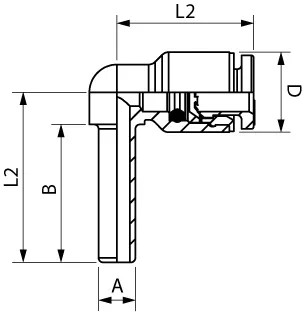

Código | Dibujos 3D | Tubo | A | B | L1 | L2 | D | Embute | |
---|---|---|---|---|---|---|---|---|---|
54140 00 001 | Solicitar acceso | 4 | 4 | 15 | 14.9 | 18.5 | 8.7 | 10 | |
54140 00 002 | Solicitar acceso | 4 | 6 | 17.5 | 17.5 | 22.5 | 10.7 | 10 | |
54140 00 005 | Solicitar acceso | 6 | 6 | 17.5 | 17.7 | 22.5 | 10.7 | 10 | |
54140 00 012 | Solicitar acceso | 6 | 8 | 20.5 | 21.9 | 26.5 | 14 | 10 | |
54140 00 007 | Solicitar acceso | 8 | 8 | 20.5 | 22.4 | 26.5 | 14 | 10 | |
54140 00 008 | Solicitar acceso | 8 | 10 | 24 | 26.4 | 31.5 | 17.3 | 10 | |
54140 00 009 | Solicitar acceso | 10 | 10 | 24 | 27 | 31.5 | 17.3 | 10 | |
54140 00 010 | Solicitar acceso | 10 | 12 | 27 | 30.5 | 35.5 | 20 | 10 | |
54140 00 011 | Solicitar acceso | 12 | 12 | 27 | 30.9 | 35.5 | 20 | 10 |
