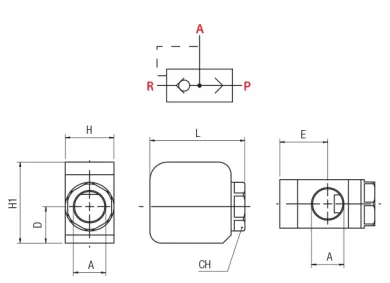

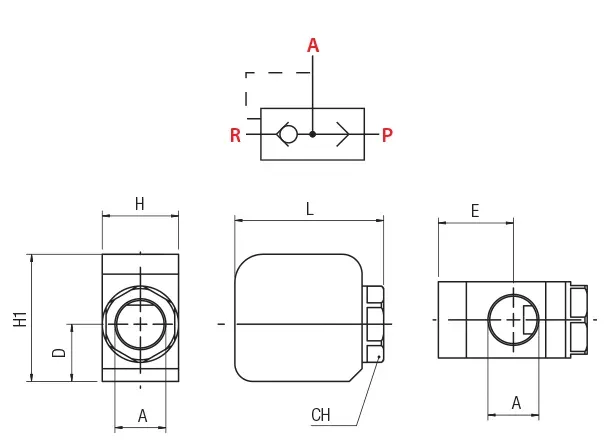

Código | Dibujos 3D | A | H | L | H1 | E | D | CH | DN | * | Embute | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
66050 00 001 | Solicitar acceso | 1/8 | 20 | 40 | 33 | 23,5 | 13,5 | 18 | 8 | Membrana en Fkm | 2 | |
66050 00 002 | Solicitar acceso | 1/4 | 20 | 40 | 33 | 23 | 13,5 | 18 | 8 | Membrana en Fkm | 2 | |
66050 PL 003 | Solicitar acceso | 3/8 | 24 | 50 | 43 | 24 | 20 | 21 | 10 | Membrana en PU | 2 | |
66050 PL 004 | Solicitar acceso | 1/2 | 30 | 58.5 | 50 | 29.5 | 22,5 | 27 | 12 | Membrana en PU | 2 |
