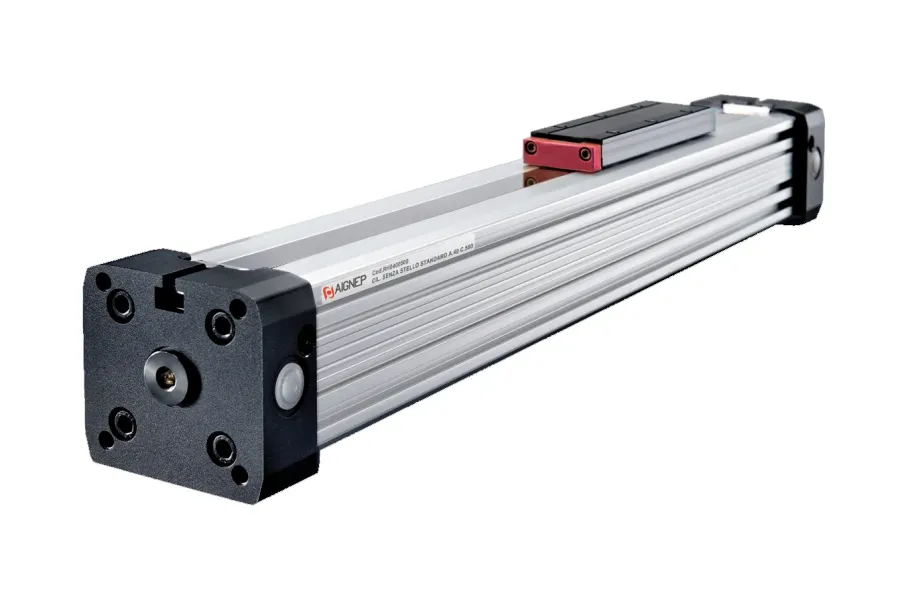

CILINDRO NEUMÁTICO SIN VÁSTAGO

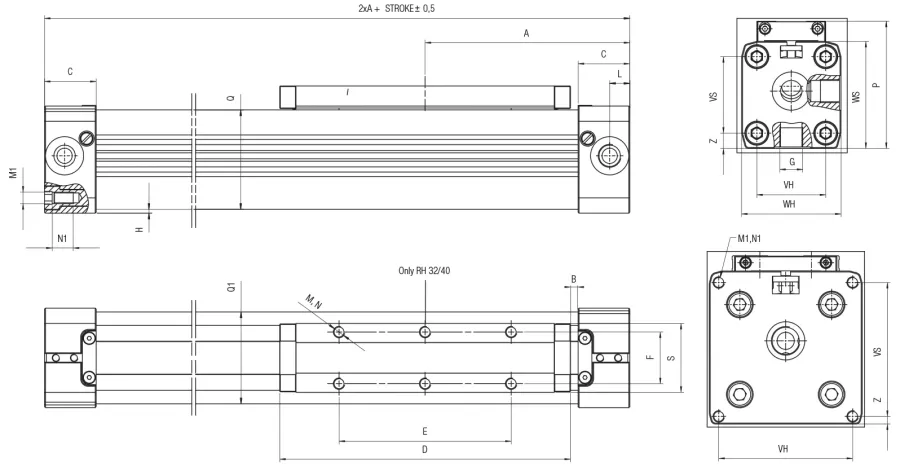

Código	Dibujos 3D	Ø	Carrera	A	B	C	D	E	F	G	H	L	M	N1	P	QXQ1	S	VS	VH	WS	WH	Z
RH 016	Solicitar acceso	16	De 100 a 4400	65	15.5	15	69	36	16,5	M5	1	5,5	M4	7	36,5	24,5X25	22	18	18	27	27	4,5
RH 025	Solicitar acceso	25	De 100 a 5700	100	21	23	111	65	25	G1/8	2	8,5	M5	12	52,5	36X36	33	27	27	40	40	6,5
RH 032	Solicitar acceso	32	De 100 a 5700	125	22	27	152	90	27	G1/4	2	10,5	M6	14	66,5	52X51	36	40	36	56	52	8
RH 040	Solicitar acceso	40	De 100 a 5700	150	44	30	152	90	27	G1/4	6,75	15	M6	17	80	58,5X59	36,4	54	54	69	72	9
RH 050	Solicitar acceso	50	De 100 a 5700	175	42	33	200	110	27	G1/4	0,5	11,7	M6	18	88	77X78	56	70	70	80	80	4
RH 063	Solicitar acceso	63	De 100 a 5700	215	47.5	50	235	155	36	G3/8	1,5	25	M8	18	123	102X102	50	78	78	106	106	14,5
