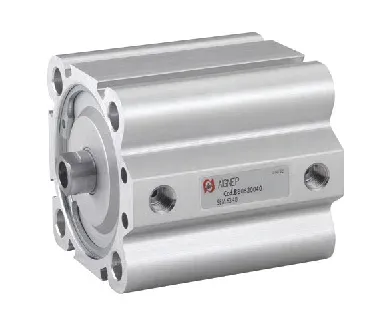

DOBLE EFECTO MAGNÉTICO - Diám. del 32 al 100

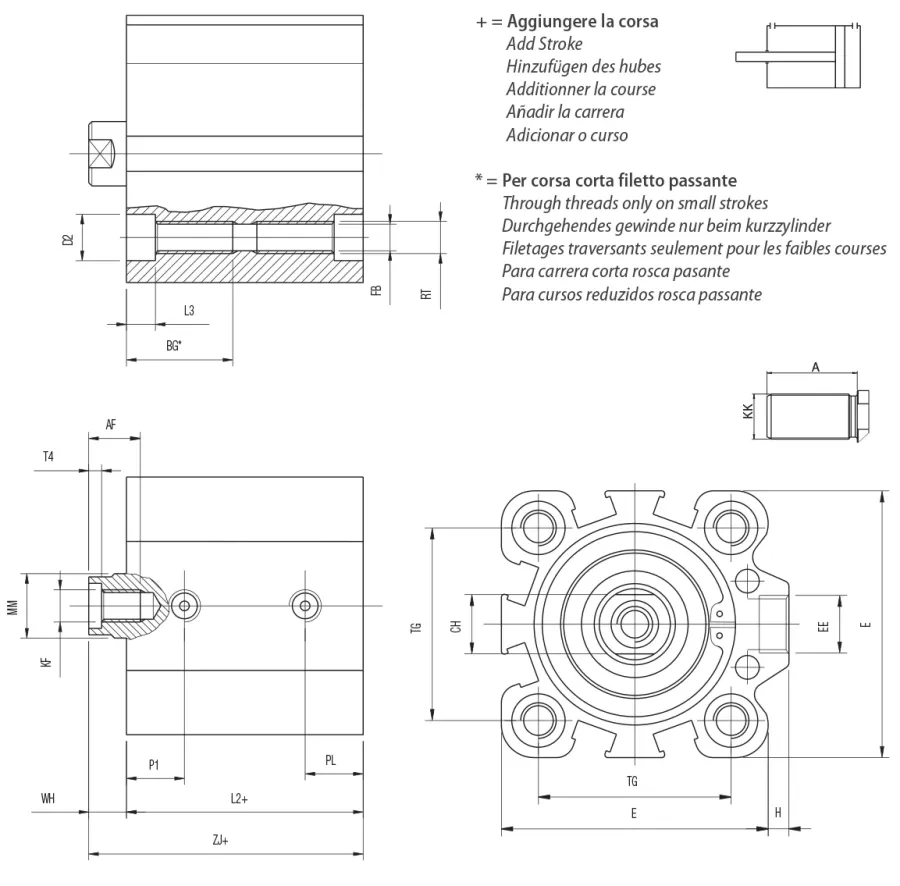

Código	Dibujos 3D	Ø	Carrera	KK	A	AF	RT	BG*	D2 Ø	E	EE	FB Ø	H	KF	L2+	L3	MM Ø	P1	PL	T4	TG	WH	ZJ+	CH
BF 032 0005	Solicitar acceso	32	5	M10x1,25	22	10	M6	21.7	8.5	45	G 1/8	5	3,5	M6	32	5,7	12	10	10	2.8	32,5	7	39	10
BF 032 0010	Solicitar acceso	32	10	M10x1,25	22	10	M6	21.7	8.5	45	G 1/8	5	3,5	M6	32	5,7	12	10	10	2.8	32,5	7	39	10
BF 032 0015	Solicitar acceso	32	15	M10x1,25	22	10	M6	21.7	8.5	45	G 1/8	5	3,5	M6	32	5,7	12	10	10	2.8	32,5	7	39	10
BF 032 0020	Solicitar acceso	32	20	M10x1,25	22	10	M6	21.7	8.5	45	G 1/8	5	3,5	M6	32	5,7	12	10	10	2.8	32,5	7	39	10
BF 032 0025	Solicitar acceso	32	25	M10x1,25	22	10	M6	21.7	8.5	45	G 1/8	5	3,5	M6	32	5,7	12	10	10	2.8	32,5	7	39	10
BF 032 0030	Solicitar acceso	32	30	M10x1,25	22	10	M6	21.7	8.5	45	G 1/8	5	3,5	M6	32	5,7	12	10	10	2.8	32,5	7	39	10
BF 032 0040	Solicitar acceso	32	40	M10x1,25	22	10	M6	21.7	8.5	45	G 1/8	5	3,5	M6	32	5,7	12	10	10	2.8	32,5	7	39	10
BF 032 0050	Solicitar acceso	32	50	M10x1,25	22	10	M6	21.7	8.5	45	G 1/8	5	3,5	M6	32	5,7	12	10	10	2.8	32,5	7	39	10
BF 032 0075	Solicitar acceso	32	75	M10x1,25	22	10	M6	21.7	8.5	45	G 1/8	5	3,5	M6	32	5,7	12	10	10	2.8	32,5	7	39	10
BF 032 0100	Solicitar acceso	32	100	M10x1,25	22	10	M6	21.7	8.5	45	G 1/8	5	3,5	M6	32	5,7	12	10	10	2.8	32,5	7	39	10
BF 040 0005	Solicitar acceso	40	5	M10x1,25	22	10	M6	21.7	8.5	52	G 1/8	5	5	M6	38,5	5,7	12	11	11	2.8	38	7,2	45,7	10
BF 040 0010	Solicitar acceso	40	10	M10x1,25	22	10	M6	21.7	8.5	52	G 1/8	5	5	M6	38,5	5,7	12	11	11	2.8	38	7,2	45,7	10
BF 040 0015	Solicitar acceso	40	15	M10x1,25	22	10	M6	21.7	8.5	52	G 1/8	5	5	M6	38,5	5,7	12	11	11	2.8	38	7,2	45,7	10
BF 040 0020	Solicitar acceso	40	20	M10x1,25	22	10	M6	21.7	8.5	52	G 1/8	5	5	M6	38,5	5,7	12	11	11	2.8	38	7,2	45,7	10
BF 040 0025	Solicitar acceso	40	25	M10x1,25	22	10	M6	21.7	8.5	52	G 1/8	5	5	M6	38,5	5,7	12	11	11	2.8	38	7,2	45,7	10
BF 040 0030	Solicitar acceso	40	30	M10x1,25	22	10	M6	21.7	8.5	52	G 1/8	5	5	M6	38,5	5,7	12	11	11	2.8	38	7,2	45,7	10
BF 040 0040	Solicitar acceso	40	40	M10x1,25	22	10	M6	21.7	8.5	52	G 1/8	5	5	M6	38,5	5,7	12	11	11	2.8	38	7,2	45,7	10
BF 040 0050	Solicitar acceso	40	50	M10x1,25	22	10	M6	21.7	8.5	52	G 1/8	5	5	M6	38,5	5,7	12	11	11	2.8	38	7,2	45,7	10
BF 040 0075	Solicitar acceso	40	75	M10x1,25	22	10	M6	21.7	8.5	52	G 1/8	5	5	M6	38,5	5,7	12	11	11	2.8	38	7,2	45,7	10
BF 040 0100	Solicitar acceso	40	100	M10x1,25	22	10	M6	21.7	8.5	52	G 1/8	5	5	M6	38,5	5,7	12	11	11	2.8	38	7,2	45,7	10
BF 050 0005	Solicitar acceso	50	5	M12x1,25	24	12	M8	22.8	10	63,5	G 1/8	6,8	7	M8	39	6,8	16	11	11	3.5	46,5	8,5	47,5	13
BF 050 0010	Solicitar acceso	50	10	M12x1,25	24	12	M8	22.8	10	63,5	G 1/8	6,8	7	M8	39	6,8	16	11	11	3.5	46,5	8,5	47,5	13
BF 050 0015	Solicitar acceso	50	15	M12x1,25	24	12	M8	22.8	10	63,5	G 1/8	6,8	7	M8	39	6,8	16	11	11	3.5	46,5	8,5	47,5	13
BF 050 0020	Solicitar acceso	50	20	M12x1,25	24	12	M8	22.8	10	63,5	G 1/8	6,8	7	M8	39	6,8	16	11	11	3.5	46,5	8,5	47,5	13
BF 050 0025	Solicitar acceso	50	25	M12x1,25	24	12	M8	22.8	10	63,5	G 1/8	6,8	7	M8	39	6,8	16	11	11	3.5	46,5	8,5	47,5	13
BF 050 0030	Solicitar acceso	50	30	M12x1,25	24	12	M8	22.8	10	63,5	G 1/8	6,8	7	M8	39	6,8	16	11	11	3.5	46,5	8,5	47,5	13
BF 050 0040	Solicitar acceso	50	40	M12x1,25	24	12	M8	22.8	10	63,5	G 1/8	6,8	7	M8	39	6,8	16	11	11	3.5	46,5	8,5	47,5	13
BF 050 0050	Solicitar acceso	50	50	M12x1,25	24	12	M8	22.8	10	63,5	G 1/8	6,8	7	M8	39	6,8	16	11	11	3.5	46,5	8,5	47,5	13
BF 050 0075	Solicitar acceso	50	75	M12x1,25	24	12	M8	22.8	10	63,5	G 1/8	6,8	7	M8	39	6,8	16	11	11	3.5	46,5	8,5	47,5	13
BF 050 0100	Solicitar acceso	50	100	M12x1,25	24	12	M8	22.8	10	63,5	G 1/8	6,8	7	M8	39	6,8	16	11	11	3.5	46,5	8,5	47,5	13
BF 063 0005	Solicitar acceso	63	5	M12x1,25	24	12	M8	22.8	10	77	G 1/8	6,8	7	M8	46	6,8	16	11,5	11,5	3.5	56,5	8	54	13
BF 063 0010	Solicitar acceso	63	10	M12x1,25	24	12	M8	22.8	10	77	G 1/8	6,8	7	M8	46	6,8	16	11,5	11,5	3.5	56,5	8	54	13
BF 063 0015	Solicitar acceso	63	15	M12x1,25	24	12	M8	22.8	10	77	G 1/8	6,8	7	M8	46	6,8	16	11,5	11,5	3.5	56,5	8	54	13
BF 063 0020	Solicitar acceso	63	20	M12x1,25	24	12	M8	22.8	10	77	G 1/8	6,8	7	M8	46	6,8	16	11,5	11,5	3.5	56,5	8	54	13
BF 063 0025	Solicitar acceso	63	25	M12x1,25	24	12	M8	22.8	10	77	G 1/8	6,8	7	M8	46	6,8	16	11,5	11,5	3.5	56,5	8	54	13
BF 063 0030	Solicitar acceso	63	30	M12x1,25	24	12	M8	22.8	10	77	G 1/8	6,8	7	M8	46	6,8	16	11,5	11,5	3.5	56,5	8	54	13
BF 063 0040	Solicitar acceso	63	40	M12x1,25	24	12	M8	22.8	10	77	G 1/8	6,8	7	M8	46	6,8	16	11,5	11,5	3.5	56,5	8	54	13
BF 063 0050	Solicitar acceso	63	50	M12x1,25	24	12	M8	22.8	10	77	G 1/8	6,8	7	M8	46	6,8	16	11,5	11,5	3.5	56,5	8	54	13
BF 063 0075	Solicitar acceso	63	75	M12x1,25	24	12	M8	22.8	10	77	G 1/8	6,8	7	M8	46	6,8	16	11,5	11,5	3.5	56,5	8	54	13
BF 063 0100	Solicitar acceso	63	100	M12x1,25	24	12	M8	22.8	10	77	G 1/8	6,8	7	M8	46	6,8	16	11,5	11,5	3.5	56,5	8	54	13
BF 080 0005	Solicitar acceso	80	5	M16x1,5	32	16	M10	25	13	92	G 1/8	8,5	10	M10	54	9	20	14	14	4.5	72	11	65	17
BF 080 0010	Solicitar acceso	80	10	M16x1,5	32	16	M10	25	13	92	G 1/8	8,5	10	M10	54	9	20	14	14	4.5	72	11	65	17
BF 080 0015	Solicitar acceso	80	15	M16x1,5	32	16	M10	25	13	92	G 1/8	8,5	10	M10	54	9	20	14	14	4.5	72	11	65	17
BF 080 0020	Solicitar acceso	80	20	M16x1,5	32	16	M10	25	13	92	G 1/8	8,5	10	M10	54	9	20	14	14	4.5	72	11	65	17
BF 080 0025	Solicitar acceso	80	25	M16x1,5	32	16	M10	25	13	92	G 1/8	8,5	10	M10	54	9	20	14	14	4.5	72	11	65	17
BF 080 0030	Solicitar acceso	80	30	M16x1,5	32	16	M10	25	13	92	G 1/8	8,5	10	M10	54	9	20	14	14	4.5	72	11	65	17
BF 080 0040	Solicitar acceso	80	40	M16x1,5	32	16	M10	25	13	92	G 1/8	8,5	10	M10	54	9	20	14	14	4.5	72	11	65	17
BF 080 0050	Solicitar acceso	80	50	M16x1,5	32	16	M10	25	13	92	G 1/8	8,5	10	M10	54	9	20	14	14	4.5	72	11	65	17
BF 080 0075	Solicitar acceso	80	75	M16x1,5	32	16	M10	25	13	92	G 1/8	8,5	10	M10	54	9	20	14	14	4.5	72	11	65	17
BF 080 0100	Solicitar acceso	80	100	M16x1,5	32	16	M10	25	13	92	G 1/8	8,5	10	M10	54	9	20	14	14	4.5	72	11	65	17
BF 100 0005	Solicitar acceso	100	5	M20x1,5	40	20	M10	25	13	113	G 1/4	8,5	13	M12	65	9	25	17,5	17,5	6	89	12	77	22
BF 100 0010	Solicitar acceso	100	10	M20x1,5	40	20	M10	25	13	113	G 1/4	8,5	13	M12	65	9	25	17,5	17,5	6	89	12	77	22
BF 100 0015	Solicitar acceso	100	15	M20x1,5	40	20	M10	25	13	113	G 1/4	8,5	13	M12	65	9	25	17,5	17,5	6	89	12	77	22
BF 100 0020	Solicitar acceso	100	20	M20x1,5	40	20	M10	25	13	113	G 1/4	8,5	13	M12	65	9	25	17,5	17,5	6	89	12	77	22
BF 100 0025	Solicitar acceso	100	25	M20x1,5	40	20	M10	25	13	113	G 1/4	8,5	13	M12	65	9	25	17,5	17,5	6	89	12	77	22
BF 100 0030	Solicitar acceso	100	30	M20x1,5	40	20	M10	25	13	113	G 1/4	8,5	13	M12	65	9	25	17,5	17,5	6	89	12	77	22
BF 100 0040	Solicitar acceso	100	40	M20x1,5	40	20	M10	25	13	113	G 1/4	8,5	13	M12	65	9	25	17,5	17,5	6	89	12	77	22
BF 100 0050	Solicitar acceso	100	50	M20x1,5	40	20	M10	25	13	113	G 1/4	8,5	13	M12	65	9	25	17,5	17,5	6	89	12	77	22
BF 100 0075	Solicitar acceso	100	75	M20x1,5	40	20	M10	25	13	113	G 1/4	8,5	13	M12	65	9	25	17,5	17,5	6	89	12	77	22
BF 100 0100	Solicitar acceso	100	100	M20x1,5	40	20	M10	25	13	113	G 1/4	8,5	13	M12	65	9	25	17,5	17,5	6	89	12	77	22
