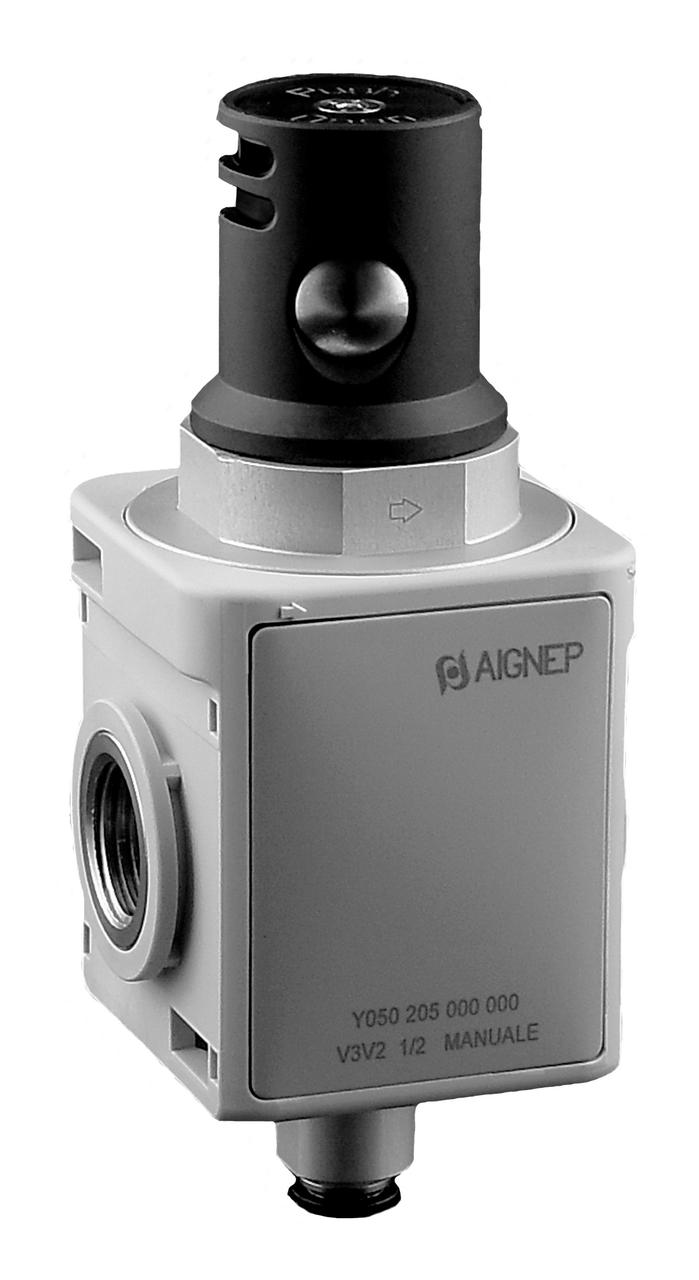

Y050 - G1/G2
VÁLVULA DE CORTE MANUAL
Características técnicas / catálogoEtiquetas aignep scan Instrucción / Ejemplo de aplicación Certificaciones

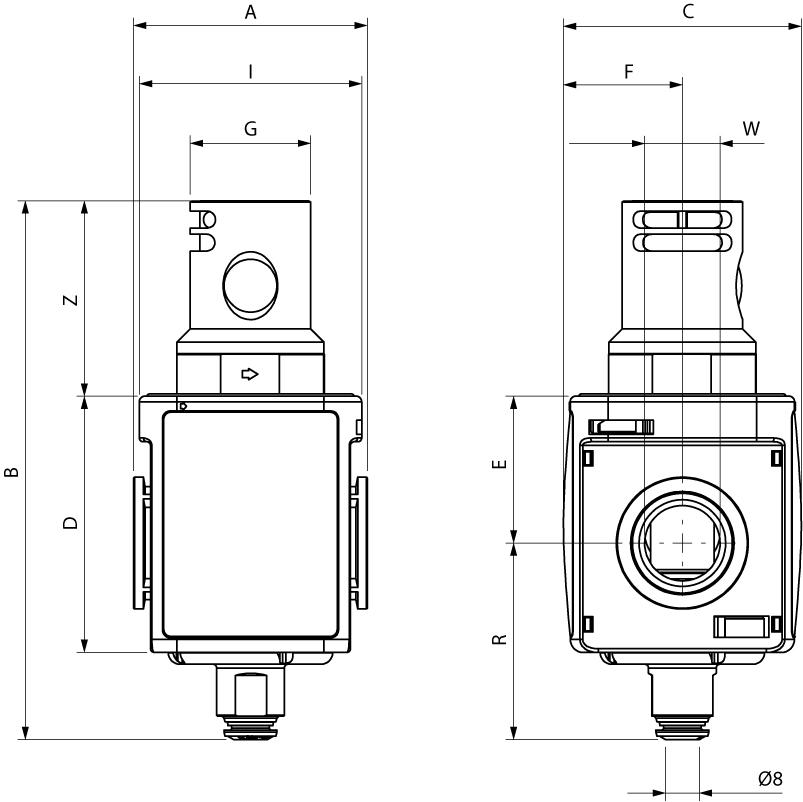

| Código | Diseño 3D | Medida | Rosca | Caudal | Función | Comando | A | B | C | D | W | E | F | G | I | R | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Y050 103 000 000 | Download | V3V 1 | 1/4 | 2700 Nl/min | NC | Manual | 51 | 134 | 51 | 57 | 1/4 - 3/8 | 32,5 | 25,5 | 32 | 47,5 | 46 | 56 |
| Y050 104 000 000 | V3V 1 | 3/8 | 2700 Nl/min | NC | Manual | 51 | 134 | 51 | 57 | 1/4 - 3/8 | 32,5 | 25,5 | 32 | 47,5 | 46 | 56 | |
| Y050 204 000 000 | V3V 2 | 3/8 | 3500 NI/min | NC | Manual | 62 | 143 | 63 | 68 | 3/8 - 1/2 | 39 | 31,5 | 32 | 59 | 52 | 51 | |
| Y050 205 000 000 | Download | V3V 2 | 1/2 | 3500 Nl/min | NC | Manual | 62 | 143 | 63 | 68 | 3/8 - 1/2 | 39 | 31,5 | 32 | 59 | 52 | 51 |
