XHB

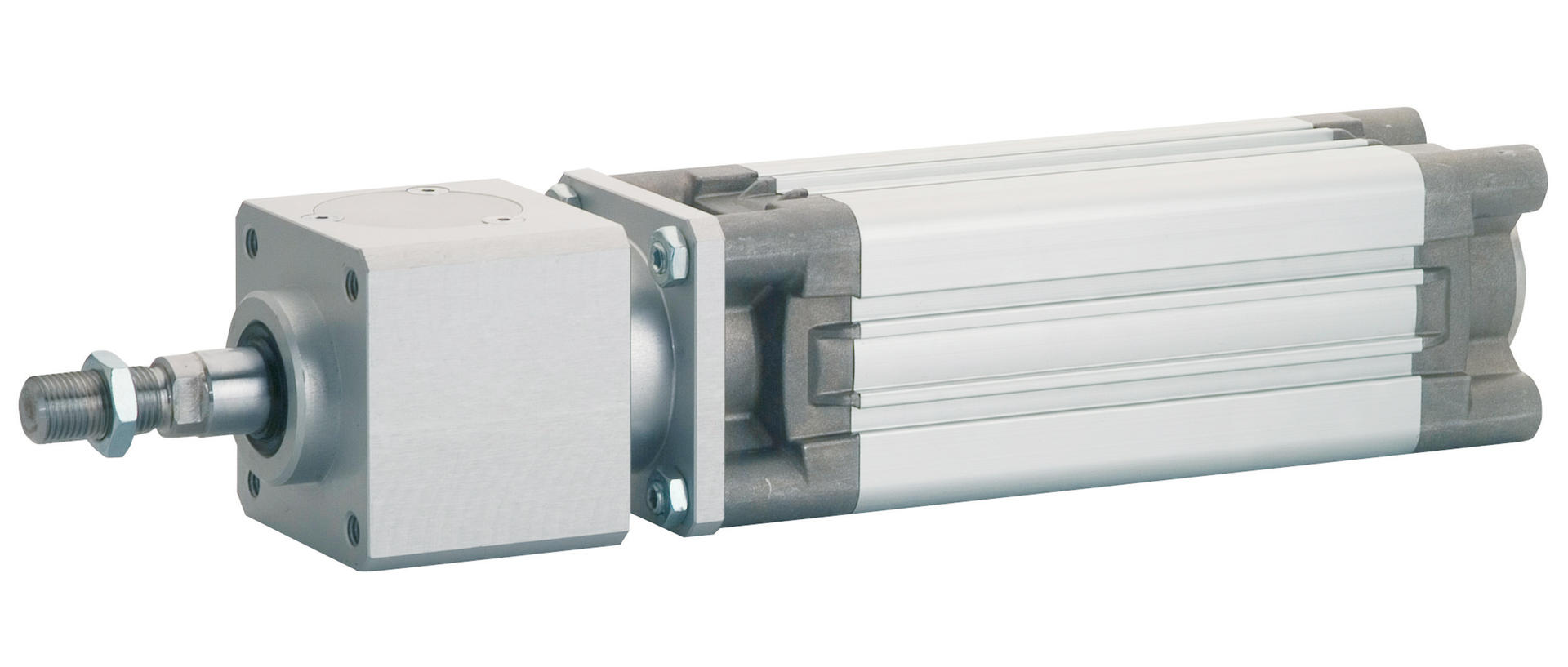

DOBLE EFECTO AMORTIGUADO MAGNÉTICO CON UNIDAD DE BLOQUEO
Características técnicas / catálogoEtiquetas aignep scan Instrucción / Ejemplo de aplicación Certificaciones

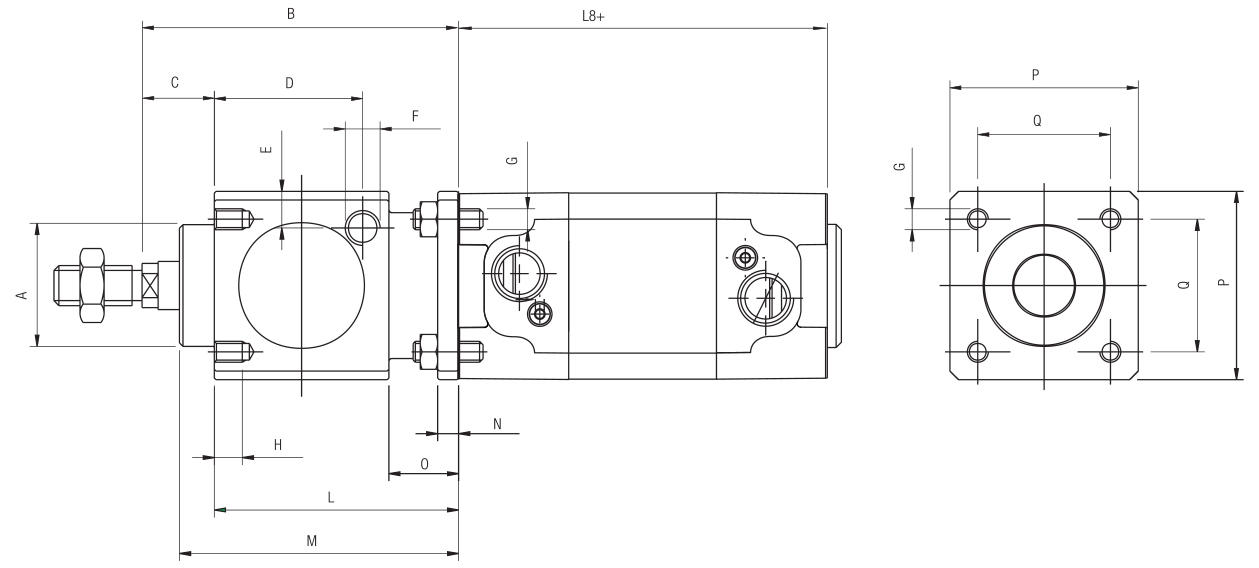

| Ø | Diseño 3D | A | B | C | D | E | F | G | H | L | M | N | O | P | Q | L8 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | Download | 30 | 86 | 26 | 33.25 | 9 | 1/8" G | M6 | 8 | 60 | 67,5 | 6 | 20 | 47 | 32,5 | 94 |
| 40 | Download | 34,5 | 100 | 30 | 42.5 | 9 | 1/8" G | M6 | 8 | 70 | 80 | 6 | 20 | 54 | 38 | 105 |
| 50 | Download | 40 | 127 | 37 | 58 | 12,5 | 1/8" G | M8 | 12 | 90 | 100 | 8 | 24 | 65 | 46,5 | 106 |
| 63 | Download | 45 | 127 | 37 | 59 | 17,5 | 1/8" G | M8 | 12 | 90 | 100 | 8 | 24 | 75 | 56,5 | 121 |
| 80 | Download | 45 | 156 | 46 | 69 | 17,5 | 1/4" G | M10 | 16 | 110 | 120 | 12 | 32 | 95 | 72 | 128 |
| 100 | Download | 55 | 161 | 51 | 69 | 20 | 1/4" G | M10 | 16 | 110 | 120 | 12 | 32 | 114 | 89 | 138 |
| 125 | Download | 60 | 205 | 65 | 84,5 | 19 | 1/4" G | M12 | 20 | 140 | 156 | 20 | 45 | 138 | 110 | 160 |
Para mayor información contactar nuestro departamento técnico. - XLB: Disponible también en la versión vástago pasante.
