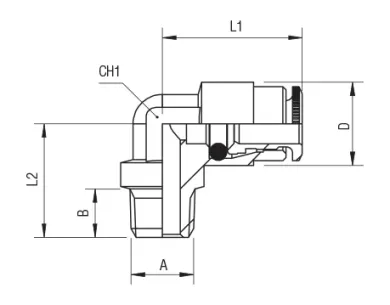

Code | 3D Drawings | Tube | A | B | L1 | L2 | CH1 | D | Bag | |
---|---|---|---|---|---|---|---|---|---|---|
58100 00 011 | Request access | 4 | M6x0,75 | 6 | 18 | 15 | 8 | 10.5 | 10 | |
58100 00 001 | Request access | 4 | M6x1 | 6 | 18 | 15 | 8 | 10.5 | 10 | |
58100 00 002 | Request access | 4 | M8x1 | 6 | 18 | 15 | 8 | 10.5 | 10 | |
58100 00 013 | Request access | 4 | M8x1.25 | 7 | 18 | 15 | 8 | 10.5 | 10 | |
58100 00 003 | Request access | 4 | M10x1 | 6.5 | 18 | 15 | 8 | 10.5 | 10 | |
58100 00 015 | Request access | 4 | M10x1.5 | 7.5 | 18 | 16.5 | 8 | 10.5 | 10 | |
58100 00 004 | Request access | 4 | 1/8 | 7.5 | 18 | 15 | 8 | 10.5 | 10 | |
58100 00 016 | Request access | 4 | 1/4 | 11 | 18 | 21.5 | 8 | 10.5 | 10 | |
58100 00 012 | Request access | 6 | M6x0,75 | 6 | 21 | 17 | 10 | 13 | 10 | |
58100 00 005 | Request access | 6 | M6x1 | 6 | 21 | 17 | 10 | 13 | 10 | |
58100 00 006 | Request access | 6 | M8x1 | 6 | 21 | 17 | 10 | 13 | 10 | |
58100 00 010 | Request access | 6 | M8x1.25 | 7 | 21 | 18 | 10 | 13 | 10 | |
58100 00 007 | Request access | 6 | M10x1 | 6.5 | 21 | 17 | 10 | 13 | 10 | |
58100 00 017 | Request access | 6 | M10x1.5 | 7.5 | 21 | 17 | 10 | 13 | 10 | |
58100 00 008 | Request access | 6 | 1/8 | 7.5 | 21 | 17.5 | 10 | 13 | 10 | |
58100 00 009 | Request access | 6 | 1/4 | 11 | 21 | 21.5 | 10 | 13 | 10 |
