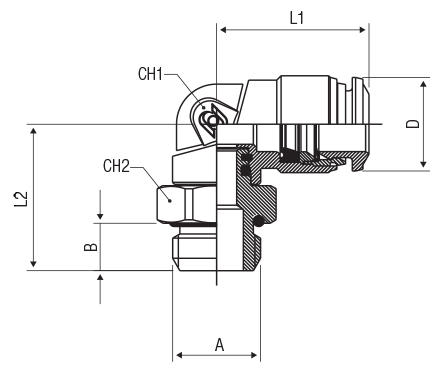

Code | 3D Drawings | Tube | A | B | L1 | L2 | CH1 | CH2 | D | Bag | |
---|---|---|---|---|---|---|---|---|---|---|---|
40116 V0 002 | Request access | 4 | M5 | 3.6 | 17,5 | 18 | 9 | 8 | 10 | 10 | |
40116 V0 026 | Request access | 4 | M6X1 | 3.6 | 17,5 | 18 | 9 | 8 | 10 | 10 | |
40116 V0 027 | Request access | 4 | M8X1 | 5.4 | 17,5 | 18 | 9 | 12 | 10 | 10 | |
40116 V0 003 | Request access | 4 | 1/8 | 5.4 | 18 | 18 | 9 | 13 | 10 | 10 | |
40116 V0 004 | Request access | 4 | 1/4 | 7.1 | 18 | 18 | 9 | 16 | 10 | 10 | |
40116 V0 007 | Request access | 6 | M5 | 3.6 | 21 | 20 | 11 | 11 | 12.5 | 10 | |
40116 V0 028 | Request access | 6 | M10X1 | 5.4 | 21 | 20 | 11 | 13 | 12.5 | 10 | |
40116 V0 008 | Request access | 6 | 1/8 | 5.4 | 21 | 20 | 11 | 13 | 12,5 | 10 | |
40116 V0 009 | Request access | 6 | 1/4 | 7.1 | 21 | 21,5 | 11 | 16 | 12,5 | 10 | |
40116 V0 010 | Request access | 8 | 1/8 | 5.4 | 22,5 | 21 | 12 | 13 | 14,5 | 10 | |
40116 V0 011 | Request access | 8 | 1/4 | 7.1 | 22,5 | 21,5 | 12 | 16 | 14,5 | 10 | |
40116 V0 012 | Request access | 8 | 3/8 | 8.1 | 22,5 | 23,5 | 12 | 20 | 14,5 | 10 | |
40116 V0 013 | Request access | 8 | 1/2 | 9.6 | 22,5 | 25 | 12 | 25 | 14,5 | 10 | |
40116 V0 014 | Request access | 10 | 1/4 | 7.1 | 26,5 | 25,5 | 14 | 16 | 17,5 | 10 | |
40116 V0 015 | Request access | 10 | 3/8 | 8.1 | 26,5 | 25 | 14 | 20 | 17,5 | 10 | |
40116 V0 016 | Request access | 10 | 1/2 | 9.6 | 26,5 | 26,5 | 14 | 25 | 17,5 | 10 | |
40116 V0 025 | Request access | 12 | 1/4 | 7.1 | 31,5 | 27,5 | 16 | 20 | 21,5 | 10 | |
40116 V0 017 | Request access | 12 | 3/8 | 8.1 | 30,5 | 28,5 | 16 | 20 | 21,5 | 10 | |
40116 V0 018 | Request access | 12 | 1/2 | 9.6 | 30,5 | 30 | 16 | 25 | 21,5 | 10 | |
40116 V0 019 | Request access | 14 | 3/8 | 8.1 | 30,5 | 35,5 | 19 | 20 | 21,5 | 10 | |
40116 V0 020 | Request access | 14 | 1/2 | 9.6 | 30,5 | 35,5 | 19 | 25 | 21,5 | 10 |
