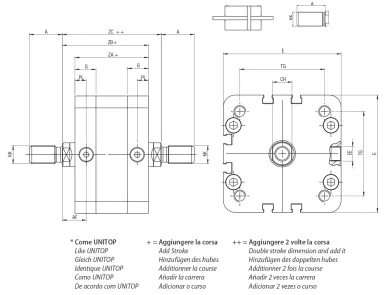

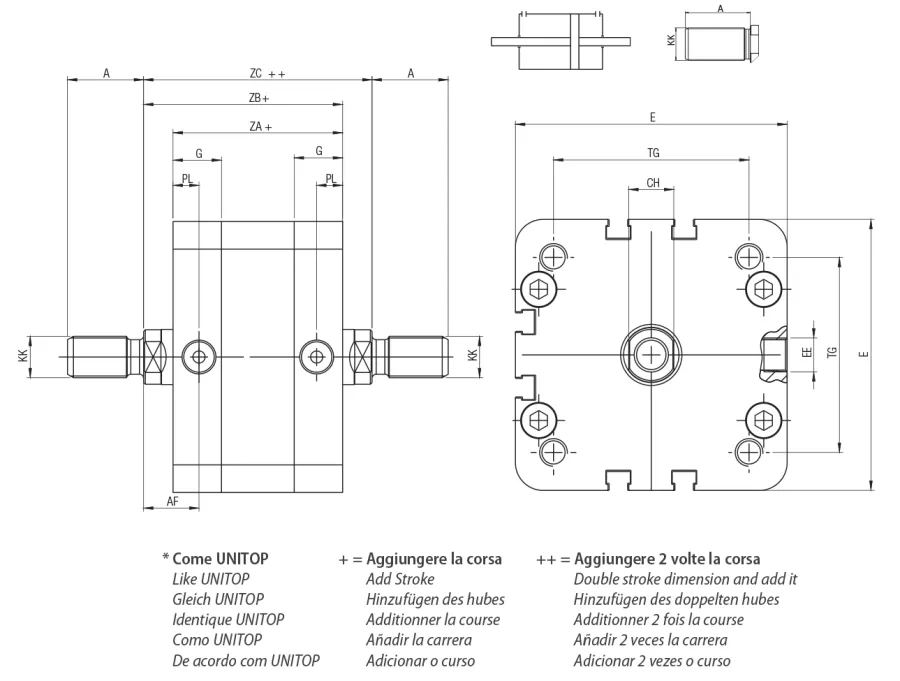

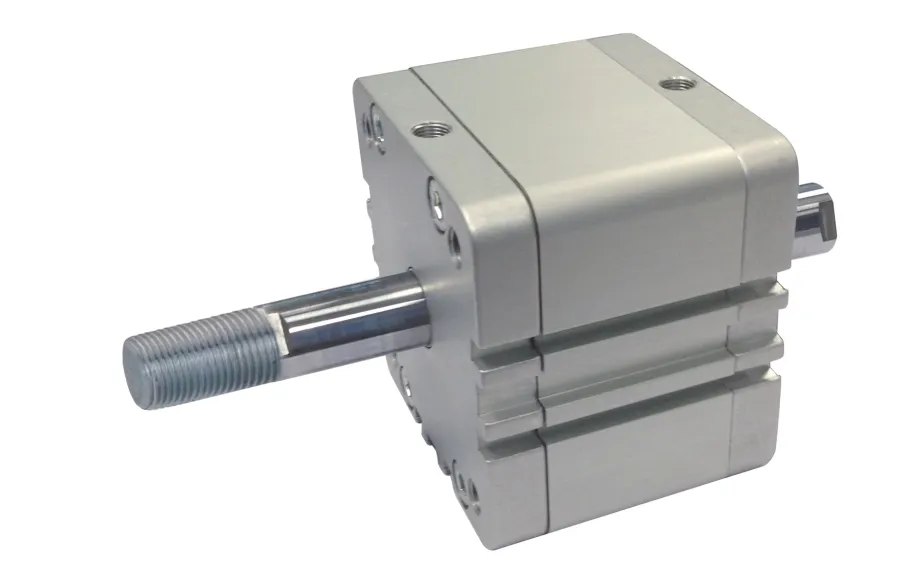

Code | 3D Drawings | Ø | Stroke | Ø D | E | L1 | A | KK | CH | AF | KF | BG | LA | RT | G | TG | EE | PL | ZA+ | ZB+ | ZC++ | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
WJM 032 0005 | Request access | 32 | 5 | 12 | 49 | - | 19 | M10X1,25 | 10 | 12 | M8 | - | - | M6 | 14,5 | 32,5 | G1/8 | 7.5 | 44 | 51 | 58 | |
WJM 032 0010 | Request access | 32 | 10 | 12 | 49 | - | 19 | M10X1,25 | 10 | 12 | M8 | - | - | M6 | 14,5 | 32,5 | G1/8 | 7.5 | 44 | 51 | 58 | |
WJM 032 0015 | Request access | 32 | 15 | 12 | 49 | - | 19 | M10X1,25 | 10 | 12 | M8 | - | - | M6 | 14,5 | 32,5 | G1/8 | 7.5 | 44 | 51 | 58 | |
WJM 032 0020 | Request access | 32 | 20 | 12 | 49 | - | 19 | M10X1,25 | 10 | 12 | M8 | - | - | M6 | 14,5 | 32,5 | G1/8 | 7.5 | 44 | 51 | 58 | |
WJM 032 0025 | Request access | 32 | 25 | 12 | 49 | - | 19 | M10X1,25 | 10 | 12 | M8 | - | - | M6 | 14,5 | 32,5 | G1/8 | 7.5 | 44 | 51 | 58 | |
WJM 032 0030 | Request access | 32 | 30 | 12 | 49 | - | 19 | M10X1,25 | 10 | 12 | M8 | - | - | M6 | 14,5 | 32,5 | G1/8 | 7.5 | 44 | 51 | 58 | |
WJM 032 0040 | Request access | 32 | 40 | 12 | 49 | - | 19 | M10X1,25 | 10 | 12 | M8 | - | - | M6 | 14,5 | 32,5 | G1/8 | 7.5 | 44 | 51 | 58 | |
WJM 032 0050 | Request access | 32 | 50 | 12 | 49 | - | 19 | M10X1,25 | 10 | 12 | M8 | - | - | M6 | 14,5 | 32,5 | G1/8 | 7.5 | 44 | 51 | 58 | |
WJM 032 0060 | Request access | 32 | 60 | 12 | 49 | - | 19 | M10X1,25 | 10 | 12 | M8 | - | - | M6 | 14,5 | 32,5 | G1/8 | 7.5 | 44 | 51 | 58 | |
WJM 032 0080 | Request access | 32 | 80 | 12 | 49 | - | 19 | M10X1,25 | 10 | 12 | M8 | - | - | M6 | 14,5 | 32,5 | G1/8 | 7.5 | 44 | 51 | 58 | |
WJM 032 0100 | Request access | 32 | 100 | 12 | 49 | - | 19 | M10X1,25 | 10 | 12 | M8 | - | - | M6 | 14,5 | 32,5 | G1/8 | 7.5 | 44 | 51 | 58 | |
WJM 032 0125 | Request access | 32 | 125 | 12 | 49 | - | 19 | M10X1,25 | 10 | 12 | M8 | - | - | M6 | 14,5 | 32,5 | G1/8 | 7.5 | 44 | 51 | 58 | |
WJM 032 0150 | Request access | 32 | 150 | 12 | 49 | - | 19 | M10X1,25 | 10 | 12 | M8 | - | - | M6 | 14,5 | 32,5 | G1/8 | 7.5 | 44 | 51 | 58 | |
WJM 040 0005 | Request access | 40 | 5 | 12 | 55 | - | 19 | M10X1,25 | 10 | 12 | M8 | - | - | M6 | 15 | 38 | G1/8 | 7.5 | 45 | 52 | 59 | |
WJM 040 0010 | Request access | 40 | 10 | 12 | 55 | - | 19 | M10X1,25 | 10 | 12 | M8 | - | - | M6 | 15 | 38 | G1/8 | 7.5 | 45 | 52 | 59 | |
WJM 040 0015 | Request access | 40 | 15 | 12 | 55 | - | 19 | M10X1,25 | 10 | 12 | M8 | - | - | M6 | 15 | 38 | G1/8 | 7.5 | 45 | 52 | 59 | |
WJM 040 0020 | Request access | 40 | 20 | 12 | 55 | - | 19 | M10X1,25 | 10 | 12 | M8 | - | - | M6 | 15 | 38 | G1/8 | 7.5 | 45 | 52 | 59 | |
WJM 040 0025 | Request access | 40 | 25 | 12 | 55 | - | 19 | M10X1,25 | 10 | 12 | M8 | - | - | M6 | 15 | 38 | G1/8 | 7.5 | 45 | 52 | 59 | |
WJM 040 0030 | Request access | 40 | 30 | 12 | 55 | - | 19 | M10X1,25 | 10 | 12 | M8 | - | - | M6 | 15 | 38 | G1/8 | 7.5 | 45 | 52 | 59 | |
WJM 040 0040 | Request access | 40 | 40 | 12 | 55 | - | 19 | M10X1,25 | 10 | 12 | M8 | - | - | M6 | 15 | 38 | G1/8 | 7.5 | 45 | 52 | 59 | |
WJM 040 0050 | Request access | 40 | 50 | 12 | 55 | - | 19 | M10X1,25 | 10 | 12 | M8 | - | - | M6 | 15 | 38 | G1/8 | 7.5 | 45 | 52 | 59 | |
WJM 040 0060 | Request access | 40 | 60 | 12 | 55 | - | 19 | M10X1,25 | 10 | 12 | M8 | - | - | M6 | 15 | 38 | G1/8 | 7.5 | 45 | 52 | 59 | |
WJM 040 0080 | Request access | 40 | 80 | 12 | 55 | - | 19 | M10X1,25 | 10 | 12 | M8 | - | - | M6 | 15 | 38 | G1/8 | 7.5 | 45 | 52 | 59 | |
WJM 040 0100 | Request access | 40 | 100 | 12 | 55 | - | 19 | M10X1,25 | 10 | 12 | M8 | - | - | M6 | 15 | 38 | G1/8 | 7.5 | 45 | 52 | 59 | |
WJM 040 0125 | Request access | 40 | 125 | 12 | 55 | - | 19 | M10X1,25 | 10 | 12 | M8 | - | - | M6 | 15 | 38 | G1/8 | 7.5 | 45 | 52 | 59 | |
WJM 040 0150 | Request access | 40 | 150 | 12 | 55 | - | 19 | M10X1,25 | 10 | 12 | M8 | - | - | M6 | 15 | 38 | G1/8 | 7.5 | 45 | 52 | 59 | |
WJM 050 0005 | Request access | 50 | 5 | 16 | 68 | - | 22 | M12X1,25 | 13 | 16 | M10 | - | - | M8 | 14,5 | 46,5 | G1/8 | 7.5 | 45 | 53 | 61 | |
WJM 050 0010 | Request access | 50 | 10 | 16 | 68 | - | 22 | M12X1,25 | 13 | 16 | M10 | - | - | M8 | 14,5 | 46,5 | G1/8 | 7.5 | 45 | 53 | 61 | |
WJM 050 0015 | Request access | 50 | 15 | 16 | 68 | - | 22 | M12X1,25 | 13 | 16 | M10 | - | - | M8 | 14,5 | 46,5 | G1/8 | 7.5 | 45 | 53 | 61 | |
WJM 050 0020 | Request access | 50 | 20 | 16 | 68 | - | 22 | M12X1,25 | 13 | 16 | M10 | - | - | M8 | 14,5 | 46,5 | G1/8 | 7.5 | 45 | 53 | 61 | |
WJM 050 0025 | Request access | 50 | 25 | 16 | 68 | - | 22 | M12X1,25 | 13 | 16 | M10 | - | - | M8 | 14,5 | 46,5 | G1/8 | 7.5 | 45 | 53 | 61 | |
WJM 050 0030 | Request access | 50 | 30 | 16 | 68 | - | 22 | M12X1,25 | 13 | 16 | M10 | - | - | M8 | 14,5 | 46,5 | G1/8 | 7.5 | 45 | 53 | 61 | |
WJM 050 0040 | Request access | 50 | 40 | 16 | 68 | - | 22 | M12X1,25 | 13 | 16 | M10 | - | - | M8 | 14,5 | 46,5 | G1/8 | 7.5 | 45 | 53 | 61 | |
WJM 050 0050 | Request access | 50 | 50 | 16 | 68 | - | 22 | M12X1,25 | 13 | 16 | M10 | - | - | M8 | 14,5 | 46,5 | G1/8 | 7.5 | 45 | 53 | 61 | |
WJM 050 0060 | Request access | 50 | 60 | 16 | 68 | - | 22 | M12X1,25 | 13 | 16 | M10 | - | - | M8 | 14,5 | 46,5 | G1/8 | 7.5 | 45 | 53 | 61 | |
WJM 050 0080 | Request access | 50 | 80 | 16 | 68 | - | 22 | M12X1,25 | 13 | 16 | M10 | - | - | M8 | 14,5 | 46,5 | G1/8 | 7.5 | 45 | 53 | 61 | |
WJM 050 0100 | Request access | 50 | 100 | 16 | 68 | - | 22 | M12X1,25 | 13 | 16 | M10 | - | - | M8 | 14,5 | 46,5 | G1/8 | 7.5 | 45 | 53 | 61 | |
WJM 050 0125 | Request access | 50 | 125 | 16 | 68 | - | 22 | M12X1,25 | 13 | 16 | M10 | - | - | M8 | 14,5 | 46,5 | G1/8 | 7.5 | 45 | 53 | 61 | |
WJM 050 0150 | Request access | 50 | 150 | 16 | 68 | - | 22 | M12X1,25 | 13 | 16 | M10 | - | - | M8 | 14,5 | 46,5 | G1/8 | 7.5 | 45 | 53 | 61 | |
WJM 050 0200 | Request access | 50 | 200 | 16 | 68 | - | 22 | M12X1,25 | 13 | 16 | M10 | - | - | M8 | 14,5 | 46,5 | G1/8 | 7.5 | 45 | 53 | 61 | |
WJM 063 0005 | Request access | 63 | 5 | 16 | 78,5 | - | 22 | M12X1,25 | 13 | 16 | M10 | - | - | M8 | 14 | 56,5 | G1/8 | 7.5 | 49 | 57,5 | 66 | |
WJM 063 0010 | Request access | 63 | 10 | 16 | 78,5 | - | 22 | M12X1,25 | 13 | 16 | M10 | - | - | M8 | 14 | 56,5 | G1/8 | 7.5 | 49 | 57,5 | 66 | |
WJM 063 0015 | Request access | 63 | 15 | 16 | 78,5 | - | 22 | M12X1,25 | 13 | 16 | M10 | - | - | M8 | 14 | 56,5 | G1/8 | 7.5 | 49 | 57,5 | 66 | |
WJM 063 0020 | Request access | 63 | 20 | 16 | 78,5 | - | 22 | M12X1,25 | 13 | 16 | M10 | - | - | M8 | 14 | 56,5 | G1/8 | 7.5 | 49 | 57,5 | 66 | |
WJM 063 0025 | Request access | 63 | 25 | 16 | 78,5 | - | 22 | M12X1,25 | 13 | 16 | M10 | - | - | M8 | 14 | 56,5 | G1/8 | 7.5 | 49 | 57,5 | 66 | |
WJM 063 0030 | Request access | 63 | 30 | 16 | 78,5 | - | 22 | M12X1,25 | 13 | 16 | M10 | - | - | M8 | 14 | 56,5 | G1/8 | 7.5 | 49 | 57,5 | 66 | |
WJM 063 0040 | Request access | 63 | 40 | 16 | 78,5 | - | 22 | M12X1,25 | 13 | 16 | M10 | - | - | M8 | 14 | 56,5 | G1/8 | 7.5 | 49 | 57,5 | 66 | |
WJM 063 0050 | Request access | 63 | 50 | 16 | 78,5 | - | 22 | M12X1,25 | 13 | 16 | M10 | - | - | M8 | 14 | 56,5 | G1/8 | 7.5 | 49 | 57,5 | 66 | |
WJM 063 0060 | Request access | 63 | 60 | 16 | 78,5 | - | 22 | M12X1,25 | 13 | 16 | M10 | - | - | M8 | 14 | 56,5 | G1/8 | 7.5 | 49 | 57,5 | 66 | |
WJM 063 0080 | Request access | 63 | 80 | 16 | 78,5 | - | 22 | M12X1,25 | 13 | 16 | M10 | - | - | M8 | 14 | 56,5 | G1/8 | 7.5 | 49 | 57,5 | 66 | |
WJM 063 0100 | Request access | 63 | 100 | 16 | 78,5 | - | 22 | M12X1,25 | 13 | 16 | M10 | - | - | M8 | 14 | 56,5 | G1/8 | 7.5 | 49 | 57,5 | 66 | |
WJM 063 0125 | Request access | 63 | 125 | 16 | 78,5 | - | 22 | M12X1,25 | 13 | 16 | M10 | - | - | M8 | 14 | 56,5 | G1/8 | 7.5 | 49 | 57,5 | 66 | |
WJM 063 0150 | Request access | 63 | 150 | 16 | 78,5 | - | 22 | M12X1,25 | 13 | 16 | M10 | - | - | M8 | 14 | 56,5 | G1/8 | 7.5 | 49 | 57,5 | 66 | |
WJM 063 0200 | Request access | 63 | 200 | 16 | 78,5 | - | 22 | M12X1,25 | 13 | 16 | M10 | - | - | M8 | 14 | 56,5 | G1/8 | 7.5 | 49 | 57,5 | 66 | |
WJM 080 0005 | Request access | 80 | 5 | 20 | 98 | - | 28 | M16X1,5 | 17 | 20 | M12 | - | - | M10 | 15,5 | 72 | G1/8 | 7.5 | 54 | 64 | 74 | |
WJM 080 0010 | Request access | 80 | 10 | 20 | 98 | - | 28 | M16X1,5 | 17 | 20 | M12 | - | - | M10 | 15,5 | 72 | G1/8 | 7.5 | 54 | 64 | 74 | |
WJM 080 0015 | Request access | 80 | 15 | 20 | 98 | - | 28 | M16X1,5 | 17 | 20 | M12 | - | - | M10 | 15,5 | 72 | G1/8 | 7.5 | 54 | 64 | 74 | |
WJM 080 0020 | Request access | 80 | 20 | 20 | 98 | - | 28 | M16X1,5 | 17 | 20 | M12 | - | - | M10 | 15,5 | 72 | G1/8 | 7.5 | 54 | 64 | 74 | |
WJM 080 0025 | Request access | 80 | 25 | 20 | 98 | - | 28 | M16X1,5 | 17 | 20 | M12 | - | - | M10 | 15,5 | 72 | G1/8 | 7.5 | 54 | 64 | 74 | |
WJM 080 0030 | Request access | 80 | 30 | 20 | 98 | - | 28 | M16X1,5 | 17 | 20 | M12 | - | - | M10 | 15,5 | 72 | G1/8 | 7.5 | 54 | 64 | 74 | |
WJM 080 0040 | Request access | 80 | 40 | 20 | 98 | - | 28 | M16X1,5 | 17 | 20 | M12 | - | - | M10 | 15,5 | 72 | G1/8 | 7.5 | 54 | 64 | 74 | |
WJM 080 0050 | Request access | 80 | 50 | 20 | 98 | - | 28 | M16X1,5 | 17 | 20 | M12 | - | - | M10 | 15,5 | 72 | G1/8 | 7.5 | 54 | 64 | 74 | |
WJM 080 0060 | Request access | 80 | 60 | 20 | 98 | - | 28 | M16X1,5 | 17 | 20 | M12 | - | - | M10 | 15,5 | 72 | G1/8 | 7.5 | 54 | 64 | 74 | |
WJM 080 0080 | Request access | 80 | 80 | 20 | 98 | - | 28 | M16X1,5 | 17 | 20 | M12 | - | - | M10 | 15,5 | 72 | G1/8 | 7.5 | 54 | 64 | 74 | |
WJM 080 0100 | Request access | 80 | 100 | 20 | 98 | - | 28 | M16X1,5 | 17 | 20 | M12 | - | - | M10 | 15,5 | 72 | G1/8 | 7.5 | 54 | 64 | 74 | |
WJM 080 0125 | Request access | 80 | 125 | 20 | 98 | - | 28 | M16X1,5 | 17 | 20 | M12 | - | - | M10 | 15,5 | 72 | G1/8 | 7.5 | 54 | 64 | 74 | |
WJM 080 0150 | Request access | 80 | 150 | 20 | 98 | - | 28 | M16X1,5 | 17 | 20 | M12 | - | - | M10 | 15,5 | 72 | G1/8 | 7.5 | 54 | 64 | 74 | |
WJM 080 0200 | Request access | 80 | 200 | 20 | 98 | - | 28 | M16X1,5 | 17 | 20 | M12 | - | - | M10 | 15,5 | 72 | G1/8 | 7.5 | 54 | 64 | 74 | |
WJM 100 0005 | Request access | 100 | 5 | 25 | 120 | - | 28 | M16X1,5 | 22 | 20 | M12 | - | - | M10 | 20 | 89 | G1/8 | 7.5 | 67 | 77 | 87 | |
WJM 100 0010 | Request access | 100 | 10 | 25 | 120 | - | 28 | M16X1,5 | 22 | 20 | M12 | - | - | M10 | 20 | 89 | G1/8 | 7.5 | 67 | 77 | 87 | |
WJM 100 0015 | Request access | 100 | 15 | 25 | 120 | - | 28 | M16X1,5 | 22 | 20 | M12 | - | - | M10 | 20 | 89 | G1/8 | 7.5 | 67 | 77 | 87 | |
WJM 100 0020 | Request access | 100 | 20 | 25 | 120 | - | 28 | M16X1,5 | 22 | 20 | M12 | - | - | M10 | 20 | 89 | G1/8 | 7.5 | 67 | 77 | 87 | |
WJM 100 0025 | Request access | 100 | 25 | 25 | 120 | - | 28 | M16X1,5 | 22 | 20 | M12 | - | - | M10 | 20 | 89 | G1/8 | 7.5 | 67 | 77 | 87 | |
WJM 100 0030 | Request access | 100 | 30 | 25 | 120 | - | 28 | M16X1,5 | 22 | 20 | M12 | - | - | M10 | 20 | 89 | G1/8 | 7.5 | 67 | 77 | 87 | |
WJM 100 0040 | Request access | 100 | 40 | 25 | 120 | - | 28 | M16X1,5 | 22 | 20 | M12 | - | - | M10 | 20 | 89 | G1/8 | 7.5 | 67 | 77 | 87 | |
WJM 100 0050 | Request access | 100 | 50 | 25 | 120 | - | 28 | M16X1,5 | 22 | 20 | M12 | - | - | M10 | 20 | 89 | G1/8 | 7.5 | 67 | 77 | 87 | |
WJM 100 0060 | Request access | 100 | 60 | 25 | 120 | - | 28 | M16X1,5 | 22 | 20 | M12 | - | - | M10 | 20 | 89 | G1/8 | 7.5 | 67 | 77 | 87 | |
WJM 100 0080 | Request access | 100 | 80 | 25 | 120 | - | 28 | M16X1,5 | 22 | 20 | M12 | - | - | M10 | 20 | 89 | G1/8 | 7.5 | 67 | 77 | 87 | |
WJM 100 0100 | Request access | 100 | 100 | 25 | 120 | - | 28 | M16X1,5 | 22 | 20 | M12 | - | - | M10 | 20 | 89 | G1/8 | 7.5 | 67 | 77 | 87 | |
WJM 100 0125 | Request access | 100 | 125 | 25 | 120 | - | 28 | M16X1,5 | 22 | 20 | M12 | - | - | M10 | 20 | 89 | G1/8 | 7.5 | 67 | 77 | 87 | |
WJM 100 0150 | Request access | 100 | 150 | 25 | 120 | - | 28 | M16X1,5 | 22 | 20 | M12 | - | - | M10 | 20 | 89 | G1/8 | 7.5 | 67 | 77 | 87 | |
WJM 100 0200 | Request access | 100 | 200 | 25 | 120 | - | 28 | M16X1,5 | 22 | 20 | M12 | - | - | M10 | 20 | 89 | G1/8 | 7.5 | 67 | 77 | 87 |
