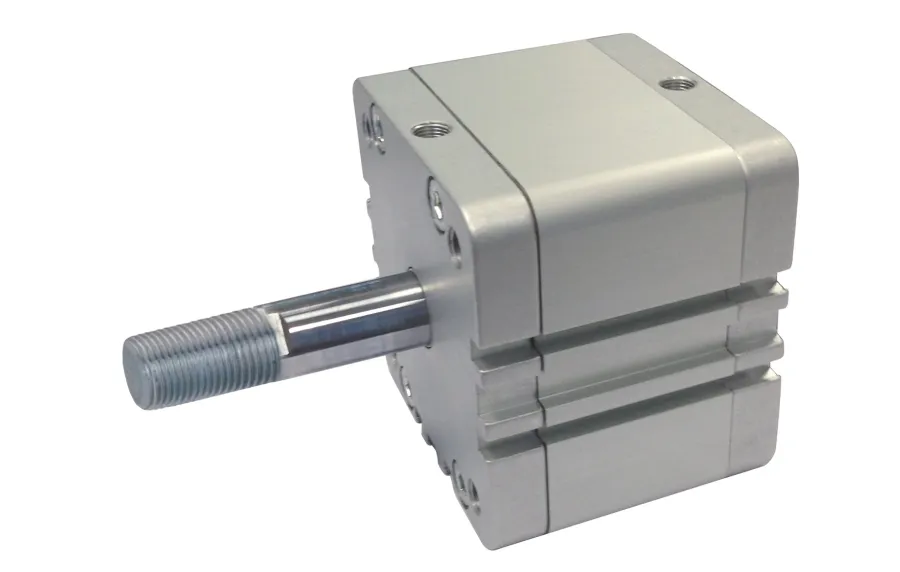

WDM - SINGLE-ACTING MAGNETIC - SPRING THRUST - Male Rod - Bore from 32 to 100

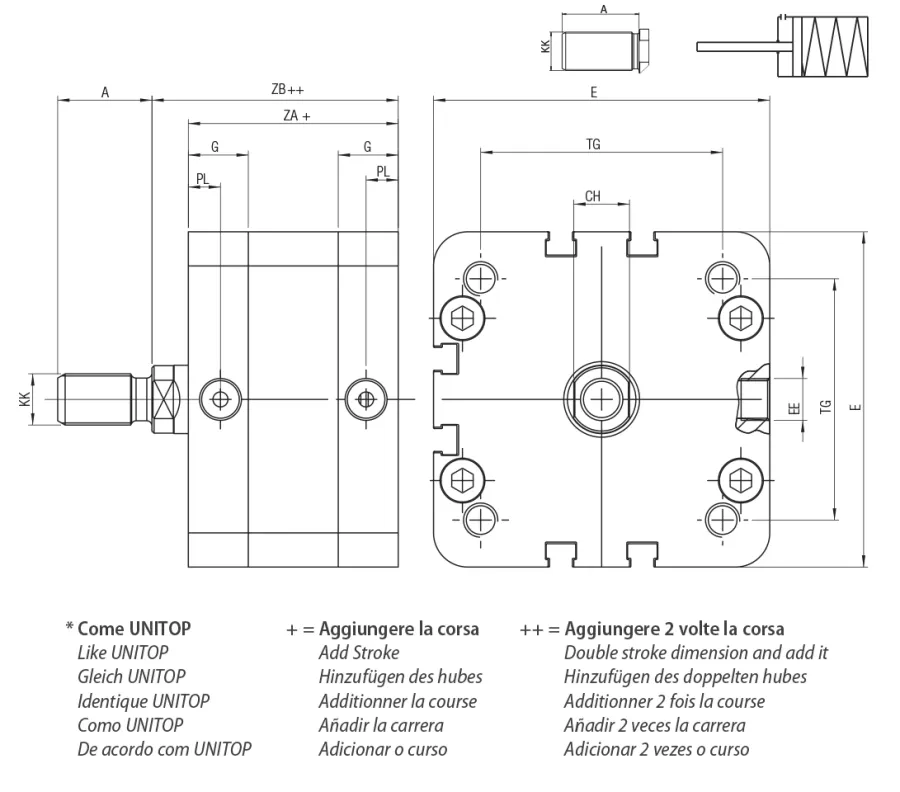

Code	3D Drawings	Ø	Stroke	Ø D	E	L1	A	KK	CH	AF	KF	BG	LA	RT	G	TG	EE	PL	Ø D1	T1	ZA+	ZB++
WDM 032 0005	Request access	32	5	12	49	-	19	M10X1,25	10	12	M8	-	-	M6	14,5	32,5	G1/8	7.5	9	2,1	44	51
WDM 032 0010	Request access	32	10	12	49	-	19	M10X1,25	10	12	M8	-	-	M6	14,5	32,5	G1/8	7.5	9	2,1	44	51
WDM 032 0015	Request access	32	15	12	49	-	19	M10X1,25	10	12	M8	-	-	M6	14,5	32,5	G1/8	7.5	9	2,1	44	51
WDM 032 0020	Request access	32	20	12	49	-	19	M10X1,25	10	12	M8	-	-	M6	14,5	32,5	G1/8	7.5	9	2,1	44	51
WDM 032 0025	Request access	32	25	12	49	-	19	M10X1,25	10	12	M8	-	-	M6	14,5	32,5	G1/8	7.5	9	2,1	44	51
WDM 040 0005	Request access	40	5	12	55	-	19	M10X1,25	10	12	M8	-	-	M6	15	38	G1/8	7.5	9	2,1	45	52
WDM 040 0010	Request access	40	10	12	55	-	19	M10X1,25	10	12	M8	-	-	M6	15	38	G1/8	7.5	9	2,1	45	52
WDM 040 0015	Request access	40	15	12	55	-	19	M10X1,25	10	12	M8	-	-	M6	15	38	G1/8	7.5	9	2,1	45	52
WDM 040 0020	Request access	40	20	12	55	-	19	M10X1,25	10	12	M8	-	-	M6	15	38	G1/8	7.5	9	2,1	45	52
WDM 040 0025	Request access	40	25	12	55	-	19	M10X1,25	10	12	M8	-	-	M6	15	38	G1/8	7.5	9	2,1	45	52
WDM 050 0005	Request access	50	5	16	68	-	22	M12X1,25	13	16	M10	-	-	M8	14,5	46,5	G1/8	7.5	12	2,6	45	53
WDM 050 0010	Request access	50	10	16	68	-	22	M12X1,25	13	16	M10	-	-	M8	14,5	46,5	G1/8	7.5	12	2,6	45	53
WDM 050 0015	Request access	50	15	16	68	-	22	M12X1,25	13	16	M10	-	-	M8	14,5	46,5	G1/8	7.5	12	2,6	45	53
WDM 050 0020	Request access	50	20	16	68	-	22	M12X1,25	13	16	M10	-	-	M8	14,5	46,5	G1/8	7.5	12	2,6	45	53
WDM 050 0025	Request access	50	25	16	68	-	22	M12X1,25	13	16	M10	-	-	M8	14,5	46,5	G1/8	7.5	12	2,6	45	53
WDM 063 0005	Request access	63	5	16	78,5	-	22	M12X1,25	13	16	M10	-	-	M8	14	56,5	G1/8	7.5	12	2,6	49	57,5
WDM 063 0010	Request access	63	10	16	78,5	-	22	M12X1,25	13	16	M10	-	-	M8	14	56,5	G1/8	7.5	12	2,6	49	57,5
WDM 063 0015	Request access	63	15	16	78,5	-	22	M12X1,25	13	16	M10	-	-	M8	14	56,5	G1/8	7.5	12	2,6	49	57,5
WDM 063 0020	Request access	63	20	16	78,5	-	22	M12X1,25	13	16	M10	-	-	M8	14	56,5	G1/8	7.5	12	2,6	49	57,5
WDM 063 0025	Request access	63	25	16	78,5	-	22	M12X1,25	13	16	M10	-	-	M8	14	56,5	G1/8	7.5	12	2,6	49	57,5
WDM 080 0005	Request access	80	5	20	98	-	28	M16X1,5	17	20	M12	-	-	M10	15,5	72	G1/8	7.5	12	2,6	54	64
WDM 080 0010	Request access	80	10	20	98	-	28	M16X1,5	17	20	M12	-	-	M10	15,5	72	G1/8	7.5	12	2,6	54	64
WDM 080 0015	Request access	80	15	20	98	-	28	M16X1,5	17	20	M12	-	-	M10	15,5	72	G1/8	7.5	12	2,6	54	64
WDM 080 0020	Request access	80	20	20	98	-	28	M16X1,5	17	20	M12	-	-	M10	15,5	72	G1/8	7.5	12	2,6	54	64
WDM 080 0025	Request access	80	25	20	98	-	28	M16X1,5	17	20	M12	-	-	M10	15,5	72	G1/8	7.5	12	2,6	54	64
WDM 100 0005	Request access	100	5	25	115	-	28	M16X1,5	22	20	M12	-	-	M10	20	89	G1/8	7.5	12	2,6	67	77
WDM 100 0010	Request access	100	10	25	115	-	28	M16X1,5	22	20	M12	-	-	M10	20	89	G1/8	7.5	12	2,6	67	77
WDM 100 0015	Request access	100	15	25	115	-	28	M16X1,5	22	20	M12	-	-	M10	20	89	G1/8	7.5	12	2,6	67	77
WDM 100 0020	Request access	100	20	25	115	-	28	M16X1,5	22	20	M12	-	-	M10	20	89	G1/8	7.5	12	2,6	67	77
WDM 100 0025	Request access	100	25	25	115	-	28	M16X1,5	22	20	M12	-	-	M10	20	89	G1/8	7.5	12	2,6	67	77
