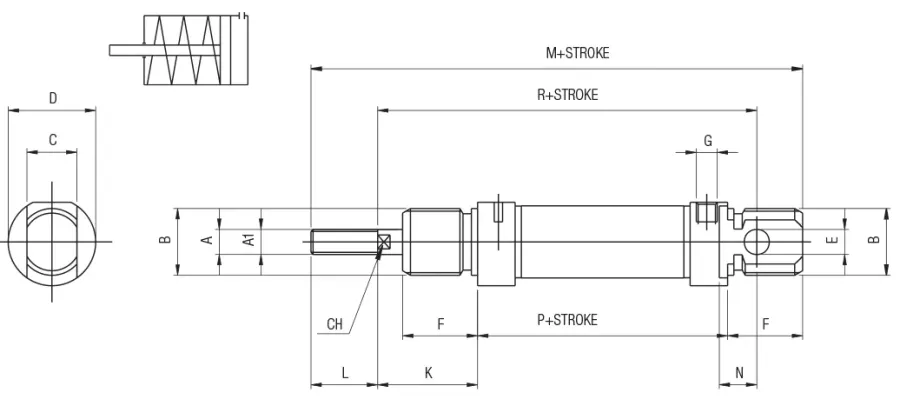

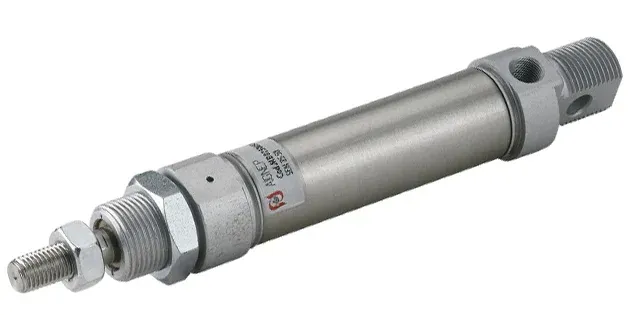

Code | 3D Drawings | Ø | Stroke | A | A1 | B | C | D | E | F | G | K | L | M | N | P | R | CH | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MB 008 0010 | Request access | 8 | 10 | M4 | 4 | M12X1,25 | 8 | 16 | 4 | 12 | M5 | 16 | 12 | 86 | 6 | 46 | 64 | - | |
MB 008 0025 | Request access | 8 | 25 | M4 | 4 | M12X1,25 | 8 | 16 | 4 | 12 | M5 | 16 | 12 | 86 | 6 | 46 | 64 | - | |
MB 008 0040 | Request access | 8 | 40 | M4 | 4 | M12X1,25 | 8 | 16 | 4 | 12 | M5 | 16 | 12 | 86 | 6 | 46 | 64 | - | |
MB 008 0050 | Request access | 8 | 50 | M4 | 4 | M12X1,25 | 8 | 16 | 4 | 12 | M5 | 16 | 12 | 86 | 6 | 46 | 64 | - | |
MB 010 0010 | Request access | 10 | 10 | M4 | 4 | M12X1,25 | 8 | 16 | 4 | 12 | M5 | 16 | 12 | 86 | 6 | 46 | 64 | - | |
MB 010 0025 | Request access | 10 | 25 | M4 | 4 | M12X1,25 | 8 | 16 | 4 | 12 | M5 | 16 | 12 | 86 | 6 | 46 | 64 | - | |
MB 010 0040 | Request access | 10 | 40 | M4 | 4 | M12X1,25 | 8 | 16 | 4 | 12 | M5 | 16 | 12 | 86 | 6 | 46 | 64 | - | |
MB 010 0050 | Request access | 10 | 50 | M4 | 4 | M12X1,25 | 8 | 16 | 4 | 12 | M5 | 16 | 12 | 86 | 6 | 46 | 64 | - | |
MB 012 0010 | Request access | 12 | 10 | M6 | 6 | M16X1,5 | 12 | 19 | 6 | 18 | M5 | 22 | 16 | 104 | 9 | 48 | 75 | 5 | |
MB 012 0025 | Request access | 12 | 25 | M6 | 6 | M16X1,5 | 12 | 19 | 6 | 18 | M5 | 22 | 16 | 104 | 9 | 48 | 75 | 5 | |
MB 012 0040 | Request access | 12 | 40 | M6 | 6 | M16X1,5 | 12 | 19 | 6 | 18 | M5 | 22 | 16 | 104 | 9 | 48 | 75 | 5 | |
MB 012 0050 | Request access | 12 | 50 | M6 | 6 | M16X1,5 | 12 | 19 | 6 | 18 | M5 | 22 | 16 | 104 | 9 | 48 | 75 | 5 | |
MB 016 0010 | Request access | 16 | 10 | M6 | 6 | M16X1,5 | 12 | 19 | 6 | 18 | M5 | 22 | 16 | 109 | 9 | 53 | 82 | 5 | |
MB 016 0025 | Request access | 16 | 25 | M6 | 6 | M16X1,5 | 12 | 19 | 6 | 18 | M5 | 22 | 16 | 109 | 9 | 53 | 82 | 5 | |
MB 016 0040 | Request access | 16 | 40 | M6 | 6 | M16X1,5 | 12 | 19 | 6 | 18 | M5 | 22 | 16 | 109 | 9 | 53 | 82 | 5 | |
MB 016 0050 | Request access | 16 | 50 | M6 | 6 | M16X1,5 | 12 | 19 | 6 | 18 | M5 | 22 | 16 | 109 | 9 | 53 | 82 | 5 | |
MB 020 0010 | Request access | 20 | 10 | M8 | 8 | M22X1,5 | 16 | 27 | 8 | 20 | 1/8G | 24 | 20 | 131 | 12 | 67 | 95 | 7 | |
MB 020 0025 | Request access | 20 | 25 | M8 | 8 | M22X1,5 | 16 | 27 | 8 | 20 | 1/8G | 24 | 20 | 131 | 12 | 67 | 95 | 7 | |
MB 020 0040 | Request access | 20 | 40 | M8 | 8 | M22X1,5 | 16 | 27 | 8 | 20 | 1/8G | 24 | 20 | 131 | 12 | 67 | 95 | 7 | |
MB 020 0050 | Request access | 20 | 50 | M8 | 8 | M22X1,5 | 16 | 27 | 8 | 20 | 1/8G | 24 | 20 | 131 | 12 | 67 | 95 | 7 | |
MB 025 0010 | Request access | 25 | 10 | M10X1,25 | 10 | M22X1,5 | 16 | 30 | 8 | 22 | 1/8G | 28 | 22 | 140 | 12 | 68 | 104 | 9 | |
MB 025 0025 | Request access | 25 | 25 | M10X1,25 | 10 | M22X1,5 | 16 | 30 | 8 | 22 | 1/8G | 28 | 22 | 140 | 12 | 68 | 104 | 9 | |
MB 025 0040 | Request access | 25 | 40 | M10X1,25 | 10 | M22X1,5 | 16 | 30 | 8 | 22 | 1/8G | 28 | 22 | 140 | 12 | 68 | 104 | 9 | |
MB 025 0050 | Request access | 25 | 50 | M10X1,25 | 10 | M22X1,5 | 16 | 30 | 8 | 22 | 1/8G | 28 | 22 | 140 | 12 | 68 | 104 | 9 |
