GUIDE UNIT “H” WITH SELF LUBRICATING SINTERED BRONZE

Filter

VLCHB

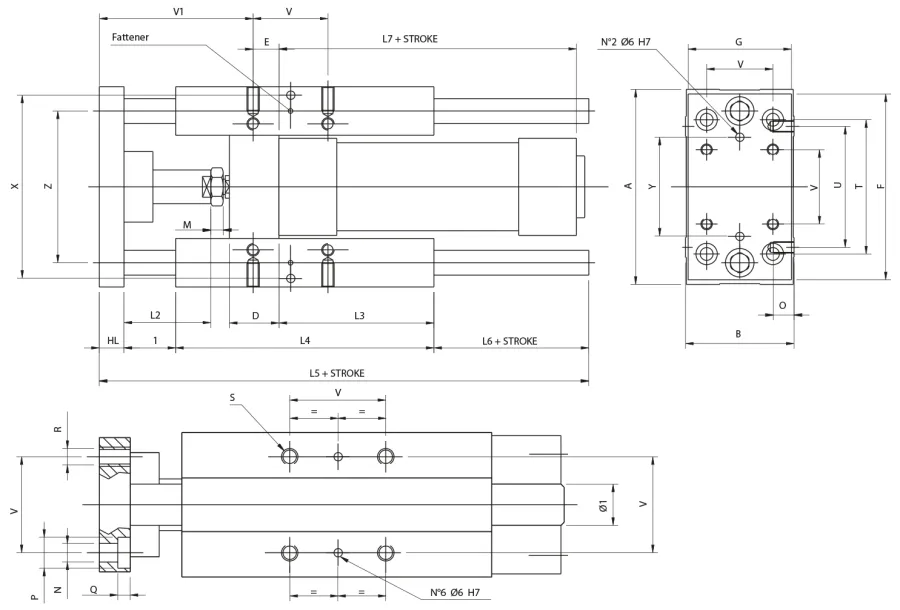

GUIDE UNIT “H” WITH SELF LUBRICATING SINTERED BRONZE

Code	3D Drawings	Ø	Stroke	A	B	C	CH1	CH2	D	E	F	G	H	Ø1	L1	L2	L3	L4	L5	L6	L7	M	N	O	P	Q	R	S	T	U	V
VLCHB 032 0050	Request access	32	50	97	49	51	15	17	24	4,3	93	45	12	12	25	42	75	125	187	25	97	8	6,6	12	11	6,5	M6	M6	78	61	32,5
VLCHB 032 0100	Request access	32	100	97	49	51	15	17	24	4,3	93	45	12	12	25	42	75	125	187	25	97	8	6,6	12	11	6,5	M6	M6	78	61	32,5
VLCHB 032 0160	Request access	32	160	97	49	51	15	17	24	4,3	93	45	12	12	25	42	75	125	187	25	97	8	6,6	12	11	6,5	M6	M6	78	61	32,5
VLCHB 032 0200	Request access	32	200	97	49	51	15	17	24	4,3	93	45	12	12	25	42	75	125	187	25	97	8	6,6	12	11	6,5	M6	M6	78	61	32,5
VLCHB 032 0250	Request access	32	250	97	49	51	15	17	24	4,3	93	45	12	12	25	42	75	125	187	25	97	8	6,6	12	11	6,5	M6	M6	78	61	32,5
VLCHB 032 0320	Request access	32	320	97	49	51	15	17	24	4,3	93	45	12	12	25	42	75	125	187	25	97	8	6,6	12	11	6,5	M6	M6	78	61	32,5
VLCHB 032 0400	Request access	32	400	97	49	51	15	17	24	4,3	93	45	12	12	25	42	75	125	187	25	97	8	6,6	12	11	6,5	M6	M6	78	61	32,5
VLCHB 032 0500	Request access	32	500	97	49	51	15	17	24	4,3	93	45	12	12	25	42	75	125	187	25	97	8	6,6	12	11	6,5	M6	M6	78	61	32,5
VLCHB 040 0050	Request access	40	50	115	58	58.2	15	19	28	11	112	55	12	16	25	42	80	140	207	30	109	7	6,6	12	11	6,5	M6	M6	84	69	38
VLCHB 040 0100	Request access	40	100	115	58	58.2	15	19	28	11	112	55	12	16	25	42	80	140	207	30	109	7	6,6	12	11	6,5	M6	M6	84	69	38
VLCHB 040 0160	Request access	40	160	115	58	58.2	15	19	28	11	112	55	12	16	25	42	80	140	207	30	109	7	6,6	12	11	6,5	M6	M6	84	69	38
VLCHB 040 0200	Request access	40	200	115	58	58.2	15	19	28	11	112	55	12	16	25	42	80	140	207	30	109	7	6,6	12	11	6,5	M6	M6	84	69	38
VLCHB 040 0250	Request access	40	250	115	58	58.2	15	19	28	11	112	55	12	16	25	42	80	140	207	30	109	7	6,6	12	11	6,5	M6	M6	84	69	38
VLCHB 040 0320	Request access	40	320	115	58	58.2	15	19	28	11	112	55	12	16	25	42	80	140	207	30	109	7	6,6	12	11	6,5	M6	M6	84	69	38
VLCHB 040 0400	Request access	40	400	115	58	58.2	15	19	28	11	112	55	12	16	25	42	80	140	207	30	109	7	6,6	12	11	6,5	M6	M6	84	69	38
VLCHB 040 0500	Request access	40	500	115	58	58.2	15	19	28	11	112	55	12	16	25	42	80	140	207	30	109	7	6,6	12	11	6,5	M6	M6	84	69	38
VLCHB 050 0050	Request access	50	50	137	70	70.2	20	24	34	18,8	134	65	15	20	25	50	78	148	223	35	110	6	9	16	15	8,5	M8	M8	100	85	46,5
VLCHB 050 0100	Request access	50	100	137	70	70.2	20	24	34	18,8	134	65	15	20	25	50	78	148	223	35	110	6	9	16	15	8,5	M8	M8	100	85	46,5
VLCHB 050 0160	Request access	50	160	137	70	70.2	20	24	34	18,8	134	65	15	20	25	50	78	148	223	35	110	6	9	16	15	8,5	M8	M8	100	85	46,5
VLCHB 050 0200	Request access	50	200	137	70	70.2	20	24	34	18,8	134	65	15	20	25	50	78	148	223	35	110	6	9	16	15	8,5	M8	M8	100	85	46,5
VLCHB 050 0250	Request access	50	250	137	70	70.2	20	24	34	18,8	134	65	15	20	25	50	78	148	223	35	110	6	9	16	15	8,5	M8	M8	100	85	46,5
VLCHB 050 0320	Request access	50	320	137	70	70.2	20	24	34	18,8	134	65	15	20	25	50	78	148	223	35	110	6	9	16	15	8,5	M8	M8	100	85	46,5
VLCHB 050 0400	Request access	50	400	137	70	70.2	20	24	34	18,8	134	65	15	20	25	50	78	148	223	35	110	6	9	16	15	8,5	M8	M8	100	85	46,5
VLCHB 050 0500	Request access	50	500	137	70	70.2	20	24	34	18,8	134	65	15	20	25	50	78	148	223	35	110	6	9	16	15	8,5	M8	M8	100	85	46,5
VLCHB 063 0050	Request access	63	50	152	85	85.2	20	24	34	15,3	147	80	15	20	25	50	106	178	243	25	125	6	9	16	15	9	M8	M8	105	100	56,5
VLCHB 063 0100	Request access	63	100	152	85	85.2	20	24	34	15,3	147	80	15	20	25	50	106	178	243	25	125	6	9	16	15	9	M8	M8	105	100	56,5
VLCHB 063 0160	Request access	63	160	152	85	85.2	20	24	34	15,3	147	80	15	20	25	50	106	178	243	25	125	6	9	16	15	9	M8	M8	105	100	56,5
VLCHB 063 0200	Request access	63	200	152	85	85.2	20	24	34	15,3	147	80	15	20	25	50	106	178	243	25	125	6	9	16	15	9	M8	M8	105	100	56,5
VLCHB 063 0250	Request access	63	250	152	85	85.2	20	24	34	15,3	147	80	15	20	25	50	106	178	243	25	125	6	9	16	15	9	M8	M8	105	100	56,5
VLCHB 063 0320	Request access	63	320	152	85	85.2	20	24	34	15,3	147	80	15	20	25	50	106	178	243	25	125	6	9	16	15	9	M8	M8	105	100	56,5
VLCHB 063 0400	Request access	63	400	152	85	85.2	20	24	34	15,3	147	80	15	20	25	50	106	178	243	25	125	6	9	16	15	9	M8	M8	105	100	56,5
VLCHB 063 0500	Request access	63	500	152	85	85.2	20	24	34	15,3	147	80	15	20	25	50	106	178	243	25	125	6	9	16	15	9	M8	M8	105	100	56,5
VLCHB 080 0050	Request access	80	50	189	105	105.5	26	30	50	25	180	100	20	25	25	50	111	195	267	27	133	9	11	20	18	11	M10	M10	130	130	72
VLCHB 080 0100	Request access	80	100	189	105	105.5	26	30	50	25	180	100	20	25	25	50	111	195	267	27	133	9	11	20	18	11	M10	M10	130	130	72
VLCHB 080 0160	Request access	80	160	189	105	105.5	26	30	50	25	180	100	20	25	25	50	111	195	267	27	133	9	11	20	18	11	M10	M10	130	130	72
VLCHB 080 0200	Request access	80	200	189	105	105.5	26	30	50	25	180	100	20	25	25	50	111	195	267	27	133	9	11	20	18	11	M10	M10	130	130	72
VLCHB 080 0250	Request access	80	250	189	105	105.5	26	30	50	25	180	100	20	25	25	50	111	195	267	27	133	9	11	20	18	11	M10	M10	130	130	72
VLCHB 080 0320	Request access	80	320	189	105	105.5	26	30	50	25	180	100	20	25	25	50	111	195	267	27	133	9	11	20	18	11	M10	M10	130	130	72
VLCHB 080 0400	Request access	80	400	189	105	105.5	26	30	50	25	180	100	20	25	25	50	111	195	267	27	133	9	11	20	18	11	M10	M10	130	130	72
VLCHB 080 0500	Request access	80	500	189	105	105.5	26	30	50	25	180	100	20	25	25	50	111	195	267	27	133	9	11	20	18	11	M10	M10	130	130	72
VLCHB 100 0050	Request access	100	50	213	130	130.5	26	30	55	30	206	120	20	25	25	50	128	218	290	27	144	9	11	20	16,5	11	M10	M10	150	150	89
VLCHB 100 0100	Request access	100	100	213	130	130.5	26	30	55	30	206	120	20	25	25	50	128	218	290	27	144	9	11	20	16,5	11	M10	M10	150	150	89
VLCHB 100 0160	Request access	100	160	213	130	130.5	26	30	55	30	206	120	20	25	25	50	128	218	290	27	144	9	11	20	16,5	11	M10	M10	150	150	89
VLCHB 100 0200	Request access	100	200	213	130	130.5	26	30	55	30	206	120	20	25	25	50	128	218	290	27	144	9	11	20	16,5	11	M10	M10	150	150	89
VLCHB 100 0250	Request access	100	250	213	130	130.5	26	30	55	30	206	120	20	25	25	50	128	218	290	27	144	9	11	20	16,5	11	M10	M10	150	150	89
VLCHB 100 0320	Request access	100	320	213	130	130.5	26	30	55	30	206	120	20	25	25	50	128	218	290	27	144	9	11	20	16,5	11	M10	M10	150	150	89
VLCHB 100 0400	Request access	100	400	213	130	130.5	26	30	55	30	206	120	20	25	25	50	128	218	290	27	144	9	11	20	16,5	11	M10	M10	150	150	89
VLCHB 100 0500	Request access	100	500	213	130	130.5	26	30	55	30	206	120	20	25	25	50	128	218	290	27	144	9	11	20	16,5	11	M10	M10	150	150	89
