TBPL

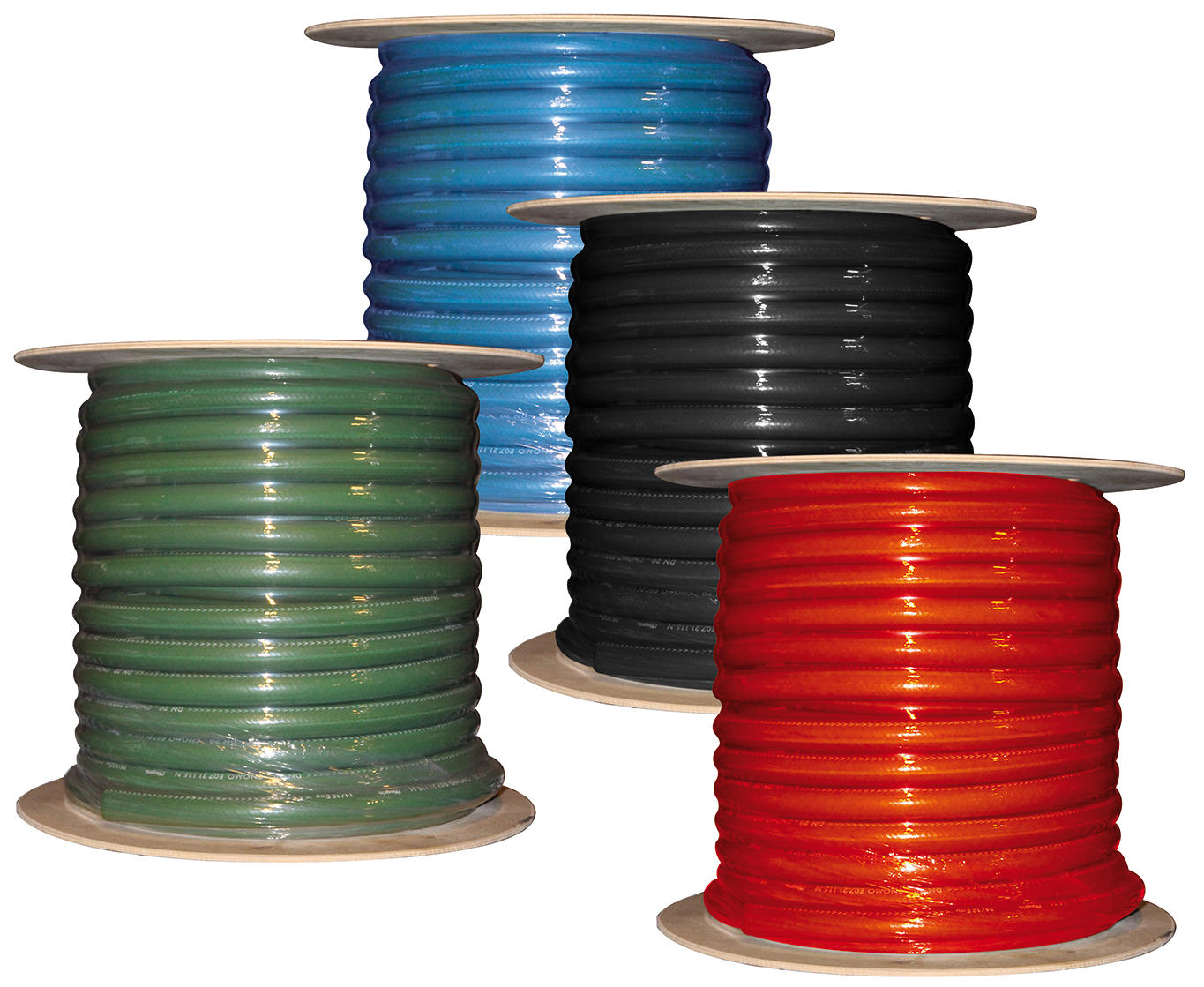

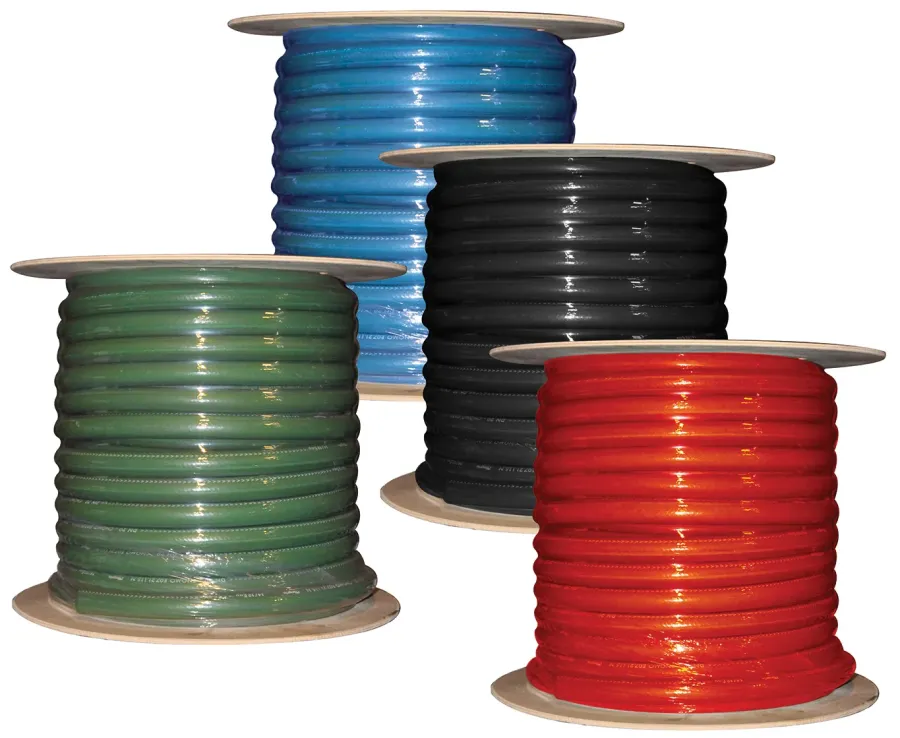

PUSH-LOCK HOSE

Technical characteristics / catalogAignep Scan Labels Certifications
PUSH-LOCK HOSE
Code   Int. Inch Int. mm Ext. mm Color Bending Radius Working Pressure (at 23 °C) Burst Pressure (at 23 °C) Bag
TBPL 1/4 0 RO 100     1/4 6,3 12,4 Red 45mm 16 bar 64 bar 100 Mt
TBPL 1/4 0 BL 100     1/4 6,3 12,4 Blue 45mm 16 bar 64 bar 100 Mt
TBPL 1/4 0 VE 100     1/4 6,3 12,4 Green 45mm 16 bar 64 bar 100 Mt
TBPL 1/4 0 NE 100     1/4 6,3 12,4 Black 45mm 16 bar 64 bar 100 Mt
TBPL 3/8 0 RO 100     3/8 9,6 15,5 Red 75mm 16 bar 64 bar 100 Mt
TBPL 3/8 0 BL 100     3/8 9,6 15,5 Blue 75mm 16 bar 64 bar 100 Mt
TBPL 3/8 0 VE 100     3/8 9,6 15,5 Green 75mm 16 bar 64 bar 100 Mt
TBPL 3/8 0 NE 100     3/8 9,6 15,5 Black 75mm 16 bar 64 bar 100 Mt
TBPL 1/2 0 RO 100     1/2 12,7 18,7 Red 90mm 16 bar 64 bar 100 Mt
TBPL 1/2 0 BL 100     1/2 12,7 18,7 Blue 90mm 16 bar 64 bar 100 Mt
TBPL 1/2 0 VE 100     1/2 12,7 18,7 Green 90mm 16 bar 64 bar 100 Mt
TBPL 1/2 0 NE 100     1/2 12,7 18,7 Black 90mm 16 bar 64 bar 100 Mt
TBPL 5/8 0 RO 080     5/8 16 22,9 Red 115mm 16 bar 64 bar 80 Mt
TBPL 5/8 0 BL 080     5/8 16 22,9 Blue 115mm 16 bar 64 bar 80 Mt
TBPL 5/8 0 VE 080     5/8 16 22,9 Green 115mm 16 bar 64 bar 80 Mt
TBPL 3/4 0 RO 080     3/4 19,2 26,5 Red 135mm 16 bar 64 bar 80 Mt
TBPL 3/4 0 BL 080     3/4 19,2 26,5 Blue 135mm 16 bar 64 bar 80 Mt
TBPL 3/4 0 VE 080     3/4 19,2 26,5 Green 135mm 16 bar 64 bar 80 Mt
TBPL 3/4 0 NE 080     3/4 19,2 26,5 Black 135mm 16 bar 64 bar 80 Mt
Code Int. Inch Int. mm Ext. mm Color Bending Radius Working Pressure (at 23 °C) Burst Pressure (at 23 °C) Bag
TBPL 1/4 0 RO 100 1/4 6,3 12,4 Red 45mm 16 bar 64 bar 100 Mt
TBPL 1/4 0 BL 100 1/4 6,3 12,4 Blue 45mm 16 bar 64 bar 100 Mt
TBPL 1/4 0 VE 100 1/4 6,3 12,4 Green 45mm 16 bar 64 bar 100 Mt
TBPL 1/4 0 NE 100 1/4 6,3 12,4 Black 45mm 16 bar 64 bar 100 Mt
TBPL 3/8 0 RO 100 3/8 9,6 15,5 Red 75mm 16 bar 64 bar 100 Mt
TBPL 3/8 0 BL 100 3/8 9,6 15,5 Blue 75mm 16 bar 64 bar 100 Mt
TBPL 3/8 0 VE 100 3/8 9,6 15,5 Green 75mm 16 bar 64 bar 100 Mt
TBPL 3/8 0 NE 100 3/8 9,6 15,5 Black 75mm 16 bar 64 bar 100 Mt
TBPL 1/2 0 RO 100 1/2 12,7 18,7 Red 90mm 16 bar 64 bar 100 Mt
TBPL 1/2 0 BL 100 1/2 12,7 18,7 Blue 90mm 16 bar 64 bar 100 Mt
TBPL 1/2 0 VE 100 1/2 12,7 18,7 Green 90mm 16 bar 64 bar 100 Mt
TBPL 1/2 0 NE 100 1/2 12,7 18,7 Black 90mm 16 bar 64 bar 100 Mt
TBPL 5/8 0 RO 080 5/8 16 22,9 Red 115mm 16 bar 64 bar 80 Mt
TBPL 5/8 0 BL 080 5/8 16 22,9 Blue 115mm 16 bar 64 bar 80 Mt
TBPL 5/8 0 VE 080 5/8 16 22,9 Green 115mm 16 bar 64 bar 80 Mt
TBPL 3/4 0 RO 080 3/4 19,2 26,5 Red 135mm 16 bar 64 bar 80 Mt
TBPL 3/4 0 BL 080 3/4 19,2 26,5 Blue 135mm 16 bar 64 bar 80 Mt
TBPL 3/4 0 VE 080 3/4 19,2 26,5 Green 135mm 16 bar 64 bar 80 Mt
TBPL 3/4 0 NE 080 3/4 19,2 26,5 Black 135mm 16 bar 64 bar 80 Mt

See Push-lock fittings on 13800 - 13810 - 13820.
