WB020025
WB - SINGLE-ACTING MAGNETIC - Bore from 20 to 25
Technical characteristics / catalogAignep Scan Labels Instructions / Application example Certifications

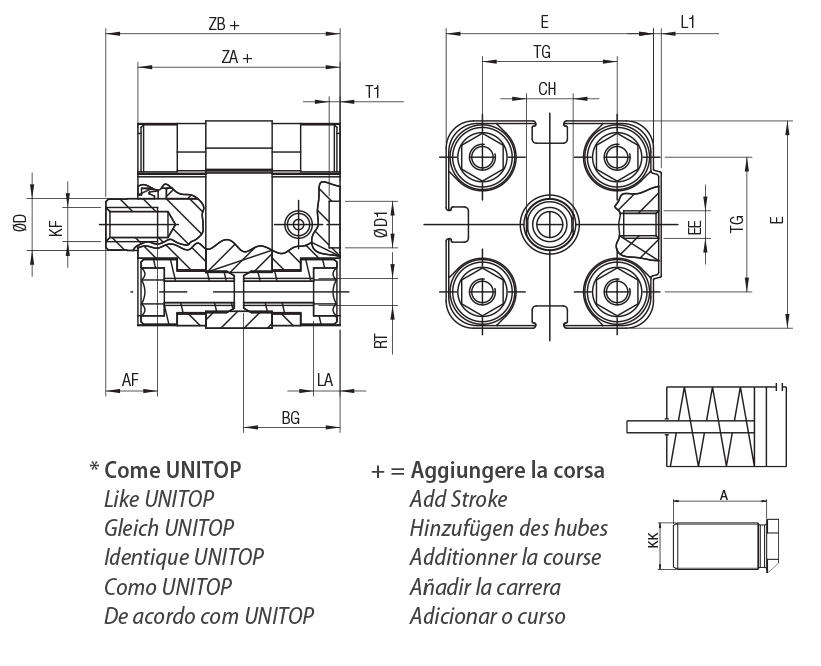

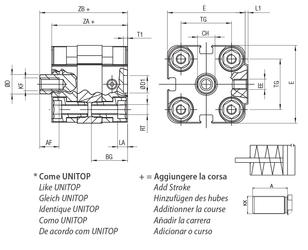

| Code | Draw | Ø | Stroke | Ø D | E | L1 | A | KK | CH | AF | KF | BG | LA | RT | G | TG | EE | PL | Ø D1 | T1 | ZA+ | ZB+ | * |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WB 020 0005 | Download | 20 | 5 | 10 | 36 | 1,5 | 16 | M8X1,25 | 9 | 10 | M6 | 18,5 | 5 | M5 | - | 22 | M5 | 8 | *6 | *4 | *39 | *45 | Like UNITOP |
| WB 020 0010 | Download | 20 | 10 | 10 | 36 | 1,5 | 16 | M8X1,25 | 9 | 10 | M6 | 18,5 | 5 | M5 | - | 22 | M5 | 8 | *6 | *4 | *39 | *45 | Like UNITOP |
| WB 020 0015 | Download | 20 | 15 | 10 | 36 | 1,5 | 16 | M8X1,25 | 9 | 10 | M6 | 18,5 | 5 | M5 | - | 22 | M5 | 8 | *6 | *4 | *39 | *45 | Like UNITOP |
| WB 020 0020 | Download | 20 | 20 | 10 | 36 | 1,5 | 16 | M8X1,25 | 9 | 10 | M6 | 18,5 | 5 | M5 | - | 22 | M5 | 8 | *6 | *4 | *39 | *45 | Like UNITOP |
| WB 020 0025 | Download | 20 | 25 | 10 | 36 | 1,5 | 16 | M8X1,25 | 9 | 10 | M6 | 18,5 | 5 | M5 | - | 22 | M5 | 8 | *6 | *4 | *39 | *45 | Like UNITOP |
| WB 025 0005 | Download | 25 | 5 | 10 | 40 | 1,5 | 16 | M8X1,25 | 9 | 10 | M6 | 18,5 | 5 | M5 | - | 26 | M5 | 8 | *6 | *4 | 39 | 45,5 | Like UNITOP |
| WB 025 0010 | Download | 25 | 10 | 10 | 40 | 1,5 | 16 | M8X1,25 | 9 | 10 | M6 | 18,5 | 5 | M5 | - | 26 | M5 | 8 | *6 | *4 | 39 | 45,5 | Like UNITOP |
| WB 025 0015 | Download | 25 | 15 | 10 | 40 | 1,5 | 16 | M8X1,25 | 9 | 10 | M6 | 18,5 | 5 | M5 | - | 26 | M5 | 8 | *6 | *4 | 39 | 45,5 | Like UNITOP |
| WB 025 0020 | Download | 25 | 20 | 10 | 40 | 1,5 | 16 | M8X1,25 | 9 | 10 | M6 | 18,5 | 5 | M5 | - | 26 | M5 | 8 | *6 | *4 | 39 | 45,5 | Like UNITOP |
| WB 025 0025 | Download | 25 | 25 | 10 | 40 | 1,5 | 16 | M8X1,25 | 9 | 10 | M6 | 18,5 | 5 | M5 | - | 26 | M5 | 8 | *6 | *4 | 39 | 45,5 | Like UNITOP |
