Pneumatic Actuators>

B Series

>BFA32100
BFA32100

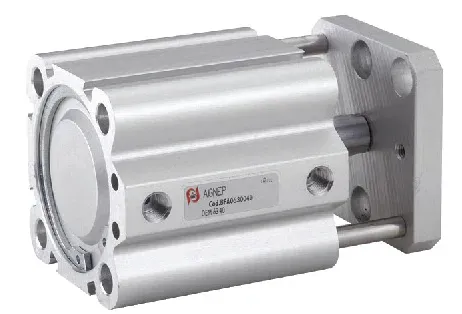

BFA - DOUBLE ACTING MAGNETIC ANTIROTATION - Bore from 32 to 100

Technical characteristics / catalogAignep Scan Labels Instructions / Application example Certifications
BFA - DOUBLE ACTING MAGNETIC ANTIROTATION - Bore from 32 to 100
BFA - DOUBLE ACTING MAGNETIC ANTIROTATION - Bore from 32 to 100

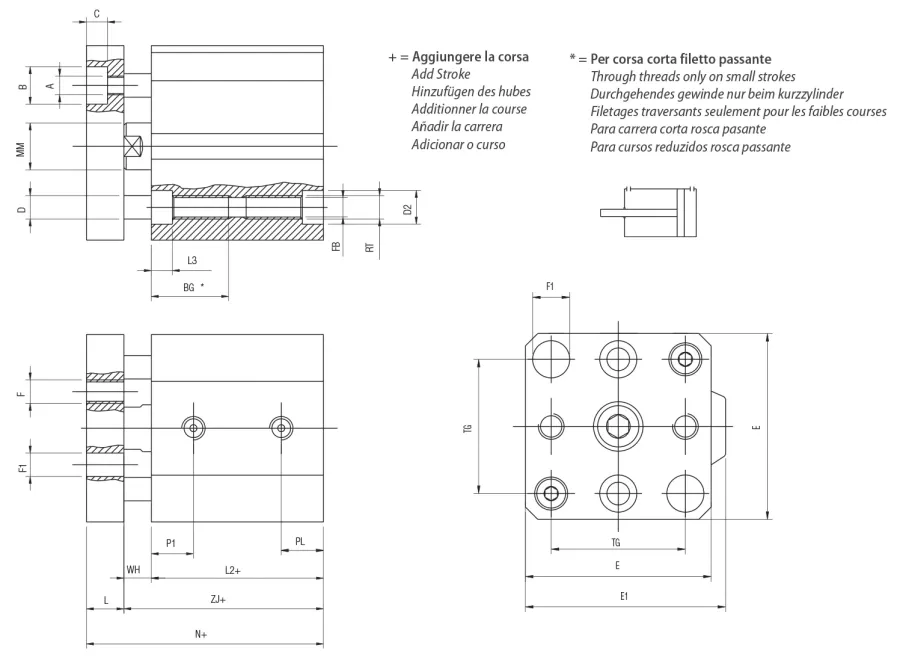

Code  Draw Ø Stroke A B Ø C D Ø E E1 F F1 Ø FB Ø RT BG* D2 Ø L L2+ L3 MM Ø P1 PL TG TL WH ZJ+ N+
BFA 032 0005     Download 32 5 4,5 8 4.5 6 45 48,5 M5 8.5 5 M6 21,7 9 10 32 5,7 12 10 10 32,5 - 7 39 48
BFA 032 0010     Download 32 10 4,5 8 4.5 6 45 48,5 M5 8.5 5 M6 21,7 9 10 32 5,7 12 10 10 32,5 - 7 39 48
BFA 032 0015     Download 32 15 4,5 8 4.5 6 45 48,5 M5 8.5 5 M6 21,7 9 10 32 5,7 12 10 10 32,5 - 7 39 48
BFA 032 0020     Download 32 20 4,5 8 4.5 6 45 48,5 M5 8.5 5 M6 21,7 9 10 32 5,7 12 10 10 32,5 - 7 39 48
BFA 032 0025     Download 32 25 4,5 8 4.5 6 45 48,5 M5 8.5 5 M6 21,7 9 10 32 5,7 12 10 10 32,5 - 7 39 48
BFA 032 0030     Download 32 30 4,5 8 4.5 6 45 48,5 M5 8.5 5 M6 21,7 9 10 32 5,7 12 10 10 32,5 - 7 39 48
BFA 032 0040     Download 32 40 4,5 8 4.5 6 45 48,5 M5 8.5 5 M6 21,7 9 10 32 5,7 12 10 10 32,5 - 7 39 48
BFA 032 0050     Download 32 50 4,5 8 4.5 6 45 48,5 M5 8.5 5 M6 21,7 9 10 32 5,7 12 10 10 32,5 - 7 39 48
BFA 032 0075     Download 32 75 4,5 8 4.5 6 45 48,5 M5 8.5 5 M6 21,7 9 10 32 5,7 12 10 10 32,5 - 7 39 48
BFA 032 0100     Download 32 100 4,5 8 4.5 6 45 48,5 M5 8.5 5 M6 21,7 9 10 32 5,7 12 10 10 32,5 - 7 39 48
BFA 040 0005     Download 40 5 4,5 8 4.5 6 52 57 M5 8.5 5 M6 21,7 9 10 38.5 5,7 12 11 11 38 - 7,2 45,7 55,5
BFA 040 0010     Download 40 10 4,5 8 4.5 6 52 57 M5 8.5 5 M6 21,7 9 10 38.5 5,7 12 11 11 38 - 7,2 45,7 55,5
BFA 040 0015     Download 40 15 4,5 8 4.5 6 52 57 M5 8.5 5 M6 21,7 9 10 38.5 5,7 12 11 11 38 - 7,2 45,7 55,5
BFA 040 0020     Download 40 20 4,5 8 4.5 6 52 57 M5 8.5 5 M6 21,7 9 10 38.5 5,7 12 11 11 38 - 7,2 45,7 55,5
BFA 040 0025     Download 40 25 4,5 8 4.5 6 52 57 M5 8.5 5 M6 21,7 9 10 38.5 5,7 12 11 11 38 - 7,2 45,7 55,5
BFA 040 0030     Download 40 30 4,5 8 4.5 6 52 57 M5 8.5 5 M6 21,7 9 10 38.5 5,7 12 11 11 38 - 7,2 45,7 55,5
BFA 040 0040     Download 40 40 4,5 8 4.5 6 52 57 M5 8.5 5 M6 21,7 9 10 38.5 5,7 12 11 11 38 - 7,2 45,7 55,5
BFA 040 0050     Download 40 50 4,5 8 4.5 6 52 57 M5 8.5 5 M6 21,7 9 10 38.5 5,7 12 11 11 38 - 7,2 45,7 55,5
BFA 040 0075     Download 40 75 4,5 8 4.5 6 52 57 M5 8.5 5 M6 21,7 9 10 38.5 5,7 12 11 11 38 - 7,2 45,7 55,5
BFA 040 0100     Download 40 100 4,5 8 4.5 6 52 57 M5 8.5 5 M6 21,7 9 10 38.5 5,7 12 11 11 38 - 7,2 45,7 55,5
BFA 050 0005     Download 50 5 5,5 9 5.5 8 63,5 70,5 M6 10 6,8 M8 22,8 11 12 39 6,8 16 11 11 46,5 - 8,5 47,5 59
BFA 050 0010     Download 50 10 5,5 9 5.5 8 63,5 70,5 M6 10 6,8 M8 22,8 11 12 39 6,8 16 11 11 46,5 - 8,5 47,5 59
BFA 050 0015     Download 50 15 5,5 9 5.5 8 63,5 70,5 M6 10 6,8 M8 22,8 11 12 39 6,8 16 11 11 46,5 - 8,5 47,5 59
BFA 050 0020     Download 50 20 5,5 9 5.5 8 63,5 70,5 M6 10 6,8 M8 22,8 11 12 39 6,8 16 11 11 46,5 - 8,5 47,5 59
BFA 050 0025     Download 50 25 5,5 9 5.5 8 63,5 70,5 M6 10 6,8 M8 22,8 11 12 39 6,8 16 11 11 46,5 - 8,5 47,5 59
BFA 050 0030     Download 50 30 5,5 9 5.5 8 63,5 70,5 M6 10 6,8 M8 22,8 11 12 39 6,8 16 11 11 46,5 - 8,5 47,5 59
BFA 050 0040     Download 50 40 5,5 9 5.5 8 63,5 70,5 M6 10 6,8 M8 22,8 11 12 39 6,8 16 11 11 46,5 - 8,5 47,5 59
BFA 050 0050     Download 50 50 5,5 9 5.5 8 63,5 70,5 M6 10 6,8 M8 22,8 11 12 39 6,8 16 11 11 46,5 - 8,5 47,5 59
BFA 050 0075     Download 50 75 5,5 9 5.5 8 63,5 70,5 M6 10 6,8 M8 22,8 11 12 39 6,8 16 11 11 46,5 - 8,5 47,5 59
BFA 050 0100     Download 50 100 5,5 9 5.5 8 63,5 70,5 M6 10 6,8 M8 22,8 11 12 39 6,8 16 11 11 46,5 - 8,5 47,5 59
BFA 063 0005     Download 63 5 5,5 9 5.5 8 75 84 M6 10 6,8 M8 22,8 11 12 46 6,8 16 11,5 11,5 56,5 - 8 54 66
BFA 063 0010     Download 63 10 5,5 9 5.5 8 75 84 M6 10 6,8 M8 22,8 11 12 46 6,8 16 11,5 11,5 56,5 - 8 54 66
BFA 063 0015     Download 63 15 5,5 9 5.5 8 75 84 M6 10 6,8 M8 22,8 11 12 46 6,8 16 11,5 11,5 56,5 - 8 54 66
BFA 063 0020     Download 63 20 5,5 9 5.5 8 75 84 M6 10 6,8 M8 22,8 11 12 46 6,8 16 11,5 11,5 56,5 - 8 54 66
BFA 063 0025     Download 63 25 5,5 9 5.5 8 75 84 M6 10 6,8 M8 22,8 11 12 46 6,8 16 11,5 11,5 56,5 - 8 54 66
BFA 063 0030     Download 63 30 5,5 9 5.5 8 75 84 M6 10 6,8 M8 22,8 11 12 46 6,8 16 11,5 11,5 56,5 - 8 54 66
BFA 063 0040     Download 63 40 5,5 9 5.5 8 75 84 M6 10 6,8 M8 22,8 11 12 46 6,8 16 11,5 11,5 56,5 - 8 54 66
BFA 063 0050     Download 63 50 5,5 9 5.5 8 75 84 M6 10 6,8 M8 22,8 11 12 46 6,8 16 11,5 11,5 56,5 - 8 54 66
BFA 063 0075     Download 63 75 5,5 9 5.5 8 75 84 M6 10 6,8 M8 22,8 11 12 46 6,8 16 11,5 11,5 56,5 - 8 54 66
BFA 063 0100     Download 63 100 5,5 9 5.5 8 75 84 M6 10 6,8 M8 22,8 11 12 46 6,8 16 11,5 11,5 56,5 - 8 54 66
BFA 080 0005     Download 80 5 8,5 14 9 12 90 102 M8 13 8,5 M10 25 14 14 54 9 20 14 14 72 - 11 65 79
BFA 080 0010     Download 80 10 8,5 14 9 12 90 102 M8 13 8,5 M10 25 14 14 54 9 20 14 14 72 - 11 65 79
BFA 080 0015     Download 80 15 8,5 14 9 12 90 102 M8 13 8,5 M10 25 14 14 54 9 20 14 14 72 - 11 65 79
BFA 080 0020     Download 80 20 8,5 14 9 12 90 102 M8 13 8,5 M10 25 14 14 54 9 20 14 14 72 - 11 65 79
BFA 080 0025     Download 80 25 8,5 14 9 12 90 102 M8 13 8,5 M10 25 14 14 54 9 20 14 14 72 - 11 65 79
BFA 080 0030     Download 80 30 8,5 14 9 12 90 102 M8 13 8,5 M10 25 14 14 54 9 20 14 14 72 - 11 65 79
BFA 080 0040     Download 80 40 8,5 14 9 12 90 102 M8 13 8,5 M10 25 14 14 54 9 20 14 14 72 - 11 65 79
BFA 080 0050     Download 80 50 8,5 14 9 12 90 102 M8 13 8,5 M10 25 14 14 54 9 20 14 14 72 - 11 65 79
BFA 080 0075     Download 80 75 8,5 14 9 12 90 102 M8 13 8,5 M10 25 14 14 54 9 20 14 14 72 - 11 65 79
BFA 080 0100     Download 80 100 8,5 14 9 12 90 102 M8 13 8,5 M10 25 14 14 54 9 20 14 14 72 - 11 65 79
BFA 100 0005     Download 100 5 8,5 14 9 12 110 126 M8 13 8,5 M10 25 14 14 65 9 25 17,5 17,5 89 - 12 77 91
BFA 100 0010     Download 100 10 8,5 14 9 12 110 126 M8 13 8,5 M10 25 14 14 65 9 25 17,5 17,5 89 - 12 77 91
BFA 100 0015     Download 100 15 8,5 14 9 12 110 126 M8 13 8,5 M10 25 14 14 65 9 25 17,5 17,5 89 - 12 77 91
BFA 100 0020     Download 100 20 8,5 14 9 12 110 126 M8 13 8,5 M10 25 14 14 65 9 25 17,5 17,5 89 - 12 77 91
BFA 100 0025     Download 100 25 8,5 14 9 12 110 126 M8 13 8,5 M10 25 14 14 65 9 25 17,5 17,5 89 - 12 77 91
BFA 100 0030     Download 100 30 8,5 14 9 12 110 126 M8 13 8,5 M10 25 14 14 65 9 25 17,5 17,5 89 - 12 77 91
BFA 100 0040     Download 100 40 8,5 14 9 12 110 126 M8 13 8,5 M10 25 14 14 65 9 25 17,5 17,5 89 - 12 77 91
BFA 100 0050     Download 100 50 8,5 14 9 12 110 126 M8 13 8,5 M10 25 14 14 65 9 25 17,5 17,5 89 - 12 77 91
BFA 100 0075     Download 100 75 8,5 14 9 12 110 126 M8 13 8,5 M10 25 14 14 65 9 25 17,5 17,5 89 - 12 77 91
BFA 100 0100     Download 100 100 8,5 14 9 12 110 126 M8 13 8,5 M10 25 14 14 65 9 25 17,5 17,5 89 - 12 77 91
Code Draw Ø Stroke A B Ø C D Ø E E1 F F1 Ø FB Ø RT BG* D2 Ø L L2+ L3 MM Ø P1 PL TG TL WH ZJ+ N+
BFA 032 0005 Download 32 5 4,5 8 4.5 6 45 48,5 M5 8.5 5 M6 21,7 9 10 32 5,7 12 10 10 32,5 - 7 39 48
BFA 032 0010 Download 32 10 4,5 8 4.5 6 45 48,5 M5 8.5 5 M6 21,7 9 10 32 5,7 12 10 10 32,5 - 7 39 48
BFA 032 0015 Download 32 15 4,5 8 4.5 6 45 48,5 M5 8.5 5 M6 21,7 9 10 32 5,7 12 10 10 32,5 - 7 39 48
BFA 032 0020 Download 32 20 4,5 8 4.5 6 45 48,5 M5 8.5 5 M6 21,7 9 10 32 5,7 12 10 10 32,5 - 7 39 48
BFA 032 0025 Download 32 25 4,5 8 4.5 6 45 48,5 M5 8.5 5 M6 21,7 9 10 32 5,7 12 10 10 32,5 - 7 39 48
BFA 032 0030 Download 32 30 4,5 8 4.5 6 45 48,5 M5 8.5 5 M6 21,7 9 10 32 5,7 12 10 10 32,5 - 7 39 48
BFA 032 0040 Download 32 40 4,5 8 4.5 6 45 48,5 M5 8.5 5 M6 21,7 9 10 32 5,7 12 10 10 32,5 - 7 39 48
BFA 032 0050 Download 32 50 4,5 8 4.5 6 45 48,5 M5 8.5 5 M6 21,7 9 10 32 5,7 12 10 10 32,5 - 7 39 48
BFA 032 0075 Download 32 75 4,5 8 4.5 6 45 48,5 M5 8.5 5 M6 21,7 9 10 32 5,7 12 10 10 32,5 - 7 39 48
BFA 032 0100 Download 32 100 4,5 8 4.5 6 45 48,5 M5 8.5 5 M6 21,7 9 10 32 5,7 12 10 10 32,5 - 7 39 48
BFA 040 0005 Download 40 5 4,5 8 4.5 6 52 57 M5 8.5 5 M6 21,7 9 10 38.5 5,7 12 11 11 38 - 7,2 45,7 55,5
BFA 040 0010 Download 40 10 4,5 8 4.5 6 52 57 M5 8.5 5 M6 21,7 9 10 38.5 5,7 12 11 11 38 - 7,2 45,7 55,5
BFA 040 0015 Download 40 15 4,5 8 4.5 6 52 57 M5 8.5 5 M6 21,7 9 10 38.5 5,7 12 11 11 38 - 7,2 45,7 55,5
BFA 040 0020 Download 40 20 4,5 8 4.5 6 52 57 M5 8.5 5 M6 21,7 9 10 38.5 5,7 12 11 11 38 - 7,2 45,7 55,5
BFA 040 0025 Download 40 25 4,5 8 4.5 6 52 57 M5 8.5 5 M6 21,7 9 10 38.5 5,7 12 11 11 38 - 7,2 45,7 55,5
BFA 040 0030 Download 40 30 4,5 8 4.5 6 52 57 M5 8.5 5 M6 21,7 9 10 38.5 5,7 12 11 11 38 - 7,2 45,7 55,5
BFA 040 0040 Download 40 40 4,5 8 4.5 6 52 57 M5 8.5 5 M6 21,7 9 10 38.5 5,7 12 11 11 38 - 7,2 45,7 55,5
BFA 040 0050 Download 40 50 4,5 8 4.5 6 52 57 M5 8.5 5 M6 21,7 9 10 38.5 5,7 12 11 11 38 - 7,2 45,7 55,5
BFA 040 0075 Download 40 75 4,5 8 4.5 6 52 57 M5 8.5 5 M6 21,7 9 10 38.5 5,7 12 11 11 38 - 7,2 45,7 55,5
BFA 040 0100 Download 40 100 4,5 8 4.5 6 52 57 M5 8.5 5 M6 21,7 9 10 38.5 5,7 12 11 11 38 - 7,2 45,7 55,5
BFA 050 0005 Download 50 5 5,5 9 5.5 8 63,5 70,5 M6 10 6,8 M8 22,8 11 12 39 6,8 16 11 11 46,5 - 8,5 47,5 59
BFA 050 0010 Download 50 10 5,5 9 5.5 8 63,5 70,5 M6 10 6,8 M8 22,8 11 12 39 6,8 16 11 11 46,5 - 8,5 47,5 59
BFA 050 0015 Download 50 15 5,5 9 5.5 8 63,5 70,5 M6 10 6,8 M8 22,8 11 12 39 6,8 16 11 11 46,5 - 8,5 47,5 59
BFA 050 0020 Download 50 20 5,5 9 5.5 8 63,5 70,5 M6 10 6,8 M8 22,8 11 12 39 6,8 16 11 11 46,5 - 8,5 47,5 59
BFA 050 0025 Download 50 25 5,5 9 5.5 8 63,5 70,5 M6 10 6,8 M8 22,8 11 12 39 6,8 16 11 11 46,5 - 8,5 47,5 59
BFA 050 0030 Download 50 30 5,5 9 5.5 8 63,5 70,5 M6 10 6,8 M8 22,8 11 12 39 6,8 16 11 11 46,5 - 8,5 47,5 59
BFA 050 0040 Download 50 40 5,5 9 5.5 8 63,5 70,5 M6 10 6,8 M8 22,8 11 12 39 6,8 16 11 11 46,5 - 8,5 47,5 59
BFA 050 0050 Download 50 50 5,5 9 5.5 8 63,5 70,5 M6 10 6,8 M8 22,8 11 12 39 6,8 16 11 11 46,5 - 8,5 47,5 59
BFA 050 0075 Download 50 75 5,5 9 5.5 8 63,5 70,5 M6 10 6,8 M8 22,8 11 12 39 6,8 16 11 11 46,5 - 8,5 47,5 59
BFA 050 0100 Download 50 100 5,5 9 5.5 8 63,5 70,5 M6 10 6,8 M8 22,8 11 12 39 6,8 16 11 11 46,5 - 8,5 47,5 59
BFA 063 0005 Download 63 5 5,5 9 5.5 8 75 84 M6 10 6,8 M8 22,8 11 12 46 6,8 16 11,5 11,5 56,5 - 8 54 66
BFA 063 0010 Download 63 10 5,5 9 5.5 8 75 84 M6 10 6,8 M8 22,8 11 12 46 6,8 16 11,5 11,5 56,5 - 8 54 66
BFA 063 0015 Download 63 15 5,5 9 5.5 8 75 84 M6 10 6,8 M8 22,8 11 12 46 6,8 16 11,5 11,5 56,5 - 8 54 66
BFA 063 0020 Download 63 20 5,5 9 5.5 8 75 84 M6 10 6,8 M8 22,8 11 12 46 6,8 16 11,5 11,5 56,5 - 8 54 66
BFA 063 0025 Download 63 25 5,5 9 5.5 8 75 84 M6 10 6,8 M8 22,8 11 12 46 6,8 16 11,5 11,5 56,5 - 8 54 66
BFA 063 0030 Download 63 30 5,5 9 5.5 8 75 84 M6 10 6,8 M8 22,8 11 12 46 6,8 16 11,5 11,5 56,5 - 8 54 66
BFA 063 0040 Download 63 40 5,5 9 5.5 8 75 84 M6 10 6,8 M8 22,8 11 12 46 6,8 16 11,5 11,5 56,5 - 8 54 66
BFA 063 0050 Download 63 50 5,5 9 5.5 8 75 84 M6 10 6,8 M8 22,8 11 12 46 6,8 16 11,5 11,5 56,5 - 8 54 66
BFA 063 0075 Download 63 75 5,5 9 5.5 8 75 84 M6 10 6,8 M8 22,8 11 12 46 6,8 16 11,5 11,5 56,5 - 8 54 66
BFA 063 0100 Download 63 100 5,5 9 5.5 8 75 84 M6 10 6,8 M8 22,8 11 12 46 6,8 16 11,5 11,5 56,5 - 8 54 66
BFA 080 0005 Download 80 5 8,5 14 9 12 90 102 M8 13 8,5 M10 25 14 14 54 9 20 14 14 72 - 11 65 79
BFA 080 0010 Download 80 10 8,5 14 9 12 90 102 M8 13 8,5 M10 25 14 14 54 9 20 14 14 72 - 11 65 79
BFA 080 0015 Download 80 15 8,5 14 9 12 90 102 M8 13 8,5 M10 25 14 14 54 9 20 14 14 72 - 11 65 79
BFA 080 0020 Download 80 20 8,5 14 9 12 90 102 M8 13 8,5 M10 25 14 14 54 9 20 14 14 72 - 11 65 79
BFA 080 0025 Download 80 25 8,5 14 9 12 90 102 M8 13 8,5 M10 25 14 14 54 9 20 14 14 72 - 11 65 79
BFA 080 0030 Download 80 30 8,5 14 9 12 90 102 M8 13 8,5 M10 25 14 14 54 9 20 14 14 72 - 11 65 79
BFA 080 0040 Download 80 40 8,5 14 9 12 90 102 M8 13 8,5 M10 25 14 14 54 9 20 14 14 72 - 11 65 79
BFA 080 0050 Download 80 50 8,5 14 9 12 90 102 M8 13 8,5 M10 25 14 14 54 9 20 14 14 72 - 11 65 79
BFA 080 0075 Download 80 75 8,5 14 9 12 90 102 M8 13 8,5 M10 25 14 14 54 9 20 14 14 72 - 11 65 79
BFA 080 0100 Download 80 100 8,5 14 9 12 90 102 M8 13 8,5 M10 25 14 14 54 9 20 14 14 72 - 11 65 79
BFA 100 0005 Download 100 5 8,5 14 9 12 110 126 M8 13 8,5 M10 25 14 14 65 9 25 17,5 17,5 89 - 12 77 91
BFA 100 0010 Download 100 10 8,5 14 9 12 110 126 M8 13 8,5 M10 25 14 14 65 9 25 17,5 17,5 89 - 12 77 91
BFA 100 0015 Download 100 15 8,5 14 9 12 110 126 M8 13 8,5 M10 25 14 14 65 9 25 17,5 17,5 89 - 12 77 91
BFA 100 0020 Download 100 20 8,5 14 9 12 110 126 M8 13 8,5 M10 25 14 14 65 9 25 17,5 17,5 89 - 12 77 91
BFA 100 0025 Download 100 25 8,5 14 9 12 110 126 M8 13 8,5 M10 25 14 14 65 9 25 17,5 17,5 89 - 12 77 91
BFA 100 0030 Download 100 30 8,5 14 9 12 110 126 M8 13 8,5 M10 25 14 14 65 9 25 17,5 17,5 89 - 12 77 91
BFA 100 0040 Download 100 40 8,5 14 9 12 110 126 M8 13 8,5 M10 25 14 14 65 9 25 17,5 17,5 89 - 12 77 91
BFA 100 0050 Download 100 50 8,5 14 9 12 110 126 M8 13 8,5 M10 25 14 14 65 9 25 17,5 17,5 89 - 12 77 91
BFA 100 0075 Download 100 75 8,5 14 9 12 110 126 M8 13 8,5 M10 25 14 14 65 9 25 17,5 17,5 89 - 12 77 91
BFA 100 0100 Download 100 100 8,5 14 9 12 110 126 M8 13 8,5 M10 25 14 14 65 9 25 17,5 17,5 89 - 12 77 91
