Pneumatic Actuators>

A95 Series

>AF
AF

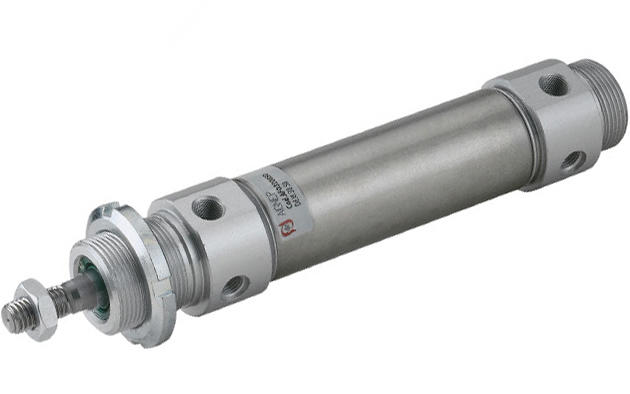

DOUBLE ACTING MAGNETIC

Technical characteristics / catalogAignep Scan Labels Instructions / Application example Certifications
DOUBLE ACTING MAGNETIC
DOUBLE ACTING MAGNETIC

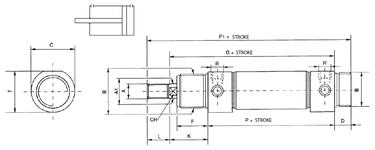

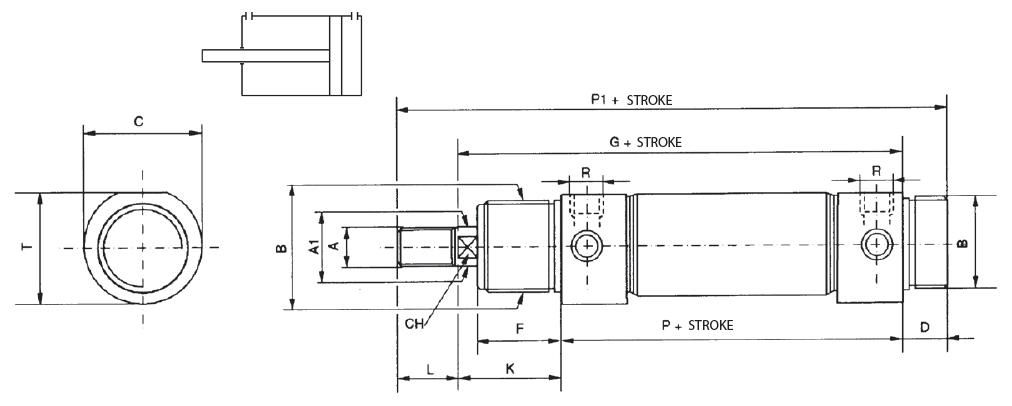

Code  Draw Ø Stroke A A1 B T C D F G K L P P1 CH R
AF 032 0010     Download 32 10 M10X1,25 12 M30X1,5 36.5 38 14 30 134 38 20 96 168 10 1/8" GAS
AF 032 0025     Download 32 25 M10X1,25 12 M30X1,5 36.5 38 14 30 134 38 20 96 168 10 1/8" GAS
AF 032 0050     Download 32 50 M10X1,25 12 M30X1,5 36.5 38 14 30 134 38 20 96 168 10 1/8" GAS
AF 032 0080     Download 32 80 M10X1,25 12 M30X1,5 36.5 38 14 30 134 38 20 96 168 10 1/8" GAS
AF 032 0100     Download 32 100 M10X1,25 12 M30X1,5 36.5 38 14 30 134 38 20 96 168 10 1/8" GAS
AF 032 0125     Download 32 125 M10X1,25 12 M30X1,5 36.5 38 14 30 134 38 20 96 168 10 1/8" GAS
AF 032 0160     Download 32 160 M10X1,25 12 M30X1,5 36.5 38 14 30 134 38 20 96 168 10 1/8" GAS
AF 032 0200     Download 32 200 M10X1,25 12 M30X1,5 36.5 38 14 30 134 38 20 96 168 10 1/8" GAS
AF 032 0250     Download 32 250 M10X1,25 12 M30X1,5 36,5 38 14 30 134 38 20 96 168 10 1/8" GAS
AF 032 0320     Download 32 320 M10X1,25 12 M30X1,5 36,5 38 14 30 134 38 20 96 168 10 1/8" GAS
AF 032 0400     Download 32 400 M10X1,25 12 M30X1,5 36,5 38 14 30 134 38 20 96 168 10 1/8" GAS
AF 032 0500     Download 32 500 M10X1,25 12 M30X1,5 36,5 38 14 30 134 38 20 96 168 10 1/8" GAS
AF 040 0010     Download 40 10 M12X1,25 16 M38X1,5 44 46 16 35 156 45 24 111 196 12 1/4" GAS
AF 040 0025     Download 40 25 M12X1,25 16 M38X1,5 44 46 16 35 156 45 24 111 196 12 1/4" GAS
AF 040 0050     Download 40 50 M12X1,25 16 M38X1,5 44 46 16 35 156 45 24 111 196 12 1/4" GAS
AF 040 0080     Download 40 80 M12X1,25 16 M38X1,5 44 46 16 35 156 45 24 111 196 12 1/4" GAS
AF 040 0100     Download 40 100 M12X1,25 16 M38X1,5 44 46 16 35 156 45 24 111 196 12 1/4" GAS
AF 040 0125     Download 40 125 M12X1,25 16 M38X1,5 44 46 16 35 156 45 24 111 196 12 1/4" GAS
AF 040 0160     Download 40 160 M12X1,25 16 M38X1,5 44 46 16 35 156 45 24 111 196 12 1/4" GAS
AF 040 0200     Download 40 200 M12X1,25 16 M38X1,5 44 46 16 35 156 45 24 111 196 12 1/4" GAS
AF 040 0250     Download 40 250 M12X1,25 16 M38X1,5 44 46 16 35 156 45 24 111 196 12 1/4" GAS
AF 040 0320     Download 40 320 M12X1,25 16 M38X1,5 44 46 16 35 156 45 24 111 196 12 1/4" GAS
AF 040 0400     Download 40 400 M12X1,25 16 M38X1,5 44 46 16 35 156 45 24 111 196 12 1/4" GAS
AF 040 0500     Download 40 500 M12X1,25 16 M38X1,5 44 46 16 35 156 45 24 111 196 12 1/4" GAS
AF 050 0010     Download 50 10 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0025     Download 50 25 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0050     Download 50 50 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0080     Download 50 80 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0100     Download 50 100 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0125     Download 50 125 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0160     Download 50 160 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0200     Download 50 200 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0250     Download 50 250 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0320     Download 50 320 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0400     Download 50 400 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0500     Download 50 500 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 063 0010     Download 63 10 M16X1,5 20 M45X1,5 67,5 70 18 38 174 50 32 124 224 16 3/8" GAS
AF 063 0025     Download 63 25 M16X1,5 20 M45X1,5 67,5 70 18 38 174 50 32 124 224 16 3/8" GAS
AF 063 0050     Download 63 50 M16X1,5 20 M45X1,5 67,5 70 18 38 174 50 32 124 224 16 3/8" GAS
AF 063 0080     Download 63 80 M16X1,5 20 M45X1,5 67,5 70 18 38 174 50 32 124 224 16 3/8" GAS
AF 063 0100     Download 63 100 M16X1,5 20 M45X1,5 67,5 70 18 38 174 50 32 124 224 16 3/8" GAS
AF 063 0125     Download 63 125 M16X1,5 20 M45X1,5 67,5 70 18 38 174 50 32 124 224 16 3/8" GAS
AF 063 0160     Download 63 160 M16X1,5 20 M45X1,5 67,5 70 18 38 174 50 32 124 224 16 3/8" GAS
AF 063 0200     Download 63 200 M16X1,5 20 M45X1,5 67,5 70 18 38 174 50 32 124 224 16 3/8" GAS
AF 063 0250     Download 63 250 M16X1,5 20 M45X1,5 67,5 70 18 38 174 50 32 124 224 16 3/8" GAS
AF 063 0320     Download 63 320 M16X1,5 20 M45X1,5 67,5 70 18 38 174 50 32 124 224 16 3/8" GAS
AF 063 0400     Download 63 400 M16X1,5 20 M45X1,5 67,5 70 18 38 174 50 32 124 224 16 3/8" GAS
AF 063 0500     Download 63 500 M16X1,5 20 M45X1,5 67,5 70 18 38 174 50 32 124 224 16 3/8" GAS
Code Draw Ø Stroke A A1 B T C D F G K L P P1 CH R
AF 032 0010 Download 32 10 M10X1,25 12 M30X1,5 36.5 38 14 30 134 38 20 96 168 10 1/8" GAS
AF 032 0025 Download 32 25 M10X1,25 12 M30X1,5 36.5 38 14 30 134 38 20 96 168 10 1/8" GAS
AF 032 0050 Download 32 50 M10X1,25 12 M30X1,5 36.5 38 14 30 134 38 20 96 168 10 1/8" GAS
AF 032 0080 Download 32 80 M10X1,25 12 M30X1,5 36.5 38 14 30 134 38 20 96 168 10 1/8" GAS
AF 032 0100 Download 32 100 M10X1,25 12 M30X1,5 36.5 38 14 30 134 38 20 96 168 10 1/8" GAS
AF 032 0125 Download 32 125 M10X1,25 12 M30X1,5 36.5 38 14 30 134 38 20 96 168 10 1/8" GAS
AF 032 0160 Download 32 160 M10X1,25 12 M30X1,5 36.5 38 14 30 134 38 20 96 168 10 1/8" GAS
AF 032 0200 Download 32 200 M10X1,25 12 M30X1,5 36.5 38 14 30 134 38 20 96 168 10 1/8" GAS
AF 032 0250 Download 32 250 M10X1,25 12 M30X1,5 36,5 38 14 30 134 38 20 96 168 10 1/8" GAS
AF 032 0320 Download 32 320 M10X1,25 12 M30X1,5 36,5 38 14 30 134 38 20 96 168 10 1/8" GAS
AF 032 0400 Download 32 400 M10X1,25 12 M30X1,5 36,5 38 14 30 134 38 20 96 168 10 1/8" GAS
AF 032 0500 Download 32 500 M10X1,25 12 M30X1,5 36,5 38 14 30 134 38 20 96 168 10 1/8" GAS
AF 040 0010 Download 40 10 M12X1,25 16 M38X1,5 44 46 16 35 156 45 24 111 196 12 1/4" GAS
AF 040 0025 Download 40 25 M12X1,25 16 M38X1,5 44 46 16 35 156 45 24 111 196 12 1/4" GAS
AF 040 0050 Download 40 50 M12X1,25 16 M38X1,5 44 46 16 35 156 45 24 111 196 12 1/4" GAS
AF 040 0080 Download 40 80 M12X1,25 16 M38X1,5 44 46 16 35 156 45 24 111 196 12 1/4" GAS
AF 040 0100 Download 40 100 M12X1,25 16 M38X1,5 44 46 16 35 156 45 24 111 196 12 1/4" GAS
AF 040 0125 Download 40 125 M12X1,25 16 M38X1,5 44 46 16 35 156 45 24 111 196 12 1/4" GAS
AF 040 0160 Download 40 160 M12X1,25 16 M38X1,5 44 46 16 35 156 45 24 111 196 12 1/4" GAS
AF 040 0200 Download 40 200 M12X1,25 16 M38X1,5 44 46 16 35 156 45 24 111 196 12 1/4" GAS
AF 040 0250 Download 40 250 M12X1,25 16 M38X1,5 44 46 16 35 156 45 24 111 196 12 1/4" GAS
AF 040 0320 Download 40 320 M12X1,25 16 M38X1,5 44 46 16 35 156 45 24 111 196 12 1/4" GAS
AF 040 0400 Download 40 400 M12X1,25 16 M38X1,5 44 46 16 35 156 45 24 111 196 12 1/4" GAS
AF 040 0500 Download 40 500 M12X1,25 16 M38X1,5 44 46 16 35 156 45 24 111 196 12 1/4" GAS
AF 050 0010 Download 50 10 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0025 Download 50 25 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0050 Download 50 50 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0080 Download 50 80 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0100 Download 50 100 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0125 Download 50 125 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0160 Download 50 160 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0200 Download 50 200 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0250 Download 50 250 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0320 Download 50 320 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0400 Download 50 400 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0500 Download 50 500 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 063 0010 Download 63 10 M16X1,5 20 M45X1,5 67,5 70 18 38 174 50 32 124 224 16 3/8" GAS
AF 063 0025 Download 63 25 M16X1,5 20 M45X1,5 67,5 70 18 38 174 50 32 124 224 16 3/8" GAS
AF 063 0050 Download 63 50 M16X1,5 20 M45X1,5 67,5 70 18 38 174 50 32 124 224 16 3/8" GAS
AF 063 0080 Download 63 80 M16X1,5 20 M45X1,5 67,5 70 18 38 174 50 32 124 224 16 3/8" GAS
AF 063 0100 Download 63 100 M16X1,5 20 M45X1,5 67,5 70 18 38 174 50 32 124 224 16 3/8" GAS
AF 063 0125 Download 63 125 M16X1,5 20 M45X1,5 67,5 70 18 38 174 50 32 124 224 16 3/8" GAS
AF 063 0160 Download 63 160 M16X1,5 20 M45X1,5 67,5 70 18 38 174 50 32 124 224 16 3/8" GAS
AF 063 0200 Download 63 200 M16X1,5 20 M45X1,5 67,5 70 18 38 174 50 32 124 224 16 3/8" GAS
AF 063 0250 Download 63 250 M16X1,5 20 M45X1,5 67,5 70 18 38 174 50 32 124 224 16 3/8" GAS
AF 063 0320 Download 63 320 M16X1,5 20 M45X1,5 67,5 70 18 38 174 50 32 124 224 16 3/8" GAS
AF 063 0400 Download 63 400 M16X1,5 20 M45X1,5 67,5 70 18 38 174 50 32 124 224 16 3/8" GAS
AF 063 0500 Download 63 500 M16X1,5 20 M45X1,5 67,5 70 18 38 174 50 32 124 224 16 3/8" GAS
