Air Pipeline "INFINITY">

Air Pipeline "INFINITY" Series

>90259
90259

FITTING WITH CONDENSE EXHAUST INCORPORATED

Technical characteristics / catalogFile BIM Aignep Scan Labels Instructions Certifications
FITTING WITH CONDENSE EXHAUST INCORPORATED
FITTING WITH CONDENSE EXHAUST INCORPORATED

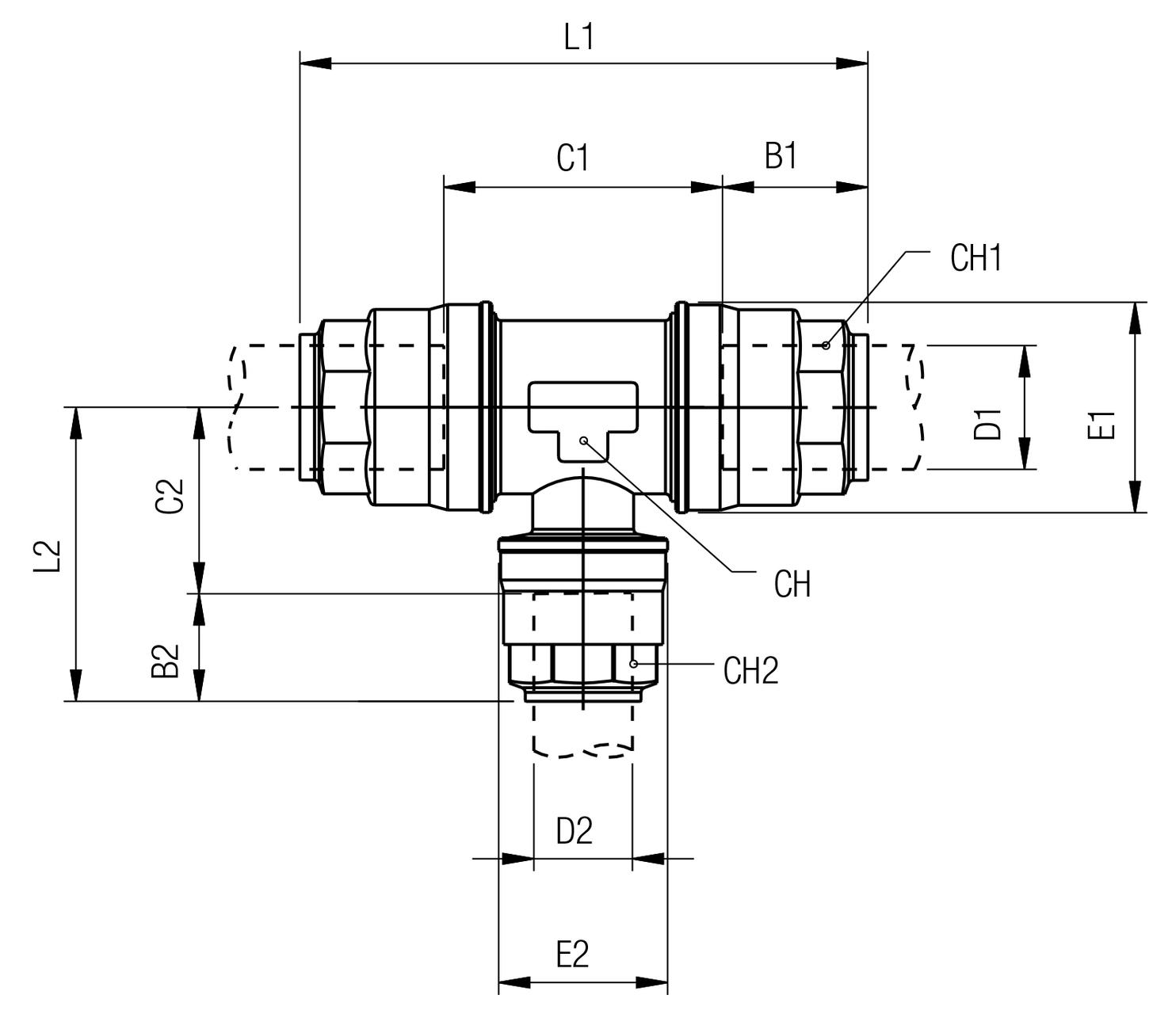

Code  Draw D1 D2 B1 B2 C1 C2 E1 E2 L1 L2 CH CH1 CH2 * Bag
90230 00 001     Download 20 20 31,5 31,5 34,5 22,5 34,5 34,5 98 54,5 21 30 30 3
90259 00 002     Download 25 20 46 31.5 54,5 31,5 42,5 34,5 146,5 63 45 45 30 2
90259 00 003     Download 32 20 46 38 52 34,5 52 34,5 146,5 70 45 45 35 1
90259 00 004     Download 40 20 52,5 31.5 60 34,5 63 34,5 165,5 66 55 55 30 1
90259 00 005     Download 50 20 52,5 38 60 34,5 73 34,5 165,5 73 55 55 35 1
90259 00 005 A     Download 50 20 58,5 33 105 57 84 40 222 90 69 68 30 Aluminium 1
90259 00 006 A     Download 63 20 57,5 33 87,5 64,5 94 40 205,5 97 80 75 30 Aluminium 1
Code Draw D1 D2 B1 B2 C1 C2 E1 E2 L1 L2 CH CH1 CH2 * Bag
90230 00 001 Download 20 20 31,5 31,5 34,5 22,5 34,5 34,5 98 54,5 21 30 30 3
90259 00 002 Download 25 20 46 31.5 54,5 31,5 42,5 34,5 146,5 63 45 45 30 2
90259 00 003 Download 32 20 46 38 52 34,5 52 34,5 146,5 70 45 45 35 1
90259 00 004 Download 40 20 52,5 31.5 60 34,5 63 34,5 165,5 66 55 55 30 1
90259 00 005 Download 50 20 52,5 38 60 34,5 73 34,5 165,5 73 55 55 35 1
90259 00 005 A Download 50 20 58,5 33 105 57 84 40 222 90 69 68 30 Aluminium 1
90259 00 006 A Download 63 20 57,5 33 87,5 64,5 94 40 205,5 97 80 75 30 Aluminium 1
