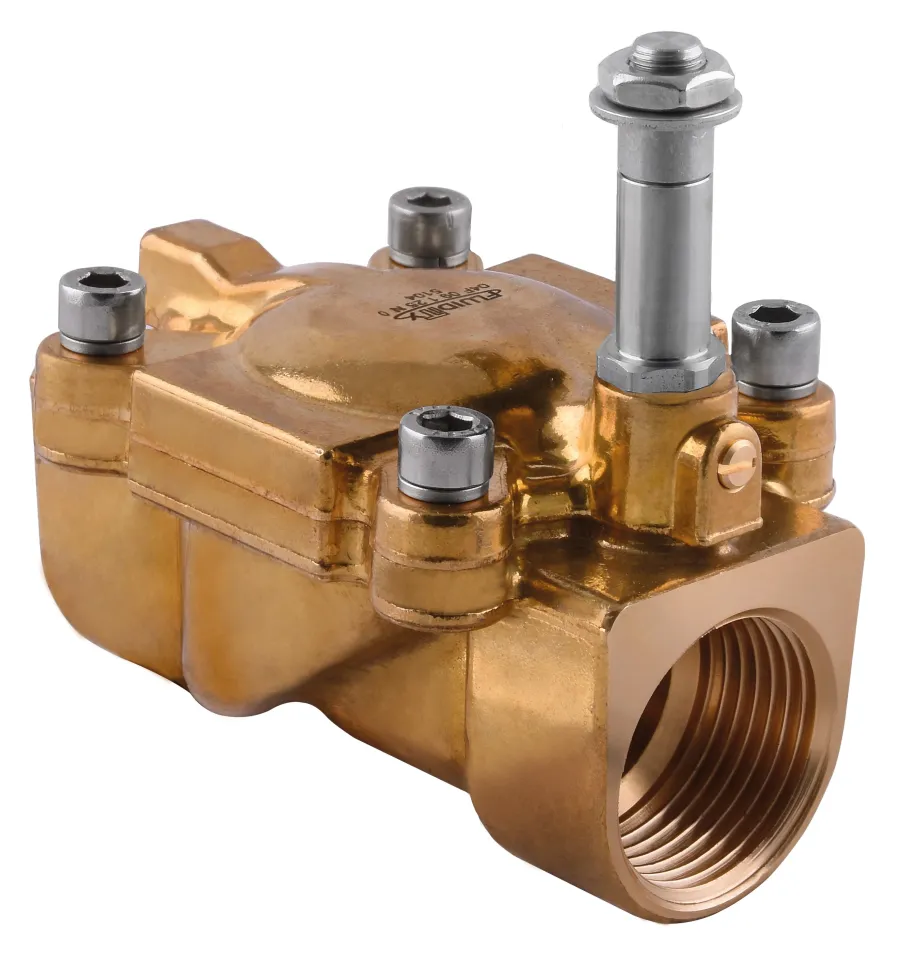

ELETROVÁLVULAS SERVO-PILOTADAS

H = Sem acionamento manual 4 = Sem acionamento manual e com membrana reforçada e guiada 0 = Com acionamento manual 2 = Com acionamento manual e com membrana reforçada e guiada

Código	Desenhos 3D	Versão	Material das vedações	Temperatura	Conexões	Ø Orifício (mm)	Viscosidade (cSt)	Kv (m3/h)	OPD (ΔP) - DC (6.5 W)	OPD (ΔP) - DC (8 W)	OPD (ΔP) - AC (7.5 VA)	OPD (ΔP) - AC (11 VA)	OPD (ΔP) - DC (5.3 W) - Atex Ex m	OPD (ΔP) - AC (5.3 W) - Atex Ex m	Embal.
04F 03 1 10 N H	Solicitar acesso	H	NBR	-10°C +90°C	1/4"	10	25	1.88	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 03 1 10 V H	Solicitar acesso	H	FKM	-10°C +140°C	1/4"	10	25	1.88	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 03 1 10 E H	Solicitar acesso	H	EPDM	-10°C +140°C	1/4"	10	25	1.88	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 04 1 14 N H	Solicitar acesso	H	NBR	-10°C +90°C	3/8"	14	25	3.32	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 04 1 14 V H	Solicitar acesso	H	FKM	-10°C +140°C	3/8"	14	25	3.32	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 04 1 14 E H	Solicitar acesso	H	EPDM	-10°C +140°C	3/8"	14	25	3.32	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 05 1 14 N H	Solicitar acesso	H	NBR	-10°C +90°C	1/2"	14	25	3.53	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 05 1 14 V H	Solicitar acesso	H	FKM	-10°C +140°C	1/2"	14	25	3.53	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 05 1 14 E H	Solicitar acesso	H	EPDM	-10°C +140°C	1/2"	14	25	3.53	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 07 1 18 N H	Solicitar acesso	H	NBR	-10°C +90°C	3/4"	18	25	5.56	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 07 1 18 V H	Solicitar acesso	H	FKM	-10°C +140°C	3/4"	18	25	5.56	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 07 1 18 E H	Solicitar acesso	H	EPDM	-10°C +140°C	3/4"	18	25	5.56	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 09 1 25 N H	Solicitar acesso	H	NBR	-10°C +90°C	1"	25	25	10.97	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 09 1 25 V H	Solicitar acesso	H	FKM	-10°C +140°C	1"	25	25	10.97	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 09 1 25 E H	Solicitar acesso	H	EPDM	-10°C +140°C	1"	25	25	10.97	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 07 1 18 N 4	Solicitar acesso	4	NBR	-10°C +90°C	3/4"	18	25	4.91	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 07 1 18 V 4	Solicitar acesso	4	FKM	-10°C +140°C	3/4"	18	25	4.91	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 07 1 18 E 4	Solicitar acesso	4	EPDM	-10°C +140°C	3/4"	18	25	4.91	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 09 1 25 N 4	Solicitar acesso	4	NBR	-10°C +90°C	1"	25	25	9.32	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 09 1 25 V 4	Solicitar acesso	4	FKM	-10°C +140°C	1"	25	25	9.32	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 09 1 25 E 4	Solicitar acesso	4	EPDM	-10°C +140°C	1"	25	25	9.32	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 03 1 10 N 0	Solicitar acesso	0	NBR	-10°C +90°C	1/4"	10	25	1.88	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 03 1 10 V 0	Solicitar acesso	0	FKM	-10°C +140°C	1/4"	10	25	1.88	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 03 1 10 E 0	Solicitar acesso	0	EPDM	-10°C +140°C	1/4"	10	25	1.88	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 04 1 14 N 0	Solicitar acesso	0	NBR	-10°C +90°C	3/8"	14	25	3.32	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 04 1 14 V 0	Solicitar acesso	0	FKM	-10°C +140°C	3/8"	14	25	3.32	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 04 1 14 E 0	Solicitar acesso	0	EPDM	-10°C +140°C	3/8"	14	25	3.32	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 05 1 14 N 0	Solicitar acesso	0	NBR	-10°C +90°C	1/2"	14	25	3.53	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 05 1 14 V 0	Solicitar acesso	0	FKM	-10°C +140°C	1/2"	14	25	3.53	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 05 1 14 E 0	Solicitar acesso	0	EPDM	-10°C +140°C	1/2"	14	25	3.53	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 07 1 18 N 0	Solicitar acesso	0	NBR	-10°C +90°C	3/4"	18	25	5.56	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 07 1 18 V 0	Solicitar acesso	0	FKM	-10°C +140°C	3/4"	18	25	5.56	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 07 1 18 E 0	Solicitar acesso	0	EPDM	-10°C +140°C	3/4"	18	25	5.56	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 09 1 25 N 0	Solicitar acesso	0	NBR	-10°C +90°C	1"	25	25	10.97	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 09 1 25 V 0	Solicitar acesso	0	FKM	-10°C +140°C	1"	25	25	10.97	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 09 1 25 E 0	Solicitar acesso	0	EPDM	-10°C +140°C	1"	25	25	10.97	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 07 1 18 N 2	Solicitar acesso	2	NBR	-10°C +90°C	3/4"	18	25	4.91	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 07 1 18 V 2	Solicitar acesso	2	FKM	-10°C +140°C	3/4"	18	25	4.91	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 07 1 18 E 2	Solicitar acesso	2	EPDM	-10°C +140°C	3/4"	18	25	4.91	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 09 1 25 N 2	Solicitar acesso	2	NBR	-10°C +90°C	1"	25	25	9.32	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 09 1 25 V 2	Solicitar acesso	2	FKM	-10°C +140°C	1"	25	25	9.32	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
04F 09 1 25 E 2	Solicitar acesso	2	EPDM	-10°C +140°C	1"	25	25	9.32	0.15 - 12 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	0.15 - 16 bar	0.15 - 18 bar	1
