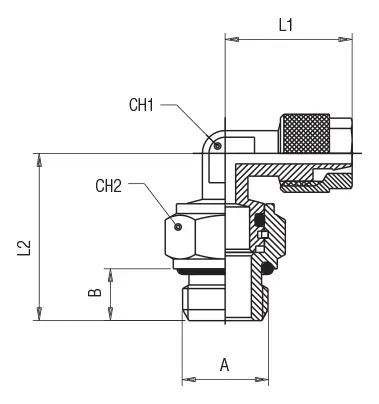

CONEXÃO EM “L” ORIENTÁVEL COM ROSCA MACHO PARALELA
| Código | Desenhos 3D | Tubo | A | B | L1 | L2 | CH1 | CH2 | Embal. | Rohr | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 01115 00 006 | Solicitar acesso | 4/2.7 | 1/8 | 5.4 | 18.5 | 22 | 8 | 13 | 10 | ||
| 01115 00 011 | Solicitar acesso | M5 | 3.6 | 19.5 | 20 | 8 | 8 | 10 | 6/4 | ||
| 01115 00 001 | Solicitar acesso | 6/4 | 1/8 | 5.4 | 20.6 | 22 | 8 | 13 | 10 | ||
| 01115 00 002 | Solicitar acesso | 6/4 | 1/4 | 7.1 | 20.6 | 26 | 8 | 16 | 10 | ||
| 01115 00 003 | Solicitar acesso | 8/6 | 1/8 | 5.4 | 21.6 | 21.6 | 9 | 13 | 10 | ||
| 01115 00 004 | Solicitar acesso | 8/6 | 1/4 | 7.1 | 23.1 | 26.5 | 9 | 16 | 10 | ||
| 01115 00 014 | Solicitar acesso | 10/6.5 | 1/4 | 7.1 | 24 | 27.5 | 11 | 16 | 10 | ||
| 01115 00 015 | Solicitar acesso | 10/6.5 | 3/8 | 8.1 | 24 | 29.5 | 11 | 18 | 10 | ||
| 01115 00 005 | Solicitar acesso | 10/8 | 1/4 | 7.1 | 24 | 27.5 | 11 | 16 | 10 | ||
| 01115 00 013 | Solicitar acesso | 10/8 | 3/8 | 8.1 | 24 | 29.9 | 11 | 18 | 10 | ||
| 01115 00 018 | Solicitar acesso | 12/8 | 3/8 | 8.1 | 25.5 | 31.1 | 13 | 18 | 10 | ||
| 01115 00 019 | Solicitar acesso | 12/8 | 1/2 | 9. | 25.5 | 32.1 | 13 | 22 | 10 | ||
| 01115 00 016 | Solicitar acesso | 12/10 | 3/8 | 8.1 | 25.5 | 31.1 | 13 | 18 | 10 | ||
| 01115 00 017 | Solicitar acesso | 12/10 | 1/2 | 9.6 | 25.5 | 32.1 | 13 | 22 | 10 |
