85170

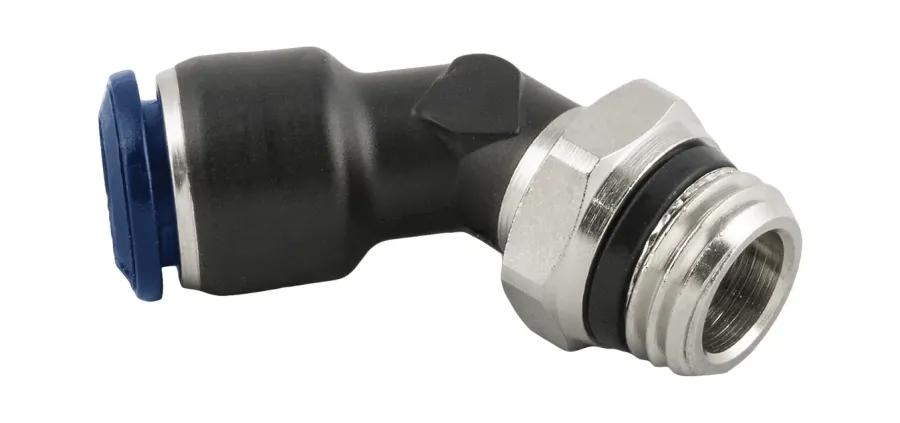

CONEXÃO ORIENTÁVEL A 45° COM ROSCA "UNIVERSAL SHORT"

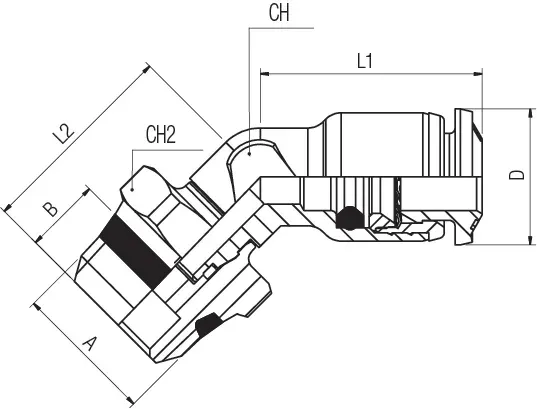

| Código | Desenhos 3D | Tubo | A | B | L1 | L2 | CH1 | CH2 | D | Embal. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 85170 00 001 | Solicitar acesso | 5/32 | 1/8 | 5.5 | 12.5 | 16.5 | 7 | 13 | 10 | 10 | |
| 85170 00 006 | Solicitar acesso | 1/4 | 1/8 | 5.5 | 20.5 | 17.5 | 9 | 13 | 12 | 10 | |
| 85170 00 007 | Solicitar acesso | 1/4 | 1/4 | 7 | 20.5 | 18.9 | 9 | 15 | 12 | 10 | |
| 85170 00 008 | Solicitar acesso | 5/16 | 1/8 | 5.5 | 22 | 18.5 | 10 | 13 | 14 | 10 | |
| 85170 00 009 | Solicitar acesso | 5/16 | 1/4 | 7 | 22 | 20 | 10 | 15 | 14 | 10 | |
| 85170 00 010 | Solicitar acesso | 5/16 | 3/8 | 7.5 | 22 | 20.5 | 10 | 17 | 14 | 10 | |
| 85170 00 014 | Solicitar acesso | 3/8 | 1/4 | 7 | 26.5 | 21.8 | 13 | 16 | 17 | 10 | |
| 85170 00 015 | Solicitar acesso | 3/8 | 3/8 | 7.5 | 26.5 | 21.8 | 13 | 17 | 17 | 10 | |
| 85170 00 016 | Solicitar acesso | 3/8 | 1/2 | 9 | 26.5 | 24.3 | 13 | 21 | 17 | 10 | |
| 85170 00 017 | Solicitar acesso | 1/2 | 1/4 | 7 | 30 | 23.1 | 16 | 16 | 20 | 10 | |
| 85170 00 018 | Solicitar acesso | 1/2 | 3/8 | 7.5 | 30 | 23.1 | 16 | 17 | 20 | 10 | |
| 85170 00 019 | Solicitar acesso | 1/2 | 1/2 | 9 | 30 | 25.6 | 16 | 21 | 20 | 10 |
