70116

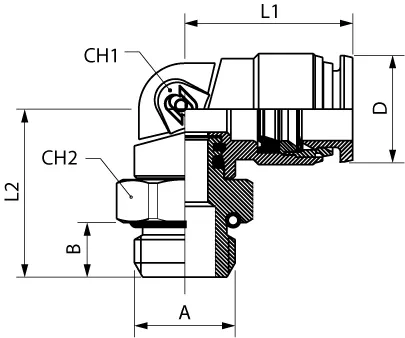

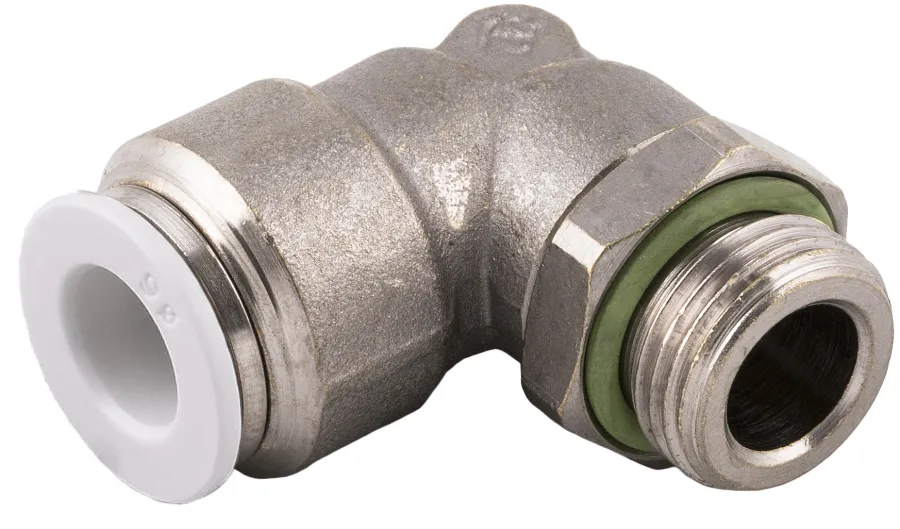

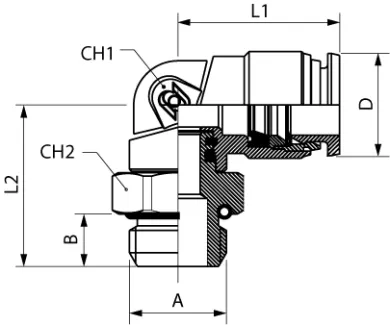

CONEXÃO EM “L” ORIENTÁVEL COM ROSCA MACHO PARALELA
| Código | Desenhos 3D | Tubo | A | B | L1 | L2 | CH1 | CH2 | D | Embal. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 70116 00 002 | Solicitar acesso | 4 | M5 | 3.6 | 18 | 17.5 | 9 | 8 | 10 | 10 | |
| 70116 00 003 | Solicitar acesso | 4 | 1/8 | 5.4 | 18 | 18 | 9 | 13 | 10 | 10 | |
| 70116 00 008 | Solicitar acesso | 6 | 1/8 | 5.4 | 21 | 20 | 11 | 13 | 12.5 | 10 | |
| 70116 00 009 | Solicitar acesso | 6 | 1/4 | 7.1 | 21 | 21.5 | 11 | 16 | 12.5 | 10 | |
| 70116 00 010 | Solicitar acesso | 8 | 1/8 | 5.4 | 22.5 | 22.5 | 12 | 13 | 14.5 | 10 | |
| 70116 00 011 | Solicitar acesso | 8 | 1/4 | 7.1 | 22.5 | 23 | 12 | 16 | 14.5 | 10 | |
| 70116 00 014 | Solicitar acesso | 10 | 1/4 | 7.1 | 26.5 | 25.5 | 14 | 16 | 17.5 | 10 | |
| 70116 00 015 | Solicitar acesso | 10 | 3/8 | 8.1 | 26.5 | 25 | 14 | 20 | 17.5 | 10 | |
| 70116 00 017 | Solicitar acesso | 12 | 3/8 | 8.1 | 31.5 | 27 | 16 | 20 | 21.5 | 10 |
