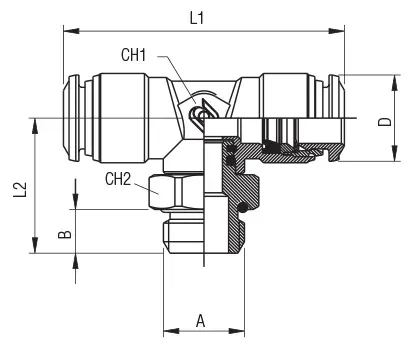

Código | Desenhos 3D | Tubo | A | B | L1 | L2 | CH1 | CH2 | D | Embal. | |
---|---|---|---|---|---|---|---|---|---|---|---|
57216 00 002 | Solicitar acesso | 4 | M5 | 3.6 | 34 | 18 | 9 | 8 | 10 | 10 | |
57216 00 003 | Solicitar acesso | 4 | 1/8 | 5.4 | 34 | 18.5 | 9 | 13 | 10 | 10 | |
57216 00 004 | Solicitar acesso | 4 | 1/4 | 7.1 | 34 | 20 | 9 | 16 | 10 | 10 | |
57216 00 005 | Solicitar acesso | 5 | M5 | 3.6 | 40 | 20,5 | 11 | 11 | 12,5 | 10 | |
57216 00 006 | Solicitar acesso | 5 | 1/8 | 5.4 | 40 | 20,5 | 11 | 13 | 12,5 | 10 | |
57216 00 007 | Solicitar acesso | 6 | M5 | 3.6 | 42 | 20,5 | 11 | 11 | 12,5 | 10 | |
57216 00 008 | Solicitar acesso | 6 | 1/8 | 5.4 | 42 | 20,5 | 11 | 13 | 12,5 | 10 | |
57216 00 009 | Solicitar acesso | 6 | 1/4 | 7.1 | 42 | 22 | 11 | 16 | 12,5 | 10 | |
57216 00 010 | Solicitar acesso | 8 | 1/8 | 5.4 | 45 | 23,5 | 13 | 13 | 14,5 | 10 | |
57216 00 011 | Solicitar acesso | 8 | 1/4 | 7.1 | 45 | 24 | 13 | 16 | 14,5 | 10 | |
57216 00 012 | Solicitar acesso | 8 | 3/8 | 8.1 | 45 | 26 | 13 | 20 | 14,5 | 10 | |
57216 00 013 | Solicitar acesso | 8 | 1/2 | 9.6 | 45 | 27,5 | 13 | 25 | 14,5 | 10 | |
57216 00 014 | Solicitar acesso | 10 | 1/4 | 7.1 | 53 | 27,5 | 14 | 16 | 17,5 | 10 | |
57216 00 015 | Solicitar acesso | 10 | 3/8 | 8.1 | 53 | 27 | 14 | 20 | 17,5 | 10 | |
57216 00 016 | Solicitar acesso | 10 | 1/2 | 9.6 | 53 | 28,5 | 14 | 25 | 17,5 | 10 | |
57216 00 017 | Solicitar acesso | 12 | 3/8 | 8.1 | 62,5 | 29,5 | 16 | 20 | 21,5 | 10 | |
57216 00 018 | Solicitar acesso | 12 | 1/2 | 9.6 | 62,5 | 31 | 16 | 25 | 21,5 | 10 | |
57216 00 019 | Solicitar acesso | 14 | 3/8 | 8.1 | 62,5 | 29,5 | 16 | 20 | 21,5 | 10 | |
57216 00 020 | Solicitar acesso | 14 | 1/2 | 9.6 | 62,5 | 31 | 16 | 25 | 21,5 | 10 | |
57216 00 025 | Solicitar acesso | 16 | 3/8 | 8.1 | 66,5 | 40 | 19 | 25 | 24 | 10 | |
57216 00 026 | Solicitar acesso | 16 | 1/2 | 9.6 | 66,5 | 41,5 | 19 | 25 | 24 | 10 | |
57216 00 021 | Solicitar acesso | 6 | M12X1 | 7.3 | 42 | 22 | 11 | 16 | 12,5 | 10 | |
57216 00 022 | Solicitar acesso | 6 | M12X1,25 | 7.3 | 42 | 22 | 11 | 16 | 12,5 | 10 | |
57216 00 023 | Solicitar acesso | 6 | M12X1,5 | 7.3 | 42 | 22 | 11 | 16 | 12,5 | 10 |
