50116

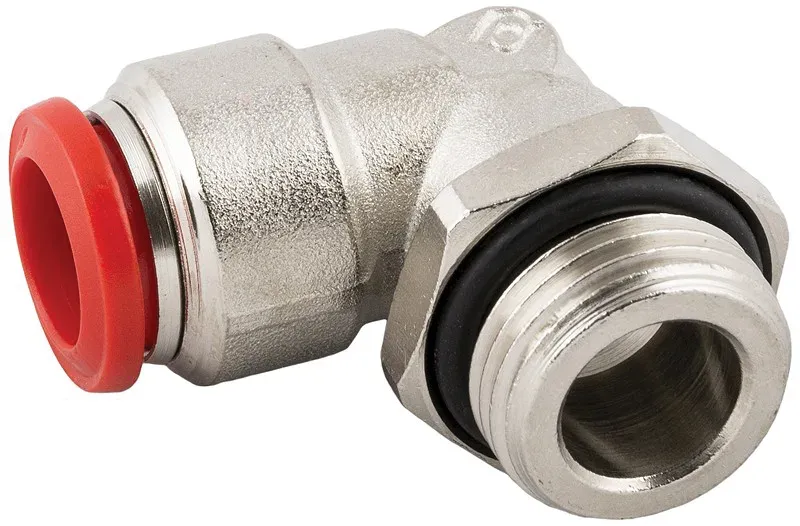

CONEXÃO MACHO EM "L" ORIENTÁVEL COM ROSCA PARALELA

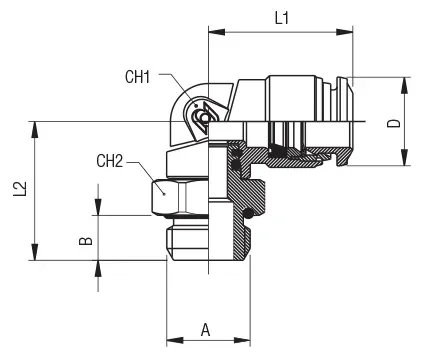

| Código | Desenhos 3D | Tubo | A | B | L1 | L2 | CH1 | CH2 | D | Embal. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 50116 00 001 | Solicitar acesso | 3 | M5 | 3.6 | 16,5 | 17.5 | 9 | 8 | 10 | 10 | |
| 50116 00 002 | Solicitar acesso | 4 | M5 | 3.6 | 18 | 17.5 | 9 | 8 | 10 | 10 | |
| 50116 00 003 | Solicitar acesso | 4 | 1/8 | 5.4 | 18 | 18 | 9 | 13 | 10 | 10 | |
| 50116 00 004 | Solicitar acesso | 4 | 1/4 | 7.1 | 18 | 18 | 9 | 16 | 10 | 10 | |
| 50116 00 005 | Solicitar acesso | 5 | M5 | 3.6 | 20 | 20 | 11 | 11 | 12.5 | 10 | |
| 50116 00 006 | Solicitar acesso | 5 | 1/8 | 5.4 | 20 | 20 | 11 | 13 | 12.5 | 10 | |
| 50116 00 007 | Solicitar acesso | 6 | M5 | 3.6 | 21 | 20 | 11 | 11 | 12.5 | 10 | |
| 50116 00 008 | Solicitar acesso | 6 | 1/8 | 5.4 | 21 | 20 | 11 | 13 | 12.5 | 10 | |
| 50116 00 009 | Solicitar acesso | 6 | 1/4 | 7.1 | 21 | 21,5 | 11 | 16 | 12.5 | 10 | |
| 50116 00 030 | Solicitar acesso | 6 | 3/8 | 8.1 | 21,5 | 21,5 | 11 | 16 | 12.5 | 10 | |
| 50116 00 010 | Solicitar acesso | 8 | 1/8 | 5.4 | 22,5 | 22,5 | 12 | 13 | 14.5 | 10 | |
| 50116 00 011 | Solicitar acesso | 8 | 1/4 | 7.1 | 22,5 | 23 | 12 | 16 | 14.5 | 10 | |
| 50116 00 012 | Solicitar acesso | 8 | 3/8 | 8.1 | 22,5 | 25 | 12 | 20 | 14.5 | 10 | |
| 50116 00 013 | Solicitar acesso | 8 | 1/2 | 9.6 | 22,5 | 26,5 | 12 | 25 | 14.5 | 10 | |
| 50116 00 014 | Solicitar acesso | 10 | 1/4 | 7.1 | 26,5 | 27,5 | 14 | 16 | 17.5 | 10 | |
| 50116 00 015 | Solicitar acesso | 10 | 3/8 | 8.1 | 26,5 | 27 | 14 | 20 | 17.5 | 10 | |
| 50116 00 016 | Solicitar acesso | 10 | 1/2 | 9.6 | 26,5 | 28,5 | 14 | 25 | 17.5 | 10 | |
| 50116 00 025 | Solicitar acesso | 12 | 1/4 | 7.1 | 30,5 | 27,8 | 16 | 16 | 21.5 | 10 | |
| 50116 00 017 | Solicitar acesso | 12 | 3/8 | 8.1 | 31,5 | 27,3 | 16 | 20 | 21.5 | 10 | |
| 50116 00 018 | Solicitar acesso | 12 | 1/2 | 9.6 | 31,5 | 28,8 | 16 | 25 | 21.5 | 10 | |
| 50116 00 019 | Solicitar acesso | 14 | 3/8 | 8.1 | 31,5 | 28,3 | 16 | 20 | 21.5 | 10 | |
| 50116 00 020 | Solicitar acesso | 14 | 1/2 | 9.6 | 31,5 | 29,8 | 16 | 25 | 21.5 | 10 | |
| 50116 00 031 | Solicitar acesso | 16 | 3/8 | 8.1 | 33 | 40 | 19 | 25 | 24 | 10 | |
| 50116 00 032 | Solicitar acesso | 16 | 1/2 | 9.6 | 33 | 41,5 | 19 | 25 | 24 | 10 | |
| 50116 00 026 | Solicitar acesso | 4 | M6X1 | 3.6 | 17,5 | 18 | 9 | 8 | 10 | 10 | |
| 50116 00 027 | Solicitar acesso | 4 | M8X1 | 5.4 | 17,5 | 18 | 9 | 12 | 10 | 10 | |
| 50116 00 028 | Solicitar acesso | 6 | M10X1 | 5.4 | 21 | 21,5 | 11 | 13 | 12 | 10 | |
| 50116 00 021 | Solicitar acesso | 6 | M12X1 | 7.3 | 20 | 22 | 11 | 16 | 12.5 | 10 | |
| 50116 00 022 | Solicitar acesso | 6 | M12X1,25 | 7.3 | 20 | 22 | 11 | 16 | 12.5 | 10 | |
| 50116 00 023 | Solicitar acesso | 6 | M12X1,5 | 7.3 | 20 | 22 | 11 | 16 | 12.5 | 10 | |
| 50116 00 024 | Solicitar acesso | 8 | M12X1,5 | 7.3 | 22,5 | 23,5 | 12 | 16 | 14.5 | 10 |
