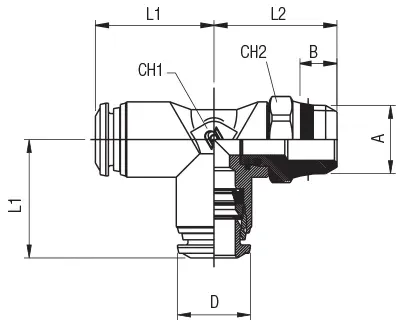

Código | Desenhos 3D | Tubo | A | B | L1 | L2 | CH1 | CH2 | D | Embal. | |
---|---|---|---|---|---|---|---|---|---|---|---|
50223 00 001 | Solicitar acesso | 4 | 1/8 | 5,5 | 17 | 20 | 9 | 13 | 10 | 10 | |
50223 00 002 | Solicitar acesso | 4 | 1/4 | 7 | 17 | 21.5 | 9 | 15 | 10 | 10 | |
50223 00 003 | Solicitar acesso | 5 | 1/8 | 5,5 | 20 | 22 | 11 | 13 | 12.5 | 10 | |
50223 00 004 | Solicitar acesso | 6 | 1/8 | 5,5 | 21 | 22 | 11 | 13 | 12.5 | 10 | |
50223 00 005 | Solicitar acesso | 6 | 1/4 | 7 | 21 | 23,5 | 11 | 15 | 12.5 | 10 | |
50223 00 006 | Solicitar acesso | 8 | 1/8 | 5,5 | 22,5 | 25 | 13 | 13 | 14.5 | 10 | |
50223 00 007 | Solicitar acesso | 8 | 1/4 | 7 | 22,5 | 25 | 13 | 15 | 14.5 | 10 | |
50223 00 008 | Solicitar acesso | 8 | 3/8 | 7,5 | 22,5 | 24,5 | 13 | 17 | 14.5 | 10 | |
50223 00 009 | Solicitar acesso | 8 | 1/2 | 9 | 22,5 | 28 | 13 | 21 | 14.5 | 10 | |
50223 00 010 | Solicitar acesso | 10 | 1/4 | 7 | 26,5 | 28,5 | 14 | 16 | 17.5 | 10 | |
50223 00 011 | Solicitar acesso | 10 | 3/8 | 7,5 | 26,5 | 28 | 14 | 17 | 17.5 | 10 | |
50223 00 012 | Solicitar acesso | 10 | 1/2 | 9 | 26,5 | 29 | 14 | 21 | 17.5 | 10 | |
50223 00 013 | Solicitar acesso | 12 | 3/8 | 7,5 | 31,5 | 29,1 | 16 | 20 | 21.5 | 10 | |
50223 00 014 | Solicitar acesso | 12 | 1/2 | 9 | 31,5 | 31,6 | 16 | 21 | 21.5 | 10 |
