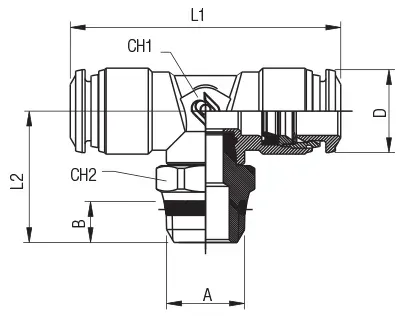

Código | Desenhos 3D | Tubo | A | B | L1 | L2 | CH1 | CH2 | D | Embal. | |
---|---|---|---|---|---|---|---|---|---|---|---|
50211 00 001 | Solicitar acesso | 4 | 1/8 | 5,5 | 34 | 20 | 9 | 13 | 10 | 10 | |
50211 00 002 | Solicitar acesso | 4 | 1/4 | 7 | 34 | 21.5 | 9 | 15 | 10 | 10 | |
50211 00 003 | Solicitar acesso | 5 | 1/8 | 5,5 | 40 | 22 | 11 | 13 | 12.5 | 10 | |
50211 00 004 | Solicitar acesso | 6 | 1/8 | 5,5 | 42 | 22 | 11 | 13 | 12.5 | 10 | |
50211 00 005 | Solicitar acesso | 6 | 1/4 | 7 | 42 | 23,5 | 11 | 15 | 12.5 | 10 | |
50211 00 006 | Solicitar acesso | 8 | 1/8 | 5,5 | 45 | 25,5 | 13 | 13 | 14.5 | 10 | |
50211 00 007 | Solicitar acesso | 8 | 1/4 | 7 | 45 | 25,5 | 13 | 15 | 14.5 | 10 | |
50211 00 008 | Solicitar acesso | 8 | 3/8 | 7,5 | 45 | 26 | 13 | 17 | 14.5 | 10 | |
50211 00 009 | Solicitar acesso | 8 | 1/2 | 9 | 45 | 28,5 | 13 | 21 | 14.5 | 10 | |
50211 00 010 | Solicitar acesso | 10 | 1/4 | 7 | 53 | 28,5 | 14 | 16 | 17.5 | 10 | |
50211 00 011 | Solicitar acesso | 10 | 3/8 | 7,5 | 53 | 28 | 14 | 17 | 17.5 | 10 | |
50211 00 012 | Solicitar acesso | 10 | 1/2 | 9 | 53 | 29 | 14 | 21 | 17.5 | 10 | |
50211 00 013 | Solicitar acesso | 12 | 3/8 | 7,5 | 62,6 | 29,1 | 16 | 20 | 21.5 | 10 | |
50211 00 014 | Solicitar acesso | 12 | 1/2 | 9 | 62,6 | 31,6 | 16 | 21 | 21.5 | 10 | |
50211 00 015 | Solicitar acesso | 14 | 3/8 | 7,5 | 62,6 | 29,1 | 16 | 20 | 21.5 | 10 | |
50211 00 016 | Solicitar acesso | 14 | 1/2 | 9 | 62,6 | 31,6 | 16 | 21 | 21.5 | 10 | |
50211 00 017 | Solicitar acesso | 16 | 3/8 | 7,5 | 65,5 | 40 | 19 | 25 | 24 | 10 | |
50211 00 018 | Solicitar acesso | 16 | 1/2 | 9 | 65,5 | 41,5 | 19 | 25 | 24 | 10 |
