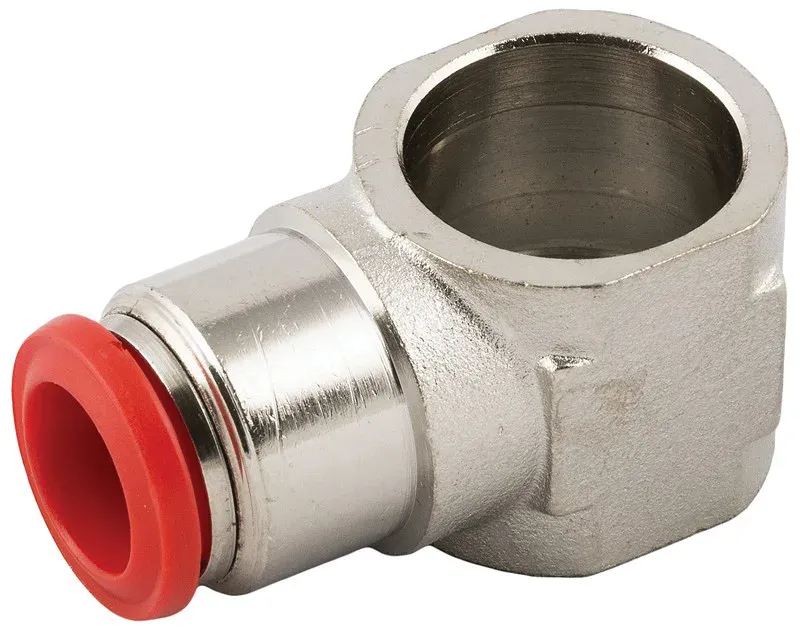

ANEL ORIENTÁVEL EM “L”

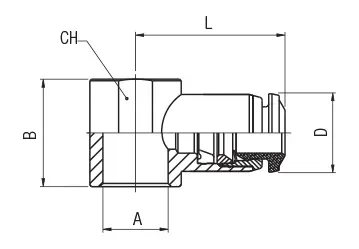

Código	Desenhos 3D	Tubo	A	B	L	CH	D	Embal.
50500 00 019	Solicitar acesso	3	M5	12,5	19	-	10	10
50500 00 020	Solicitar acesso	3	M6	12,5	19	-	10	10
50500 00 001	Solicitar acesso	4	M5	12,5	19	-	10	10
50500 00 002	Solicitar acesso	4	M6	12,5	19	-	10	10
50500 00 003	Solicitar acesso	4	1/8	15	21	14	10	10
50500 00 013	Solicitar acesso	5	M5	12,5	20	-	12.5	10
50500 00 017	Solicitar acesso	5	M6	12,5	20	-	12.5	10
50500 00 014	Solicitar acesso	5	1/8	15	21,5	14	12.5	10
50500 00 015	Solicitar acesso	5	1/4	17	24,5	18	12.5	10
50500 00 016	Solicitar acesso	6	M5	12,5	20,5	-	12.5	10
50500 00 018	Solicitar acesso	6	M6	12,5	20,5	-	12.5	10
50500 00 004	Solicitar acesso	6	1/8	15	22	14	12.5	10
50500 00 005	Solicitar acesso	6	1/4	17	25	18	12.5	10
50500 00 006	Solicitar acesso	8	1/8	15	24	14	14	10
50500 00 007	Solicitar acesso	8	1/4	17	26	18	14	10
50500 00 008	Solicitar acesso	8	3/8	20	28	21	14	10
50500 00 009	Solicitar acesso	10	1/4	17	29	18	17	10
50500 00 010	Solicitar acesso	10	3/8	20	30,5	21	17	10
50500 00 012	Solicitar acesso	12	3/8	20	32,5	21	21.5	10
50500 00 021	Solicitar acesso	12	1/2	24	35	25	21.5	10
50500 00 022	Solicitar acesso	14	1/2	24	35,5	25	21.5	10
