50216N

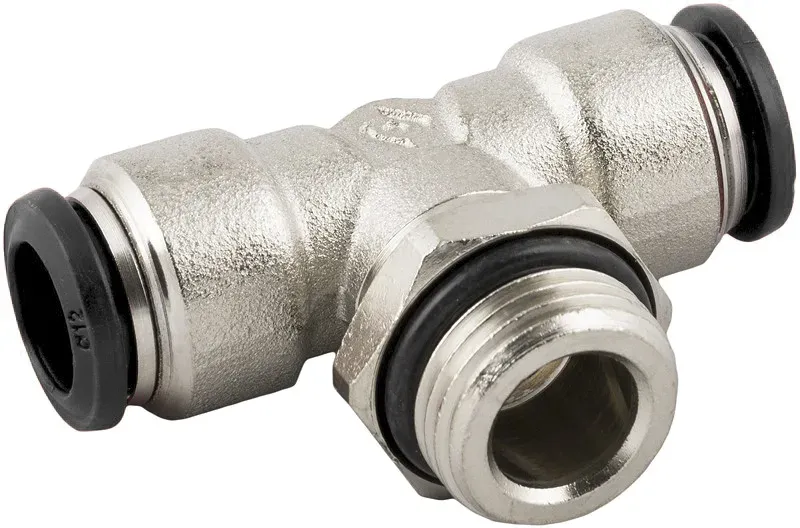

CONEXÃO EM "T" CENTRAL ORIENTÁVEL COM ROSCA MACHO PARALELA

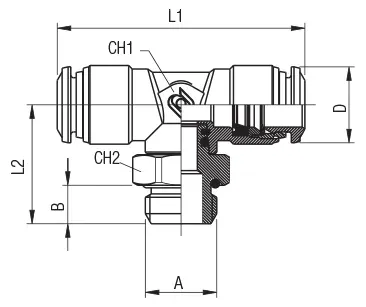

| Código | Desenhos 3D | Tubo | A | B | L1 | L2 | CH1 | CH2 | D | Embal. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 50216 00 N01 | Solicitar acesso | 3 | M5 | 3.6 | 33 | 17 | 9 | 8 | 10 | 10 | |
| 50216 00 N02 | Solicitar acesso | 4 | M5 | 3.6 | 34 | 18 | 9 | 8 | 10 | 10 | |
| 50216 00 N03 | Solicitar acesso | 4 | 1/8 | 5.4 | 34 | 18.5 | 9 | 13 | 10 | 10 | |
| 50216 00 N04 | Solicitar acesso | 4 | 1/4 | 7.1 | 34 | 20 | 9 | 16 | 10 | 10 | |
| 50216 00 N05 | Solicitar acesso | 5 | M5 | 3.6 | 40 | 20,5 | 11 | 11 | 12.5 | 10 | |
| 50216 00 N06 | Solicitar acesso | 5 | 1/8 | 5.4 | 40 | 20,5 | 11 | 13 | 12.5 | 10 | |
| 50216 00 N07 | Solicitar acesso | 6 | M5 | 3.6 | 42 | 20,5 | 11 | 11 | 12.5 | 10 | |
| 50216 00 N08 | Solicitar acesso | 6 | 1/8 | 5.4 | 42 | 20,5 | 11 | 13 | 12.5 | 10 | |
| 50216 00 N09 | Solicitar acesso | 6 | 1/4 | 7.1 | 42 | 22 | 11 | 16 | 12.5 | 10 | |
| 50216 00 N10 | Solicitar acesso | 8 | 1/8 | 5.4 | 45 | 23,5 | 13 | 13 | 14.5 | 10 | |
| 50216 00 N11 | Solicitar acesso | 8 | 1/4 | 7.1 | 45 | 24 | 13 | 16 | 14.5 | 10 | |
| 50216 00 N12 | Solicitar acesso | 8 | 3/8 | 8.1 | 45 | 26 | 13 | 20 | 14.5 | 10 | |
| 50216 00 N13 | Solicitar acesso | 8 | 1/2 | 9.6 | 45 | 27,5 | 13 | 25 | 14.5 | 10 | |
| 50216 00 N14 | Solicitar acesso | 10 | 1/4 | 7.1 | 53 | 27,1 | 14 | 16 | 17.5 | 10 | |
| 50216 00 N15 | Solicitar acesso | 10 | 3/8 | 8.1 | 53 | 26,6 | 14 | 20 | 17.5 | 10 | |
| 50216 00 N16 | Solicitar acesso | 10 | 1/2 | 9.6 | 53 | 28,1 | 14 | 25 | 17.5 | 10 | |
| 50216 00 N17 | Solicitar acesso | 12 | 3/8 | 8.1 | 62,5 | 29,1 | 16 | 20 | 21.5 | 10 | |
| 50216 00 N18 | Solicitar acesso | 12 | 1/2 | 9.6 | 62,5 | 31,6 | 16 | 25 | 21.5 | 10 | |
| 50216 00 N19 | Solicitar acesso | 14 | 3/8 | 8.1 | 62,5 | 29,1 | 16 | 20 | 21.5 | 10 | |
| 50216 00 N20 | Solicitar acesso | 14 | 1/2 | 9.6 | 62,5 | 31,6 | 16 | 25 | 21.5 | 10 | |
| 50216 00 N25 | Solicitar acesso | 16 | 3/8 | 8.1 | 65,5 | 40 | 19 | 25 | 23.5 | 10 | |
| 50216 00 N26 | Solicitar acesso | 16 | 1/2 | 9.6 | 65,5 | 41,5 | 19 | 25 | 23.5 | 10 | |
| 50216 00 N21 | Solicitar acesso | 6 | M12X1 | 7.3 | 42 | 22 | 11 | 16 | 12.5 | 10 | |
| 50216 00 N22 | Solicitar acesso | 6 | M12X1,25 | 7.3 | 42 | 22 | 11 | 16 | 12.5 | 10 | |
| 50216 00 N23 | Solicitar acesso | 6 | M12X1,5 | 7.3 | 42 | 22 | 11 | 16 | 12.5 | 10 |
