CILINDRO PNEUMÁTICO SEM HASTE COM SISTEMA DE GUIA LINEAR

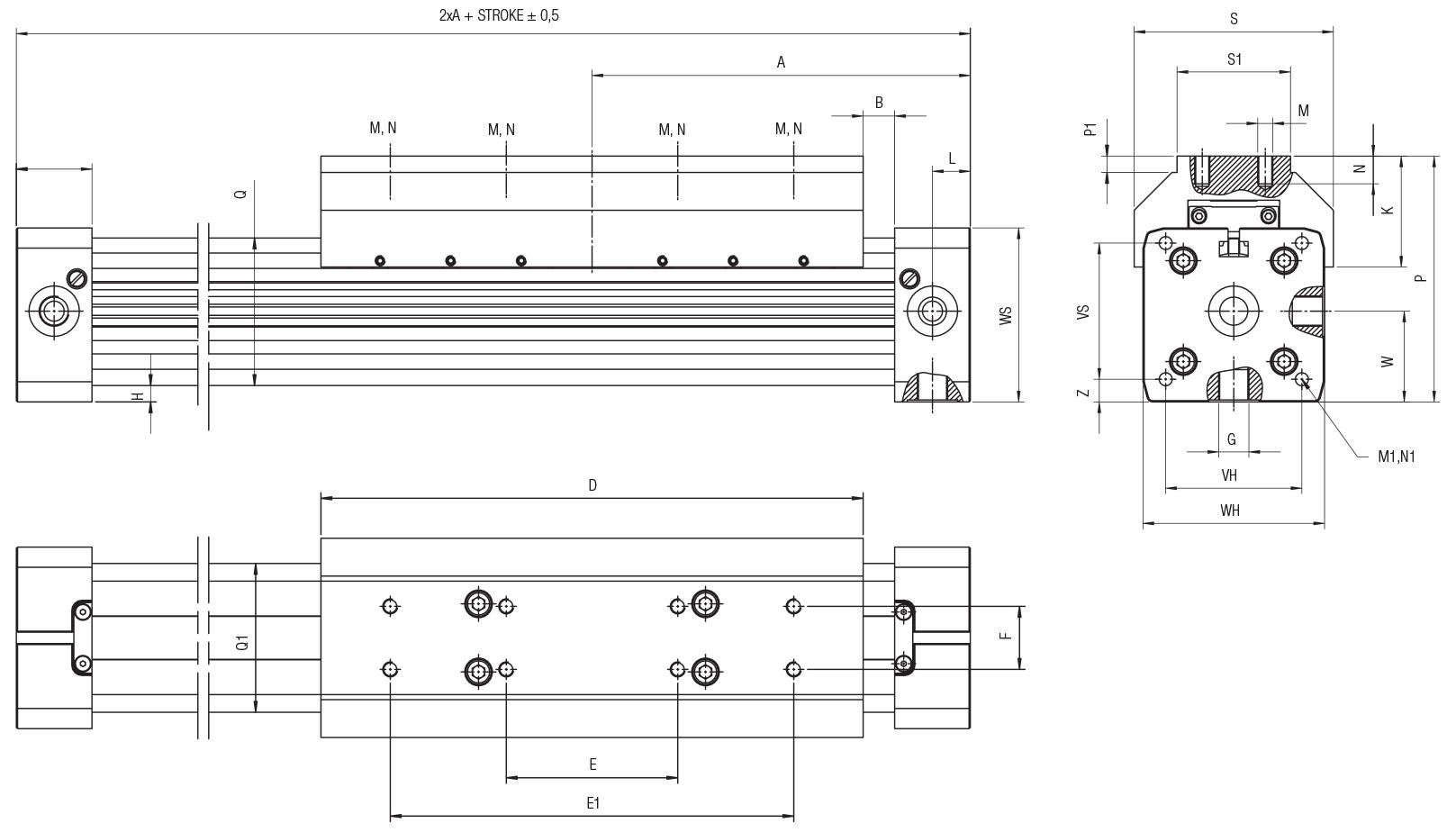

Código	Desenhos 3D	Ø	Curso	A	B	C	D	E	E1	F	G	H	K	L	M	N	M1	N1	P	P1	QXQ1	S	S1	VH	VS	W	WH	WS	Z
RHL 032	Solicitar acesso	32	De 100 a 5700	125	22	27	152	60	120	25	1/4	2	42,5	10,5	M5	10	M6	14	81,5	6,5	52X51	66	40	36	40	30	52	56	8
RHL 040	Solicitar acesso	40	De 100 a 5700	150	12.5	30	215	68	160	25	1/4	7	44	15	M8	10	M6	17	97,5	6,5	58,5X59	79	45	54	54	36	72	69	9
RHL 050	Solicitar acesso	50	De 100 a 5700	175	17.5	33	250	84	190	25	1/4	0,5	48,5	11,7	M8	10	M6	18	110	6,5	77X78	92	50	70	70	43,5	80	80	4
RHL 063	Solicitar acesso	63	De 100 a 5700	215	6.5	55	320	120	240	25	3/8	1,5	56	25	M8	14	M8	18	137	5	102X102	116	50	78	78	62,5	106	106	14,5
