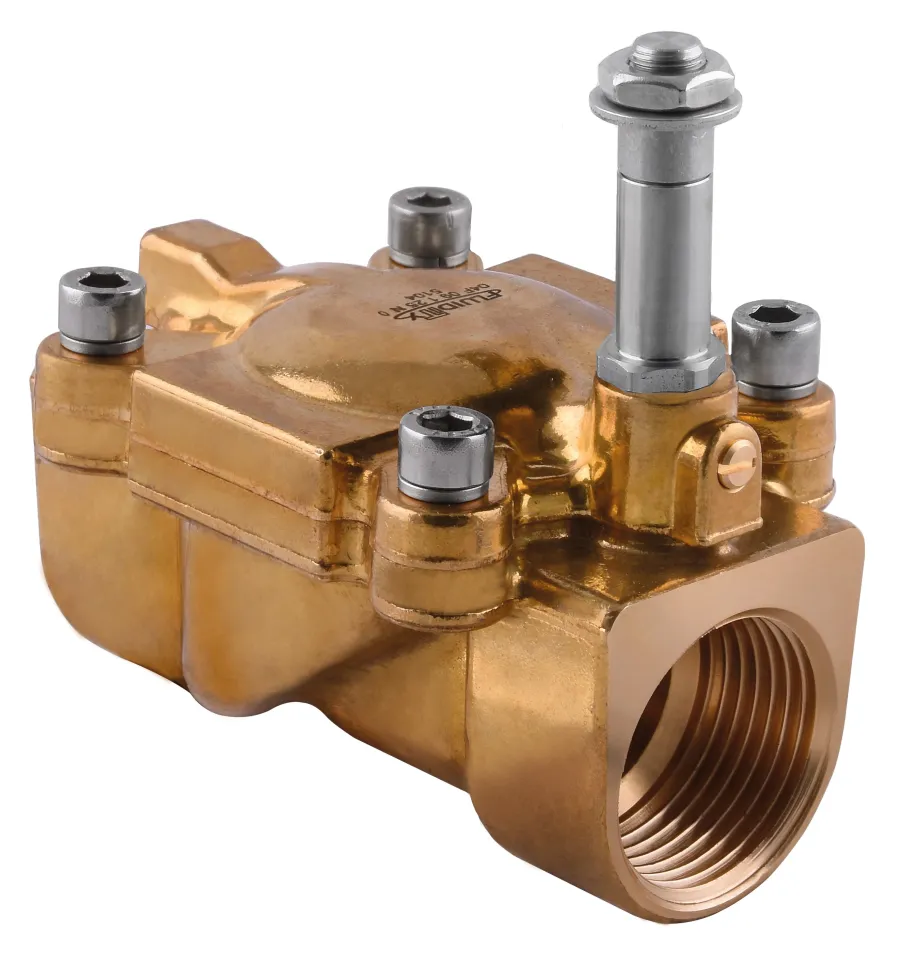

Válvula Solenóide para Fluidos "FLUIDITY">

Serie 04F

>Serie 04F - 2/2 NC - 1/4" - 1"
Serie 04F - 2/2 NC - 1/4" - 1"

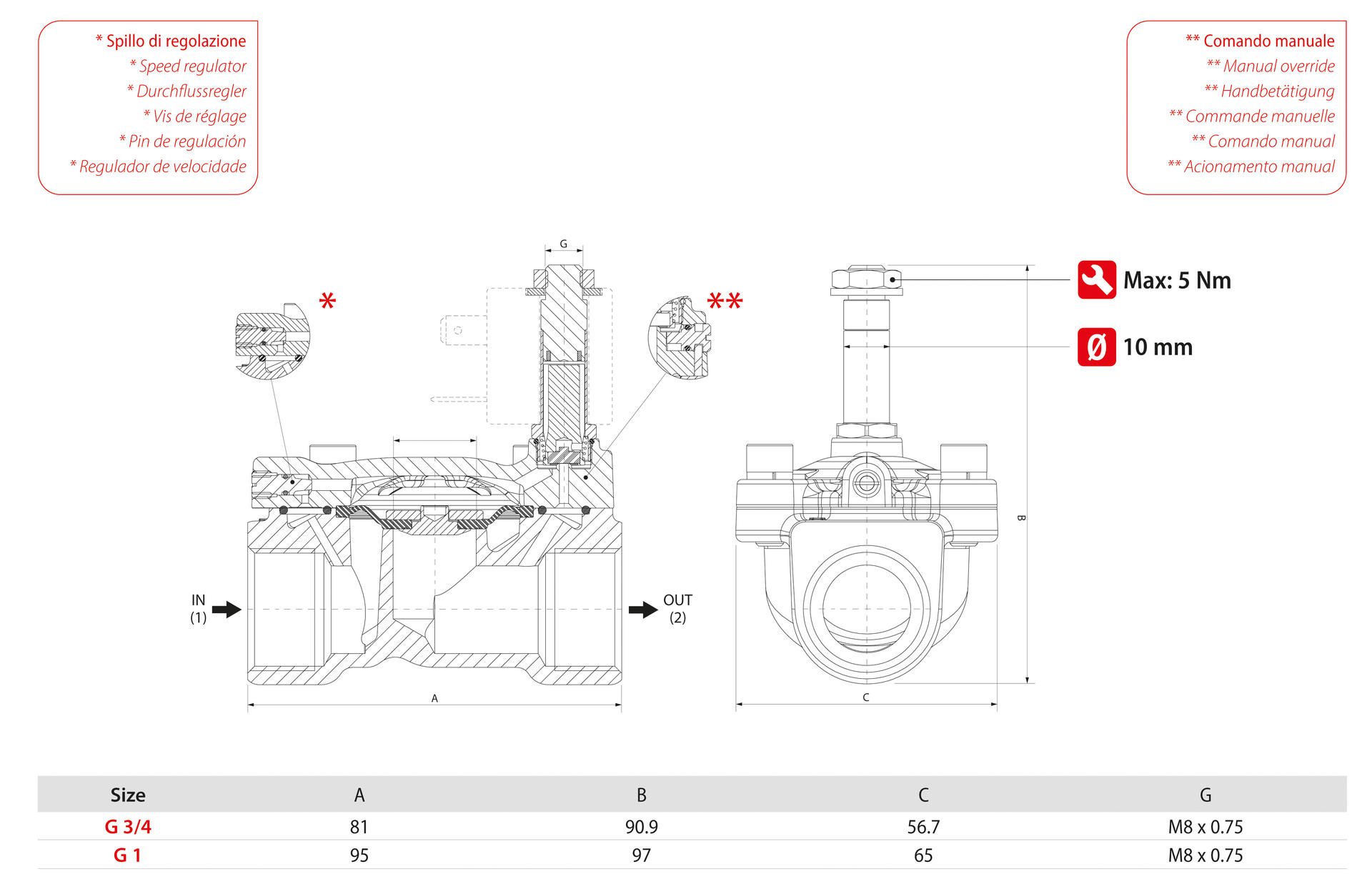

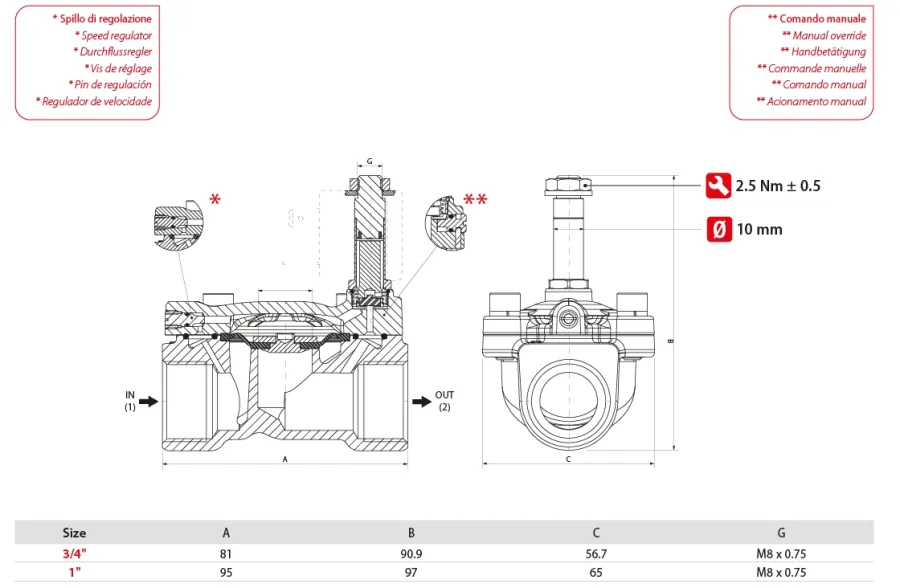

ELETROVÁLVULAS SERVO-PILOTADAS COM REGULADOR DE VELOCIDADE

Características técnicas / CatálogoEtiquetas Aignep Scan Certificações
ELETROVÁLVULAS SERVO-PILOTADAS COM REGULADOR DE VELOCIDADE
ELETROVÁLVULAS SERVO-PILOTADAS COM REGULADOR DE VELOCIDADE
Código  Desenho 3D Versão Material das vedações Temperatura Conexões Ø Orifício (mm) Viscosidade (cSt) Kv (m3/h) OPD (ΔP) - DC (6.5 W) OPD (ΔP) - DC (8 W) OPD (ΔP) - AC (7.5 VA) OPD (ΔP) - AC (11 VA) OPD (ΔP) - DC (5.3 W) - Atex Ex m OPD (ΔP) - AC (5.3 W) - Atex Ex m Embal.
04F 07 1 18 N T     Download T NBR -10°C +90°C 3/4" 18 25 5.56 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 07 1 18 V T     Download T FKM -10°C +140°C 3/4" 18 25 5.56 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 07 1 18 E T     Download T EPDM -10°C +140°C 3/4" 18 25 5.56 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 09 1 25 N T     Download T NBR -10°C +90°C 1" 25 25 10.97 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 09 1 25 V T     Download T FKM -10°C +140°C 1" 25 25 10.97 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 09 1 25 E T     Download T EPDM -10°C +140°C 1" 25 25 10.97 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 07 1 18 N 5     Download 5 NBR -10°C +90°C 3/4" 18 25 4.91 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 07 1 18 V 5     Download 5 FKM -10°C +140°C 3/4" 18 25 4.91 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 07 1 18 E 5     Download 5 EPDM -10°C +140°C 3/4" 18 25 4.91 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 09 1 25 N 5     Download 5 NBR -10°C +90°C 1" 25 25 9.32 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 09 1 25 V 5     Download 5 FKM -10°C +140°C 1" 25 25 9.32 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 09 1 25 E 5     Download 5 EPDM -10°C +140°C 1" 25 25 9.32 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 07 1 18 N 1     Download 1 NBR -10°C +90°C 3/4" 18 25 5.56 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 07 1 18 V 1     Download 1 FKM -10°C +140°C 3/4" 18 25 5.56 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 07 1 18 E 1     Download 1 EPDM -10°C +140°C 3/4" 18 25 5.56 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 09 1 25 N 1     Download 1 NBR -10°C +90°C 1" 25 25 10.97 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 09 1 25 V 1     Download 1 FKM -10°C +140°C 1" 25 25 10.97 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 09 1 25 E 1     Download 1 EPDM -10°C +140°C 1" 25 25 10.97 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 07 1 18 N 3     Download 3 NBR -10°C +90°C 3/4" 18 25 4.91 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 07 1 18 V 3     Download 3 FKM -10°C +140°C 3/4" 18 25 4.91 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 07 1 18 E 3     Download 3 EPDM -10°C +140°C 3/4" 18 25 4.91 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 09 1 25 N 3     Download 3 NBR -10°C +90°C 1" 25 25 9.32 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 09 1 25 V 3     Download 3 FKM -10°C +140°C 1" 25 25 9.32 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 09 1 25 E 3     Download 3 EPDM -10°C +140°C 1" 25 25 9.32 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
Código Desenho 3D Versão Material das vedações Temperatura Conexões Ø Orifício (mm) Viscosidade (cSt) Kv (m3/h) OPD (ΔP) - DC (6.5 W) OPD (ΔP) - DC (8 W) OPD (ΔP) - AC (7.5 VA) OPD (ΔP) - AC (11 VA) OPD (ΔP) - DC (5.3 W) - Atex Ex m OPD (ΔP) - AC (5.3 W) - Atex Ex m Embal.
04F 07 1 18 N T Download T NBR -10°C +90°C 3/4" 18 25 5.56 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 07 1 18 V T Download T FKM -10°C +140°C 3/4" 18 25 5.56 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 07 1 18 E T Download T EPDM -10°C +140°C 3/4" 18 25 5.56 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 09 1 25 N T Download T NBR -10°C +90°C 1" 25 25 10.97 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 09 1 25 V T Download T FKM -10°C +140°C 1" 25 25 10.97 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 09 1 25 E T Download T EPDM -10°C +140°C 1" 25 25 10.97 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 07 1 18 N 5 Download 5 NBR -10°C +90°C 3/4" 18 25 4.91 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 07 1 18 V 5 Download 5 FKM -10°C +140°C 3/4" 18 25 4.91 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 07 1 18 E 5 Download 5 EPDM -10°C +140°C 3/4" 18 25 4.91 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 09 1 25 N 5 Download 5 NBR -10°C +90°C 1" 25 25 9.32 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 09 1 25 V 5 Download 5 FKM -10°C +140°C 1" 25 25 9.32 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 09 1 25 E 5 Download 5 EPDM -10°C +140°C 1" 25 25 9.32 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 07 1 18 N 1 Download 1 NBR -10°C +90°C 3/4" 18 25 5.56 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 07 1 18 V 1 Download 1 FKM -10°C +140°C 3/4" 18 25 5.56 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 07 1 18 E 1 Download 1 EPDM -10°C +140°C 3/4" 18 25 5.56 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 09 1 25 N 1 Download 1 NBR -10°C +90°C 1" 25 25 10.97 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 09 1 25 V 1 Download 1 FKM -10°C +140°C 1" 25 25 10.97 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 09 1 25 E 1 Download 1 EPDM -10°C +140°C 1" 25 25 10.97 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 07 1 18 N 3 Download 3 NBR -10°C +90°C 3/4" 18 25 4.91 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 07 1 18 V 3 Download 3 FKM -10°C +140°C 3/4" 18 25 4.91 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 07 1 18 E 3 Download 3 EPDM -10°C +140°C 3/4" 18 25 4.91 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 09 1 25 N 3 Download 3 NBR -10°C +90°C 1" 25 25 9.32 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 09 1 25 V 3 Download 3 FKM -10°C +140°C 1" 25 25 9.32 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1
04F 09 1 25 E 3 Download 3 EPDM -10°C +140°C 1" 25 25 9.32 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 0.15 - 16 bar 0.15 - 18 bar 1

T = Sem acionamento manual
5 = Sem acionamento manual e com membrana reforçada e guiada
1 = Com acionamento manual
3 = Com acionamento manual e com membrana reforçada e guiada
