TFI

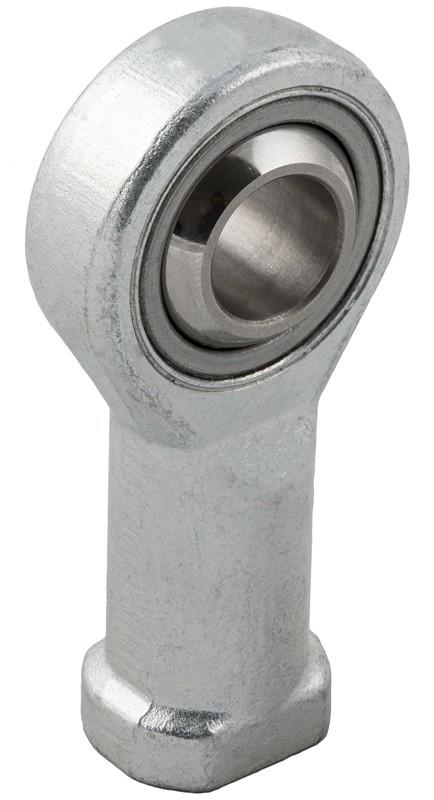

RÓTULA ESFÉRICA AUTO-LUBRIFICANTE - INOX
Características técnicas / CatálogoEtiquetas Aignep Scan Certificações

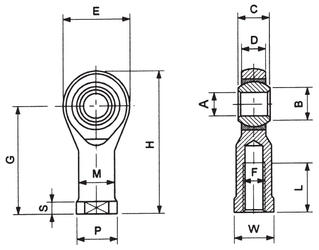

| Código | Desenho 3D | F | A H7 | B 0 | C 0 - 0,13 | Ø Esfera | D ± 0,13 | E ± 0,5 | G ± 0,5 | H | L ± 0.7 | M ± 0,7 | P ± 0,5 | S + 0,2 - 0,7 | W ± 0,25 | Carga Radial Dinâmico Kg | Carga Radial Estático Kg | Peso g | Material |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TFI 008 | M4X0,7 | 5 | 7,7 | 8 | 11,11 | 6 | 18 | 27 | 36 | 10 | 9 | 11 | 4 | 9 | - | - | - | Aço | |
| TFI 012 | M6X1 | 6 | 8,9 | 9 | 12.7 | 6,75 | 20 | 30 | 40 | 9 | 10 | 13 | 5 | 11 | 470 | 1100 | 19 | Aço | |
| TFI 020 | Download | M8X1,25 | 8 | 10,4 | 12 | 15.88 | 9 | 24 | 36 | 48 | 12 | 12,5 | 16 | 5 | 14 | 780 | 1900 | 36 | Aço |
| TFI 025 | Download | M10X1,25 | 10 | 12,9 | 14 | 19.05 | 10,5 | 28 | 43 | 57 | 15 | 15 | 19 | 6,5 | 17 | 1200 | 3100 | 88 | Aço |
