TF

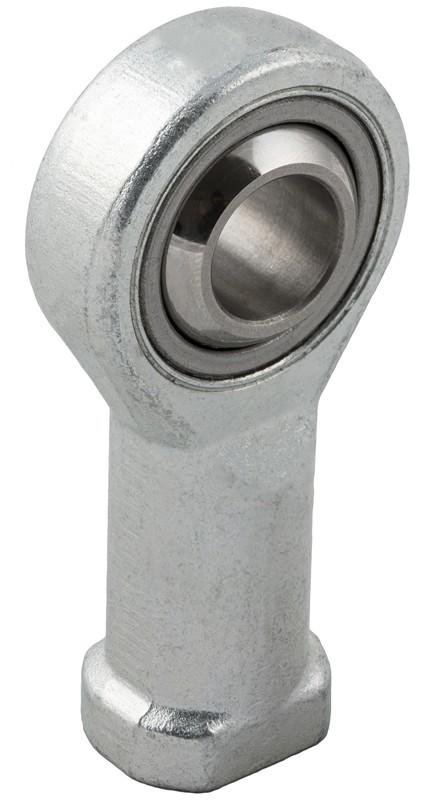

RÓTULA ESFÉRICA AUTO-LUBRIFICANTE - AÇO
Características técnicas / CatálogoEtiquetas Aignep Scan Certificações

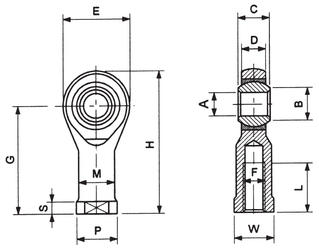

| Código | Desenho 3D | F | A H7 | B 0 | C 0 -0,13 | Ø Sfera | D ± 0,13 | E ± 0,5 | G ± 0,5 | H | L ± 0,7 | M ± 0,7 | P ± 0,5 | S ± 0,7 | W ± 0,25 | Carga Radial Dinâmico Kg | Carga Radial Estático Kg | Peso g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TF 160 | Download | M36X2 | 35 | - | 43 | - | - | - | 125 | - | 56 | - | 58 | - | - | - | - | 1600 |
| TF 040 | Download | M12X1,25 | 12 | 15,4 | 16 | 22.23 | 12,5 | 34 | 50 | 67 | 18 | 17,5 | 22 | 6,5 | 18 | 1400 | 3700 | 120 |
| TF 250 | Download | M42X2 | 40 | - | 49 | - | - | - | 142 | - | 60 | - | 65 | - | - | - | - | 2800 |
| TF 050 | Download | M16X1,5 | 16 | 19,3 | 21 | 28.58 | 15,5 | 42 | 64 | 85 | 24 | 22 | 27 | 8 | 24 | 2500 | 6300 | 240 |
| TF 320 | M48X2 | 50 | - | 60 | - | - | - | 162 | - | 65 | - | 75 | - | - | - | - | 5000 | |
| TF 080 | Download | M20X1,5 | 20 | 24,4 | 25 | 34,93 | 18,5 | 50 | 77 | 102 | 30 | 27,5 | 34 | 10 | 30 | 3700 | 8300 | 430 |
| TF 125 | Download | M27X2 | 28 | 32,3 | 35 | 47,59 | 26 | 66 | 103 | 136 | 41 | 37 | 46 | 14 | 41 | 7100 | 14200 | 1120 |
| TF 160 | Download | M36X2 | 35 | - | 43 | - | - | - | 125 | - | 56 | - | 58 | - | - | - | - | 1600 |
| TF 250 | Download | M42X2 | 40 | - | 49 | - | - | - | 142 | - | 60 | - | 65 | - | - | - | - | 2800 |
| TF 320 | M48X2 | 50 | - | 60 | - | - | - | 162 | - | 65 | - | 75 | - | - | - | - | 5000 |
