TFI

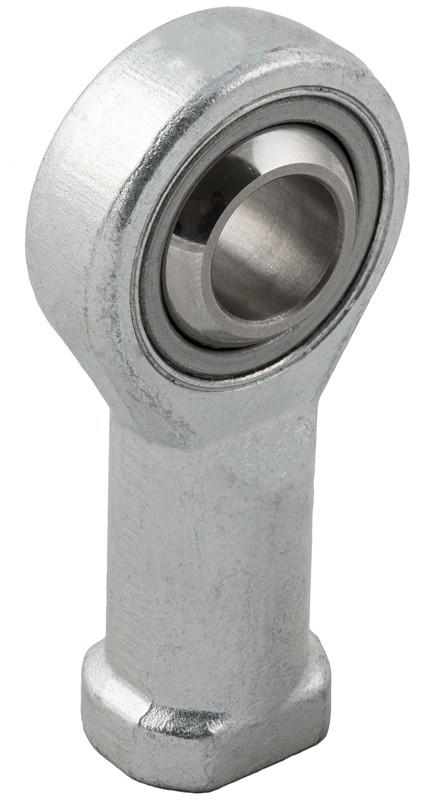

RÓTULA ESFÉRICA AUTO-LUBRIFICANTE - INOX
Características técnicas / CatálogoEtiquetas Aignep Scan Certificações

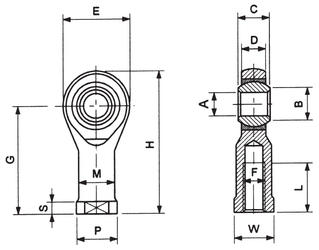

| Código | Desenho 3D | F | A H7 | B 0 | C 0 -0,13 | Ø Sfera | D ± 0,13 | E ± 0,5 | G ± 0,5 | H | L ± 0,7 | M ± 0,7 | P ± 0,5 | S ± 0,7 | W ± 0,25 | Carga Radial Dinâmico Kg | Carga Radial Estático Kg | Peso g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TFI 025 | Download | M10X1,25 | 10 | 12,9 | 14 | 19.05 | 11,5 | 30 | 43 | 58 | 15 | 15 | 19 | 6,5 | 16 | 1200 | 3100 | 88 |
| TFI 040 | Download | M12X1,25 | 12 | 15,4 | 16 | 22.23 | 12,5 | 34 | 50 | 67 | 18 | 17,5 | 22 | 6,5 | 18 | 1400 | 3700 | 120 |
| TFI 050 | Download | M16X1,5 | 16 | 19,3 | 21 | 28.58 | 15,5 | 42 | 64 | 85 | 24 | 22 | 27 | 8 | 24 | 2500 | 6300 | 240 |
