VCH

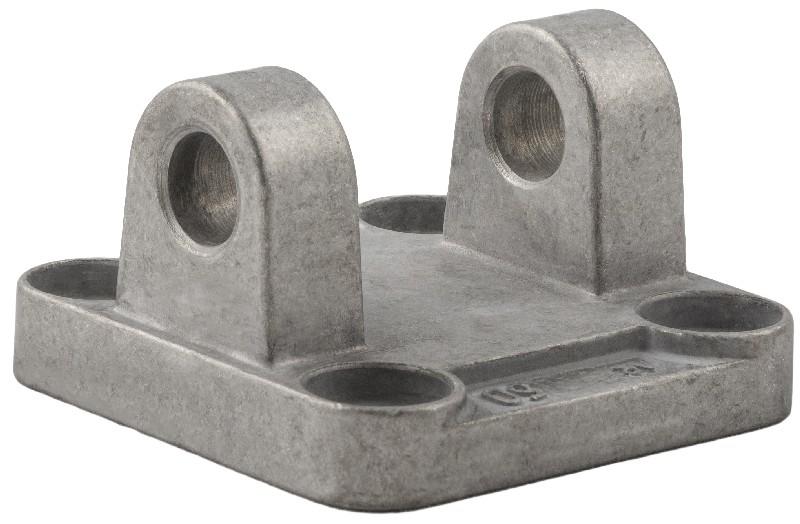

CERNIERA FEMMINA - ALLUMINIO

prodotto___iso21287_vch_iso15552-d

prodotto___iso21287_vch_iso15552-f

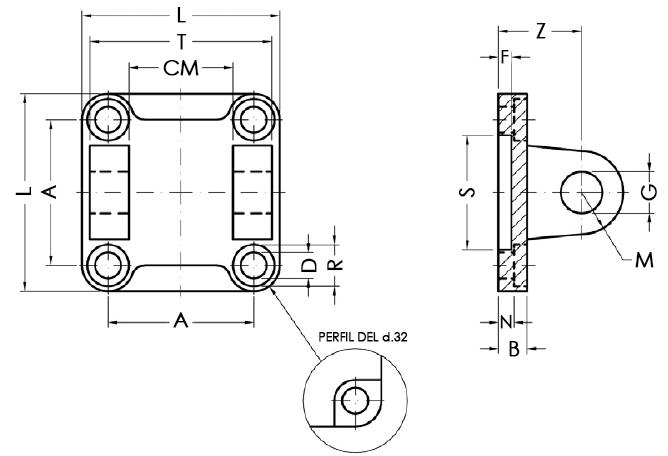

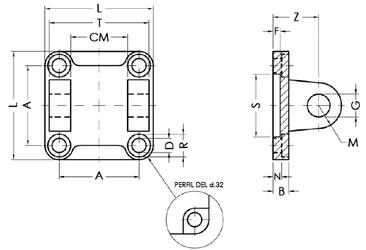

	Codice	Disegni 3D	Ø	A	L	D	R	N	B	S	F	Z	G	M	CM	T
	VCH 032	Richiedi accesso	32	32,5	45	6,6	11	5,5	9	30	5	22	10	10	26	45
	VCH 040	Richiedi accesso	40	38	52	6,6	11	5,5	9	35	5	25	12	12	28	52
	VCH 050	Richiedi accesso	50	46,5	65	9	15	6,5	11	40	5	27	12	12	32	60
	VCH 063	Richiedi accesso	63	56,5	75	9	15	6,5	11	45	5	32	16	16	40	70
	VCH 080	Richiedi accesso	80	72	95	11	18	10	14	45	5	36	16	16	50	90
	VCH 100	Richiedi accesso	100	89	115	11	18	10	14	55	5	41	20	20	60	110
