4040

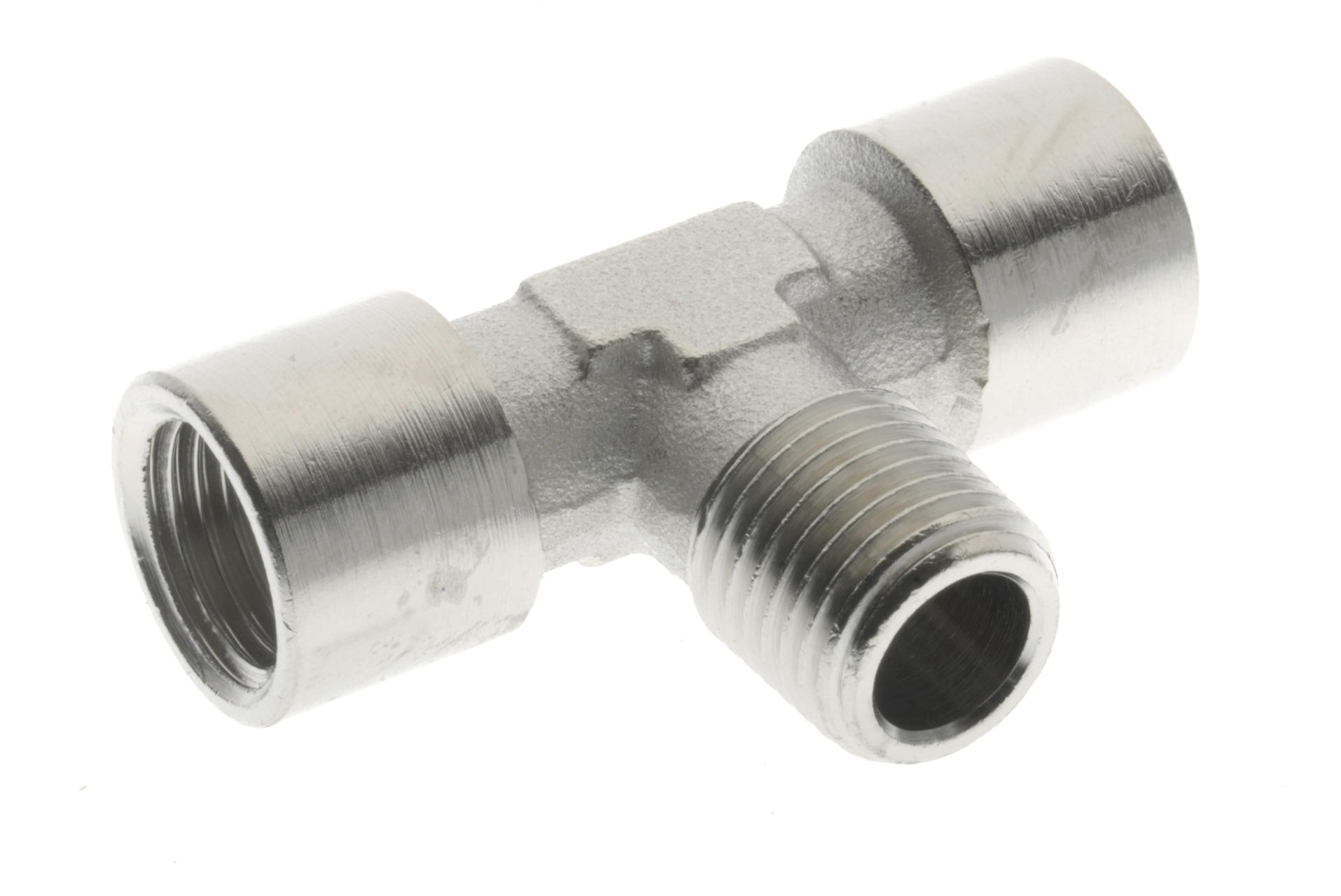

RACCORDO A T MASCHIO CENTRALE
| Codice | Disegni 3D | A | B | B1 | C | L | CH | Confezione | |
|---|---|---|---|---|---|---|---|---|---|
| 04040 00 01 B5 NB | Richiedi accesso | M5 | 4 | 5,5 | 11 | 22 | 9 | 10 | |
| 04040 00 01 02 NB | Richiedi accesso | 1/8 | 8 | 8,5 | 17,5 | 39 | 12 | 10 | |
| 04040 00 01 03 NB | Richiedi accesso | 1/4 | 11 | 11 | 23 | 49 | 13 | 10 | |
| 04040 00 01 04 NB | Richiedi accesso | 3/8 | 11,5 | 12 | 25,5 | 54 | 16 | 10 | |
| 04040 00 01 05 NB | Richiedi accesso | 1/2 | 14 | 15 | 29,5 | 64 | 20 | 10 | |
| 04040 00 01 07 NT | Richiedi accesso | 3/4 | 14,5 | 16,5 | 32 | 73 | 27 | 5 | |
| 04040 00 01 09 NT | Richiedi accesso | 1" | 16,8 | 19 | 39 | 90 | 30 | 5 |
