90013

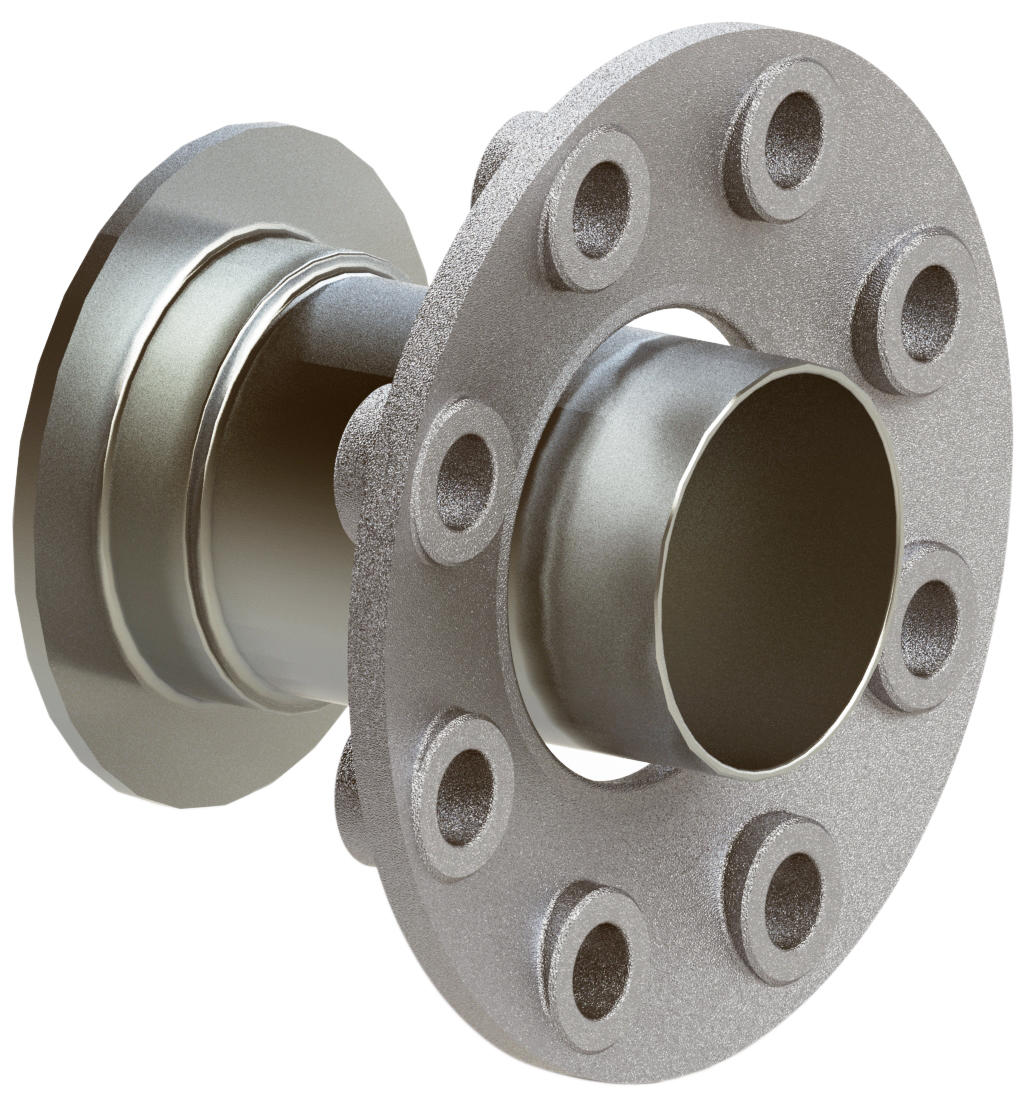

TUBO FLANGIATO
Caratteristiche tecniche / CatalogoFile BIM Etichette Aignep Scan Istruzioni CertificatiLe dimensioni di accoppiamento della flangia rispettano la norma UNI EN 1092 - 4 PN 16 (Flange in leghe di alluminio).

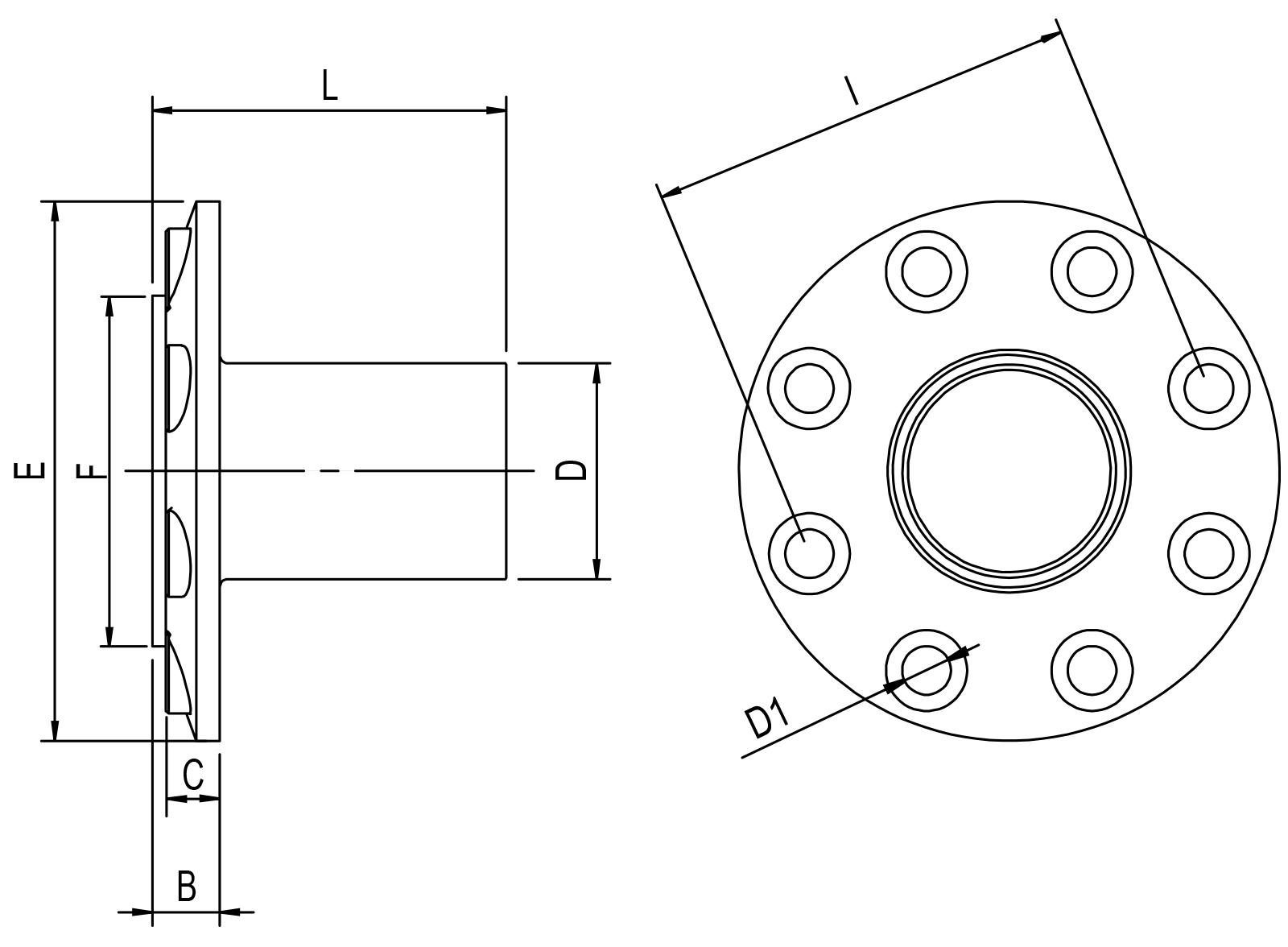

Codice | Disegno 3D | D | B | C | E | F | L | D1 | I | Confezione | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|
90013 00 001 | Download | 80 | 25 | 20 | 200 | 130 | 131 | 18 | 160 | 1 | ||
90013 00 002 | Download | 110 | 25 | 20 | 220 | 158 | 166 | 18 | 180 | 1 | ||
90013 00 003 | Download | 168 | 27 | 22 | 285 | 216 | 266 | 22 | 240 | 1 |
Codice | Disegno 3D | D | B | C | E | F | L | D1 | I | Confezione |
---|---|---|---|---|---|---|---|---|---|---|
90013 00 001 | Download | 80 | 25 | 20 | 200 | 130 | 131 | 18 | 160 | 1 |
90013 00 002 | Download | 110 | 25 | 20 | 220 | 158 | 166 | 18 | 180 | 1 |
90013 00 003 | Download | 168 | 27 | 22 | 285 | 216 | 266 | 22 | 240 | 1 |
Per accedere ai disegni 3D è necessario autenticarsi.
Sei un utente registrato?
Altrimenti effettua la registrazione a questa pagina
×Il sito è in manutenzione.
×Le dimensioni di accoppiamento della flangia rispettano la norma UNI EN 1092 - 4 PN 16 (Flange in leghe di alluminio).
