90627

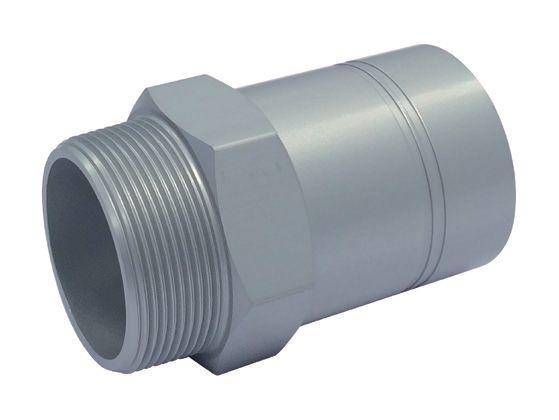

RIDUZIONE MASCHIO
Caratteristiche tecniche / CatalogoFile BIM Etichette Aignep Scan Istruzioni Certificati
| Codice | Disegno 3D | D | F | A | L | L1 | CH | * | Confezione |
|---|---|---|---|---|---|---|---|---|---|
| 90627 00 001 | Download | 20 | 1/2 | 14 | 56 | 35 | 22 | 2 | |
| 90627 00 002 | Download | 20 | 3/4 | 16,5 | 59,5 | 35 | 27 | 2 | |
| 90627 00 003 | Download | 25 | 1/2 | 14 | 64 | 42 | 27 | 2 | |
| 90627 00 004 | Download | 25 | 3/4 | 16,5 | 66,5 | 42 | 27 | 2 | |
| 90627 00 005 | Download | 25 | 1" | 19 | 71 | 42 | 34 | 2 | |
| 90627 00 006 | Download | 32 | 1" | 19 | 80 | 51 | 34 | 2 | |
| 90627 00 007 A | Download | 32 | 1" 1/2 | 21,5 | 87,5 | 51 | 50 | Alluminio | 2 |
| 90627 00 009 A | Download | 40 | 1" 1/2 | 21,5 | 92 | 55,5 | 50 | Alluminio | 2 |
| 90627 00 010 A | Download | 50 | 1" 1/2 | 21,5 | 105 | 68,5 | 55 | Alluminio | 2 |
| 90627 00 011 A | Download | 50 | 2" | 24 | 112,5 | 68,5 | 65 | Alluminio | 2 |
| 90627 00 012 A | Download | 63 | 2" | 24 | 108 | 62 | 65 | Alluminio | 2 |
| 90627 00 013 A | Download | 63 | 2" 1/2 | 24 | 128 | 82 | 75 | Alluminio | 2 |
