90249-80-110-168

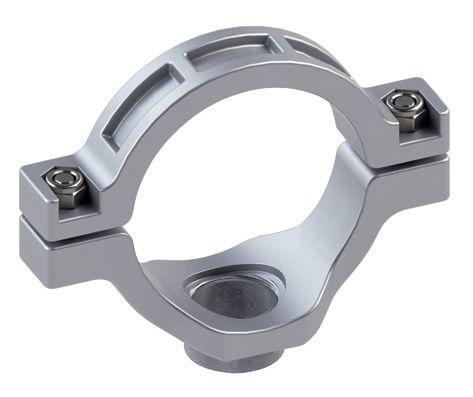

DIMA PER FORATURA TUBO
Caratteristiche tecniche / CatalogoEtichette Aignep Scan Istruzioni Certificati

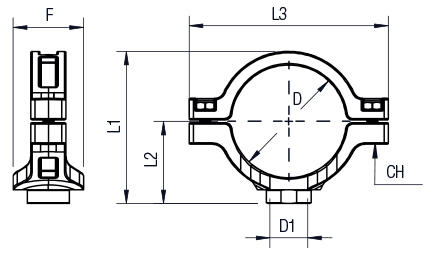

| Codice | Disegno 3D | D | D1 | F | L1 | L2 | L3 | CH | Confezione |
|---|---|---|---|---|---|---|---|---|---|
| 90249 00 007 | Download | 80 | 24,5 | 50 | 110.5 | 59.5 | 141.5 | 6 | 1 |
| 90249 00 008 | Download | 110 | 24,5 | 50 | 135.5 | 64.5 | 189.5 | 8 | 1 |
| 90249 00 011 | Download | 110 2" | 41,5 | 71 | 147 | 77 | 189.5 | 8 | 1 |
| 90249 00 009 | Download | 168 3/4 - 168 1" | 24,5 | 52 | 201.5 | 102.5 | 248.5 | 8 | 1 |
| 90249 00 010 | Download | 168 1"1/2 - 168 2" | 41,5 | 74 | 204.5 | 105.5 | 248.5 | 8 | 1 |
