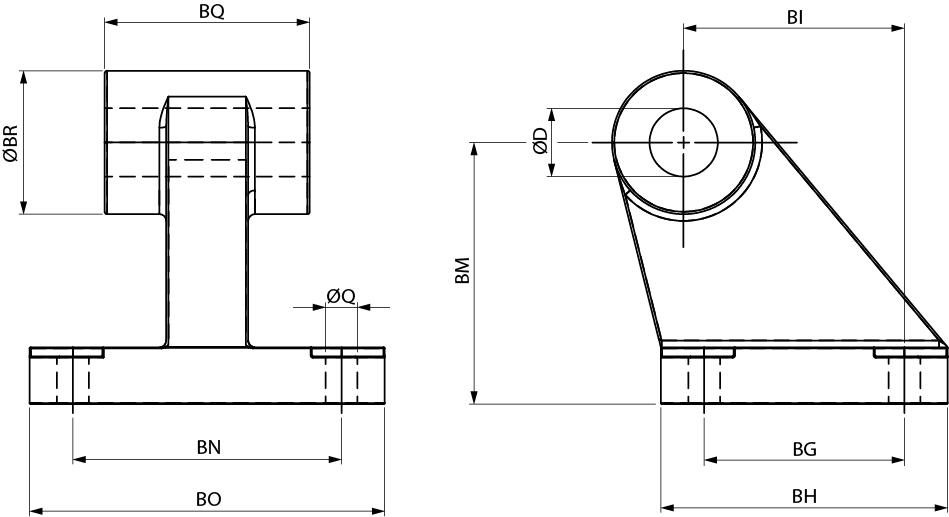

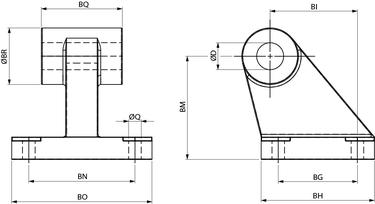

ARTICOLAZIONE A SQUADRA - ALLUMINIO

Filtro

VAS

Codice	Disegni 3D	Ø	Q	BG	BH	BI	BM	BN	BO	BQ	BR	ØD
VAS 032	Richiedi accesso	32	6,6	18	31	21	32	38	51	26	20	10
VAS 040	Richiedi accesso	40	6,6	22	35	24	36	41	54	28	22	12
VAS 050	Richiedi accesso	50	9	30	45	33	45	50	65	32	26	12
VAS 063	Richiedi accesso	63	9	35	50	37	50	52	67	40	30	16
VAS 080	Richiedi accesso	80	11	40	60	47	63	66	86	50	30	16
VAS 100	Richiedi accesso	100	11	50	70	55	71	76	96	60	38	20
VAS 125	Richiedi accesso	125	14	60	90	70	90	94	124	70	45	25
VAS 160	Richiedi accesso	160	14	88	126	97	115	118	156	90	63	30
VAS 200	Richiedi accesso	200	18	90	130	105	135	122	162	90	63	30
