VCD

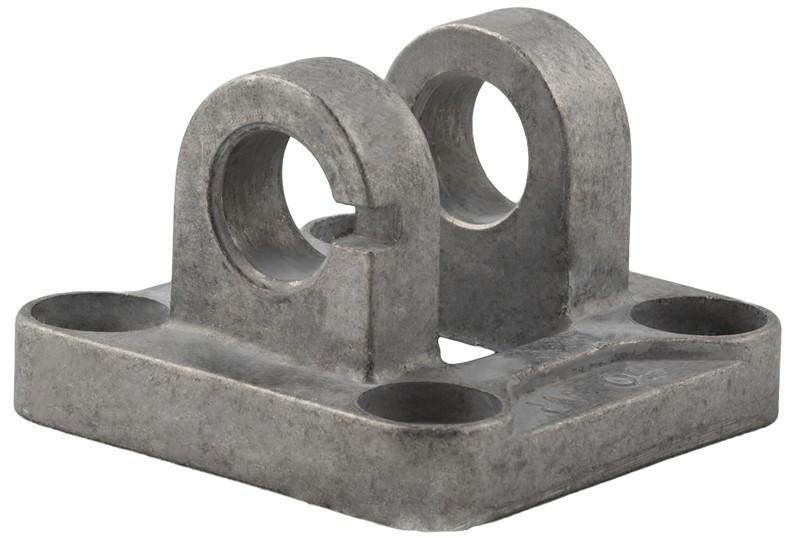

SCHWENKBEFESTIGUNG MIT SCHLITZ FÜR GELENKKOPF NACH DIN 648K - ALUMINIUM
Technische Angaben / KatalogAignep Scan Etiketten Zertifizierungen

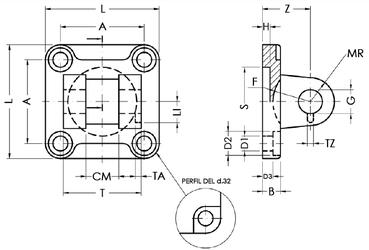

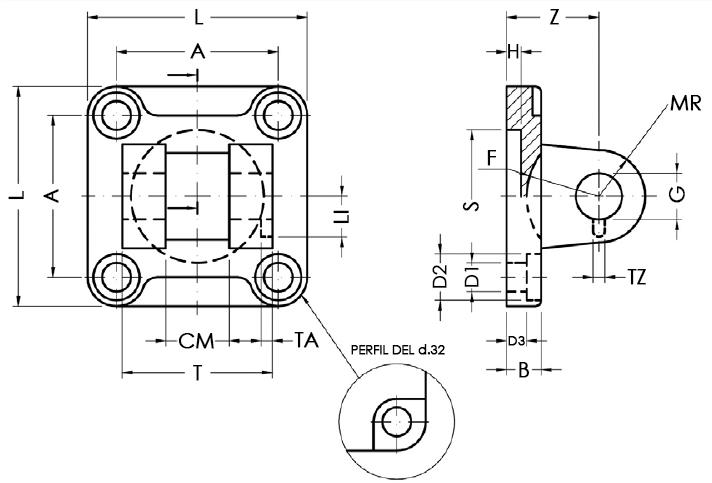

| Nummer | 3D-Zeichnungen | Ø | L | T | CM | A | Z | H | B | D3 | S | G | MR | D1 | D2 | TA | TZ | LI | F |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VCD 160 | Download | 160 | 180 | 122 | 43 | 140 | 55 | 7 | 20 | 10 | 65 | 35 | 30 | 18 | 26 | 6 | 6,3 | 26,5 | 46 |
| VCD 200 | 200 | 220 | 122 | 43 | 175 | 60 | 7 | 25 | 11 | 75 | 35 | 30 | 18 | 26 | 6 | 6,3 | 26,5 | 49 |
