Pneumatic Actuators>

A95 Series

>AF
AF

DOUBLE ACTING MAGNETIC

Technical characteristics / catalogAignep Scan Labels Instructions / Application example Certifications
DOUBLE ACTING MAGNETIC
DOUBLE ACTING MAGNETIC
Alesaggio: 50
Clear all fields

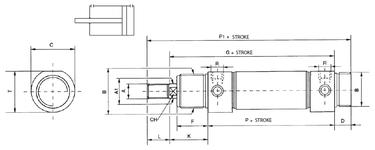

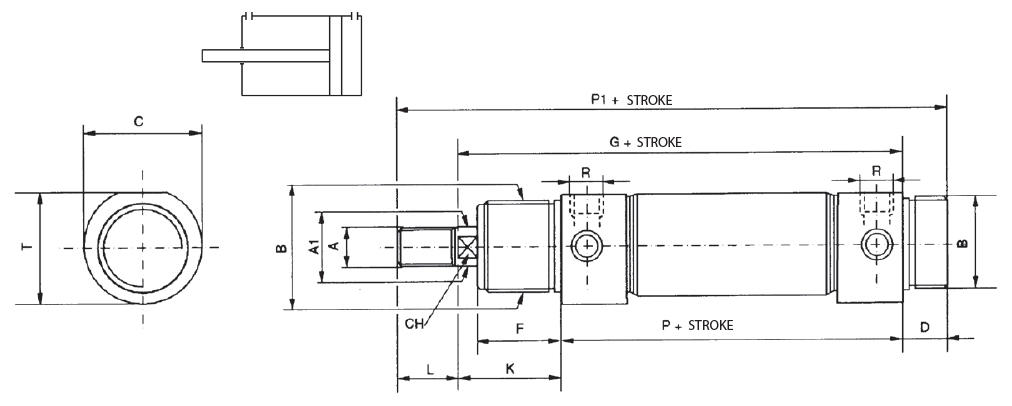

Code USA REF  Draw Ø mm Stroke mm A A1 mm B T mm C mm D mm F mm G mm K mm L mm P mm P1 mm CH mm R
AF 050 0010     AF0500010 Download 50 10 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0025     AF0500025 Download 50 25 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0050     AF0500050 Download 50 50 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0080     AF0500080 Download 50 80 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0100     AF0500100 Download 50 100 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0125     AF0500125 Download 50 125 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0160     AF0500160 Download 50 160 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0200     AF0500200 Download 50 200 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0250     AF0500250 Download 50 250 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0320     AF0500320 Download 50 320 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0400     AF0500400 Download 50 400 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0500     AF0500500 Download 50 500 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
Code Draw Ø mm Stroke mm A A1 mm B T mm C mm D mm F mm G mm K mm L mm P mm P1 mm CH mm R
AF 050 0010 Download 50 10 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0025 Download 50 25 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0050 Download 50 50 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0080 Download 50 80 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0100 Download 50 100 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0125 Download 50 125 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0160 Download 50 160 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0200 Download 50 200 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0250 Download 50 250 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0320 Download 50 320 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0400 Download 50 400 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
AF 050 0500 Download 50 500 M16X1,5 20 M45X1,5 55 57 18 38 170 50 32 120 220 16 1/4" GAS
