50910

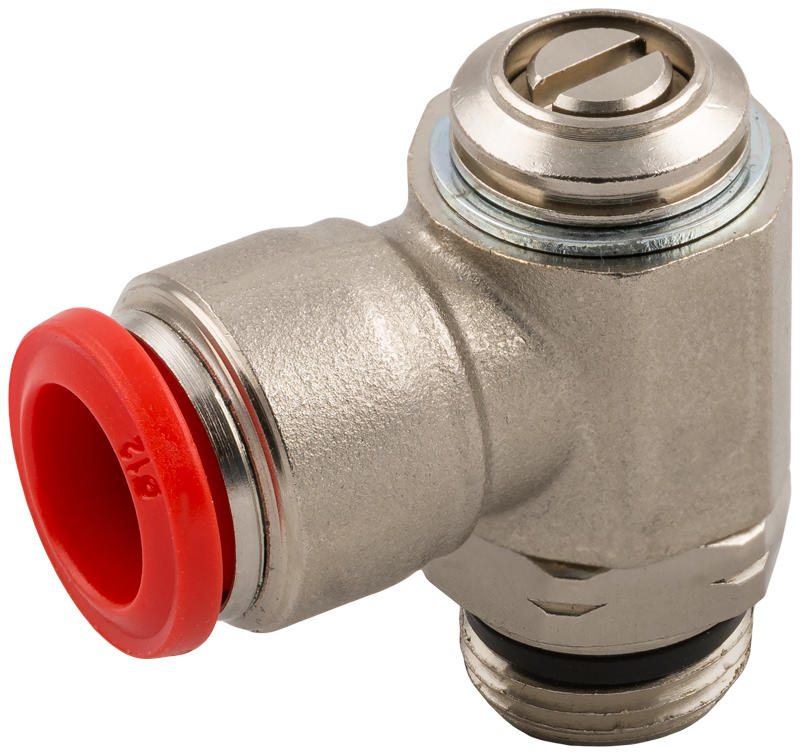

УГЛОВОЙ ПОВОРОТНЫЙ ДРОССЕЛЬ ДЛЯ КЛАПАНА С УНИВЕРСАЛЬНОЙ КОРОТКОЙ НАРУЖНОЙ РЕЗЬБОЙ
Технические характеристики/ КаталогЭтикетки для Aignep Scan Сертификаты

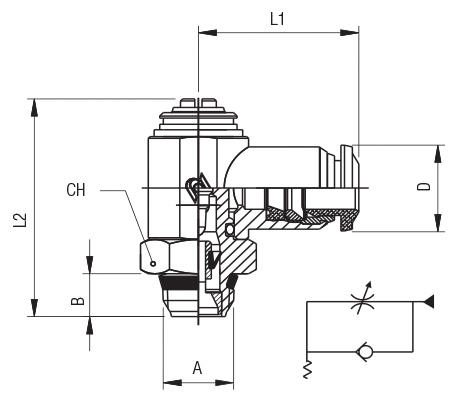

| Код | Модели 3D | Трубка | A | B | L1 | L2 | CH | D | Пакет |
|---|---|---|---|---|---|---|---|---|---|
| 50910 00 001 | Загрузить | 3 | M5 | 4 | 19 | 29.5 | 8 | 10 | 10 |
| 50910 00 002 | Загрузить | 4 | M5 | 4 | 19 | 29.5 | 8 | 10 | 10 |
| 50910 00 003 | Загрузить | 4 | 1/8 | 5,5 | 21 | 31 | 14 | 10 | 10 |
| 50910 00 004 | Загрузить | 5 | M5 | 4 | 20 | 29,5 | 8 | 12.5 | 10 |
| 50910 00 005 | Загрузить | 5 | 1/8 | 5,5 | 21,5 | 31 | 14 | 12.5 | 10 |
| 50910 00 006 | Загрузить | 5 | 1/4 | 7 | 24,5 | 36,5 | 17 | 12.5 | 10 |
| 50910 00 007 | Загрузить | 6 | M5 | 4 | 20,5 | 29,5 | 8 | 12.5 | 10 |
| 50910 00 008 | Загрузить | 6 | 1/8 | 5,5 | 22,5 | 31 | 14 | 12.5 | 10 |
| 50910 00 009 | Загрузить | 6 | 1/4 | 7 | 25 | 36,5 | 17 | 12.5 | 10 |
| 50910 00 010 | Загрузить | 8 | 1/8 | 5,5 | 24 | 31 | 14 | 14 | 10 |
| 50910 00 011 | Загрузить | 8 | 1/4 | 7 | 26 | 36,5 | 17 | 14 | 10 |
| 50910 00 016 | Загрузить | 8 | 3/8 | 7,5 | 28,5 | 42,5 | 20 | 14 | 10 |
| 50910 00 017 | Загрузить | 10 | 1/4 | 7 | 28,5 | 36,5 | 17 | 17 | 10 |
| 50910 00 012 | Загрузить | 10 | 3/8 | 7,5 | 30,5 | 42,5 | 20 | 17 | 10 |
| 50910 00 013 | Загрузить | 12 | 3/8 | 7,5 | 32,5 | 42,5 | 20 | 21.5 | 10 |
| 50910 00 019 | Загрузить | 12 | 1/2 | 9 | 35 | 47 | 24 | 21.5 | 10 |
| 50910 00 015 | Загрузить | 14 | 1/2 | 9 | 35,5 | 47 | 24 | 21.5 | 10 |
