VFL
FLANSCH - STAHL - Durchmesser von 32 bis 100
Technische Angaben / KatalogAignep Scan Etiketten Zertifizierungen

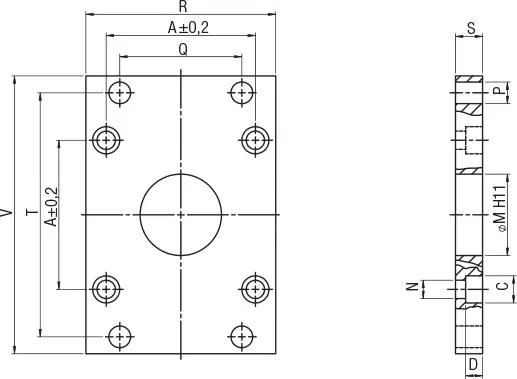

| Nummer | 3D-Zeichnungen | Ø | Ø M | P | S | D | C | N | A | Q | R | T | V |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VFL 032 | Download | 32 | 30 | 7 | 10 | 5 | 10.5 | 6.5 | 32.5 | 32 | 45 | 64 | 80 |
| VFL 040 | Download | 40 | 35 | 9 | 10 | 5 | 11 | 6.5 | 38 | 36 | 52 | 72 | 90 |
| VFL 050 | Download | 50 | 40 | 9 | 12 | 5.5 | 15 | 8.5 | 46.5 | 45 | 65 | 90 | 110 |
| VFL 063 | Download | 63 | 45 | 9 | 12 | 5.5 | 15 | 8.5 | 56.5 | 50 | 75 | 100 | 120 |
| VFL 080 | Download | 80 | 45 | 12 | 16 | 8 | 18 | 10.5 | 72 | 63 | 95 | 126 | 150 |
| VFL 100 | Download | 100 | 55 | 14 | 16 | 8 | 18 | 10.5 | 89 | 75 | 115 | 150 | 170 |
