Elektrische Antriebe>

Serie H - Mit Motor

>H
H

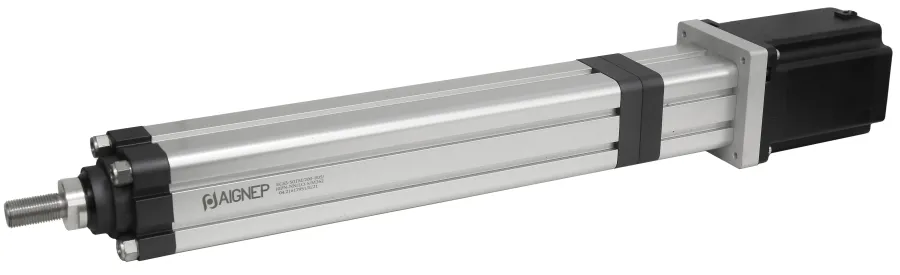

ELEKTRISCHER ZYLINDER MIT INLINE MOTOR

Technische Angaben / KatalogAignep Scan Etiketten Zertifizierungen
ELEKTRISCHER ZYLINDER MIT INLINE MOTOR
ELEKTRISCHER ZYLINDER MIT INLINE MOTOR

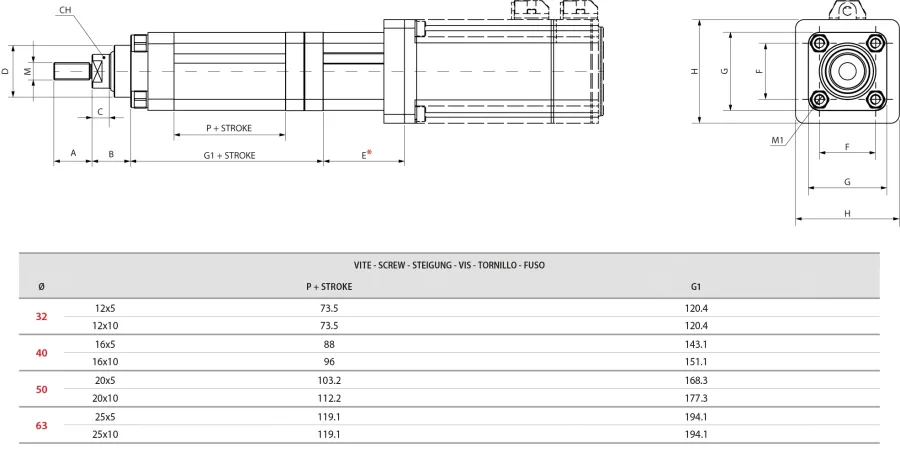

Nummer   Ø Hub A B C D CH E* M F G H M1
H 032 0100 05 1 A0     32 100 22 22.5 10 Ø30 - h7 15 * Variiert je nach Größe des Motors M10x1,25 32,5 45,5 60 M6x13
H 032 0200 05 1 A0     32 200 22 22.5 10 Ø30 - h7 15 * Variiert je nach Größe des Motors M10x1,25 32,5 45,5 60 M6x13
H 032 0300 05 1 A0     32 300 22 22.5 10 Ø30 - h7 15 * Variiert je nach Größe des Motors M10x1,25 32,5 45,5 60 M6x13
H 032 0100 10 1 A0     32 100 22 22.5 10 Ø30 - h7 15 * Variiert je nach Größe des Motors M10x1,25 32,5 45,5 60 M6x13
H 032 0200 10 1 A0     32 200 22 22.5 10 Ø30 - h7 15 * Variiert je nach Größe des Motors M10x1,25 32,5 45,5 60 M6x13
H 032 0300 10 1 A0     32 300 22 22.5 10 Ø30 - h7 15 * Variiert je nach Größe des Motors M10x1,25 32,5 45,5 60 M6x13
H 040 0150 05 1 B0     40 150 24 25 12 Ø35 - h7 17 * Variiert je nach Größe des Motors M12x1,25 38 55 70 M6x13
H 040 0250 05 1 B0     40 250 24 25 12 Ø35 - h7 17 * Variiert je nach Größe des Motors M12x1,25 38 55 70 M6x13
H 040 0350 05 1 B0     40 350 24 25 12 Ø35 - h7 17 * Variiert je nach Größe des Motors M12x1,25 38 55 70 M6x13
H 040 0150 10 1 B0     40 150 24 25 12 Ø35 - h7 17 * Variiert je nach Größe des Motors M12x1,25 38 55 70 M6x13
H 040 0250 10 1 B0     40 250 24 25 12 Ø35 - h7 17 * Variiert je nach Größe des Motors M12x1,25 38 55 70 M6x13
H 040 0350 10 1 B0     40 350 24 25 12 Ø35 - h7 17 * Variiert je nach Größe des Motors M12x1,25 38 55 70 M6x13
H 050 0100 05 1 C0     50 100 32 25 12 Ø40 - h7 24 * Variiert je nach Größe des Motors M16x1,5 46,5 63,5 86 M8x15
H 050 0200 05 1 C0     50 200 32 25 12 Ø40 - h7 24 * Variiert je nach Größe des Motors M16x1,5 46,5 63,5 86 M8x15
H 050 0300 05 1 C0     50 300 32 25 12 Ø40 - h7 24 * Variiert je nach Größe des Motors M16x1,5 46,5 63,5 86 M8x15
H 050 0100 10 1 C0     50 100 32 25 12 Ø40 - h7 24 * Variiert je nach Größe des Motors M16x1,5 46,5 63,5 86 M8x15
H 050 0200 10 1 C0     50 200 32 25 12 Ø40 - h7 24 * Variiert je nach Größe des Motors M16x1,5 46,5 63,5 86 M8x15
H 050 0300 10 1 C0     50 300 32 25 12 Ø40 - h7 24 * Variiert je nach Größe des Motors M16x1,5 46,5 63,5 86 M8x15
H 063 0200 05 1 D0     63 200 32 28 12 Ø45 - h7 30 * Variiert je nach Größe des Motors M16x1,5 56,5 77 90 M8x16
H 063 0300 05 1 D0     63 300 32 28 12 Ø45 - h7 30 * Variiert je nach Größe des Motors M16x1,5 56,5 77 90 M8x16
H 063 0400 05 1 D0     63 400 32 28 12 Ø45 - h7 30 * Variiert je nach Größe des Motors M16x1,5 56,5 77 90 M8x16
H 063 0500 05 1 D0     63 500 32 28 12 Ø45 - h7 30 * Variiert je nach Größe des Motors M16x1,5 56,5 77 90 M8x16
H 063 0200 10 1 D0     63 200 32 28 12 Ø45 - h7 30 * Variiert je nach Größe des Motors M16x1,5 56,5 77 90 M8x16
H 063 0300 10 1 D0     63 300 32 28 12 Ø45 - h7 30 * Variiert je nach Größe des Motors M16x1,5 56,5 77 90 M8x16
H 063 0400 10 1 D0     63 400 32 28 12 Ø45 - h7 30 * Variiert je nach Größe des Motors M16x1,5 56,5 77 90 M8x16
H 063 0500 10 1 D0     63 500 32 28 12 Ø45 - h7 30 * Variiert je nach Größe des Motors M16x1,5 56,5 77 90 M8x16
Nummer Ø Hub A B C D CH E* M F G H M1
H 032 0100 05 1 A0 32 100 22 22.5 10 Ø30 - h7 15 * Variiert je nach Größe des Motors M10x1,25 32,5 45,5 60 M6x13
H 032 0200 05 1 A0 32 200 22 22.5 10 Ø30 - h7 15 * Variiert je nach Größe des Motors M10x1,25 32,5 45,5 60 M6x13
H 032 0300 05 1 A0 32 300 22 22.5 10 Ø30 - h7 15 * Variiert je nach Größe des Motors M10x1,25 32,5 45,5 60 M6x13
H 032 0100 10 1 A0 32 100 22 22.5 10 Ø30 - h7 15 * Variiert je nach Größe des Motors M10x1,25 32,5 45,5 60 M6x13
H 032 0200 10 1 A0 32 200 22 22.5 10 Ø30 - h7 15 * Variiert je nach Größe des Motors M10x1,25 32,5 45,5 60 M6x13
H 032 0300 10 1 A0 32 300 22 22.5 10 Ø30 - h7 15 * Variiert je nach Größe des Motors M10x1,25 32,5 45,5 60 M6x13
H 040 0150 05 1 B0 40 150 24 25 12 Ø35 - h7 17 * Variiert je nach Größe des Motors M12x1,25 38 55 70 M6x13
H 040 0250 05 1 B0 40 250 24 25 12 Ø35 - h7 17 * Variiert je nach Größe des Motors M12x1,25 38 55 70 M6x13
H 040 0350 05 1 B0 40 350 24 25 12 Ø35 - h7 17 * Variiert je nach Größe des Motors M12x1,25 38 55 70 M6x13
H 040 0150 10 1 B0 40 150 24 25 12 Ø35 - h7 17 * Variiert je nach Größe des Motors M12x1,25 38 55 70 M6x13
H 040 0250 10 1 B0 40 250 24 25 12 Ø35 - h7 17 * Variiert je nach Größe des Motors M12x1,25 38 55 70 M6x13
H 040 0350 10 1 B0 40 350 24 25 12 Ø35 - h7 17 * Variiert je nach Größe des Motors M12x1,25 38 55 70 M6x13
H 050 0100 05 1 C0 50 100 32 25 12 Ø40 - h7 24 * Variiert je nach Größe des Motors M16x1,5 46,5 63,5 86 M8x15
H 050 0200 05 1 C0 50 200 32 25 12 Ø40 - h7 24 * Variiert je nach Größe des Motors M16x1,5 46,5 63,5 86 M8x15
H 050 0300 05 1 C0 50 300 32 25 12 Ø40 - h7 24 * Variiert je nach Größe des Motors M16x1,5 46,5 63,5 86 M8x15
H 050 0100 10 1 C0 50 100 32 25 12 Ø40 - h7 24 * Variiert je nach Größe des Motors M16x1,5 46,5 63,5 86 M8x15
H 050 0200 10 1 C0 50 200 32 25 12 Ø40 - h7 24 * Variiert je nach Größe des Motors M16x1,5 46,5 63,5 86 M8x15
H 050 0300 10 1 C0 50 300 32 25 12 Ø40 - h7 24 * Variiert je nach Größe des Motors M16x1,5 46,5 63,5 86 M8x15
H 063 0200 05 1 D0 63 200 32 28 12 Ø45 - h7 30 * Variiert je nach Größe des Motors M16x1,5 56,5 77 90 M8x16
H 063 0300 05 1 D0 63 300 32 28 12 Ø45 - h7 30 * Variiert je nach Größe des Motors M16x1,5 56,5 77 90 M8x16
H 063 0400 05 1 D0 63 400 32 28 12 Ø45 - h7 30 * Variiert je nach Größe des Motors M16x1,5 56,5 77 90 M8x16
H 063 0500 05 1 D0 63 500 32 28 12 Ø45 - h7 30 * Variiert je nach Größe des Motors M16x1,5 56,5 77 90 M8x16
H 063 0200 10 1 D0 63 200 32 28 12 Ø45 - h7 30 * Variiert je nach Größe des Motors M16x1,5 56,5 77 90 M8x16
H 063 0300 10 1 D0 63 300 32 28 12 Ø45 - h7 30 * Variiert je nach Größe des Motors M16x1,5 56,5 77 90 M8x16
H 063 0400 10 1 D0 63 400 32 28 12 Ø45 - h7 30 * Variiert je nach Größe des Motors M16x1,5 56,5 77 90 M8x16
H 063 0500 10 1 D0 63 500 32 28 12 Ø45 - h7 30 * Variiert je nach Größe des Motors M16x1,5 56,5 77 90 M8x16
