XRF

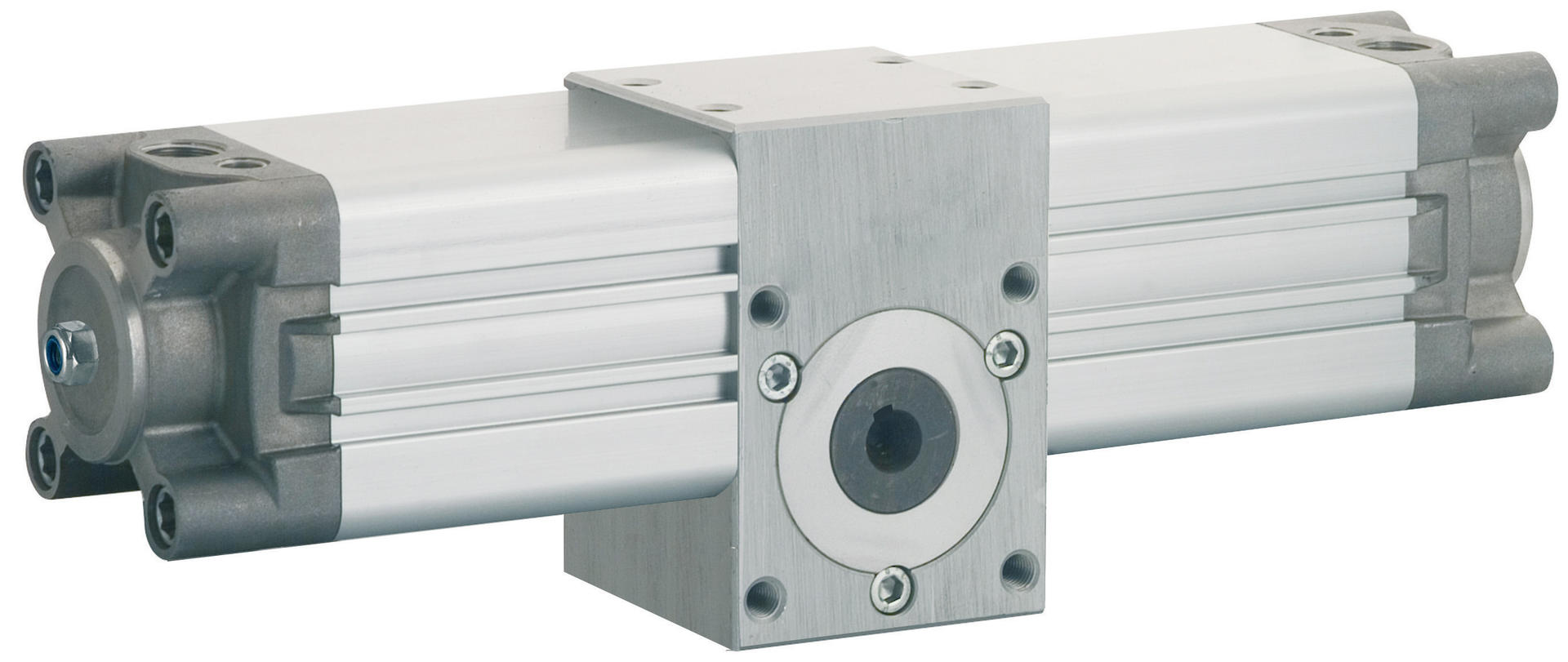

CILINDRO ROTATIVO HEMBRA CON REGULACIÓN DEL ÁNGULO +/- 5°
Características técnicas / catálogoEtiquetas aignep scan Certificaciones
| Código | Diseño 3D | Ø | Rotación | Par de Fuerzas a 1 Bar - Nm | L | L1 | A | B | C | D | E | F | G | H | J | K | N | ØP | Q | R | S | T | U | V | X | Y |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| XRF 100 090 | Download | 100 | 90° | 26.35 | 449 | 418 | 156.5 | 115 | 80 | 111 | 1/2 G | 99 | 30 | 60 | 8 | 57,5 | 4 | 28 | 50 | 54 | M9 | 17 | 115 | 31,3 | M10 | 16 |
| XRF 100 180 | Download | 100 | 180° | 26.35 | 556 | 525 | 156.5 | 115 | 80 | 111 | 1/2 G | 99 | 30 | 60 | 8 | 57,5 | 4 | 28 | 50 | 54 | M9 | 17 | 115 | 31,3 | M10 | 16 |
| XRF 100 270 | Download | 100 | 270° | 26.35 | 662 | 631 | 156.5 | 115 | 80 | 111 | 1/2 G | 99 | 30 | 60 | 8 | 57,5 | 4 | 28 | 50 | 54 | M9 | 17 | 115 | 31,3 | M10 | 16 |
| XRF 100 360 | Download | 100 | 360° | 26.35 | 769 | 738 | 156.5 | 115 | 80 | 111 | 1/2 G | 99 | 30 | 60 | 8 | 57,5 | 4 | 28 | 50 | 54 | M9 | 17 | 115 | 31,3 | M10 | 16 |
