Actuadores Neumáticos>

Serie X

>XL
XL

DOBLE EFECTO VÁSTAGO PASANTE AMORTIGUADO MAGNÉTICO

Características técnicas / catálogoEtiquetas aignep scan Instrucción / Ejemplo de aplicación Certificaciones
DOBLE EFECTO VÁSTAGO PASANTE AMORTIGUADO MAGNÉTICO
DOBLE EFECTO VÁSTAGO PASANTE AMORTIGUADO MAGNÉTICO
Norm: ISO 15552Bore: 63
Resetta tutto

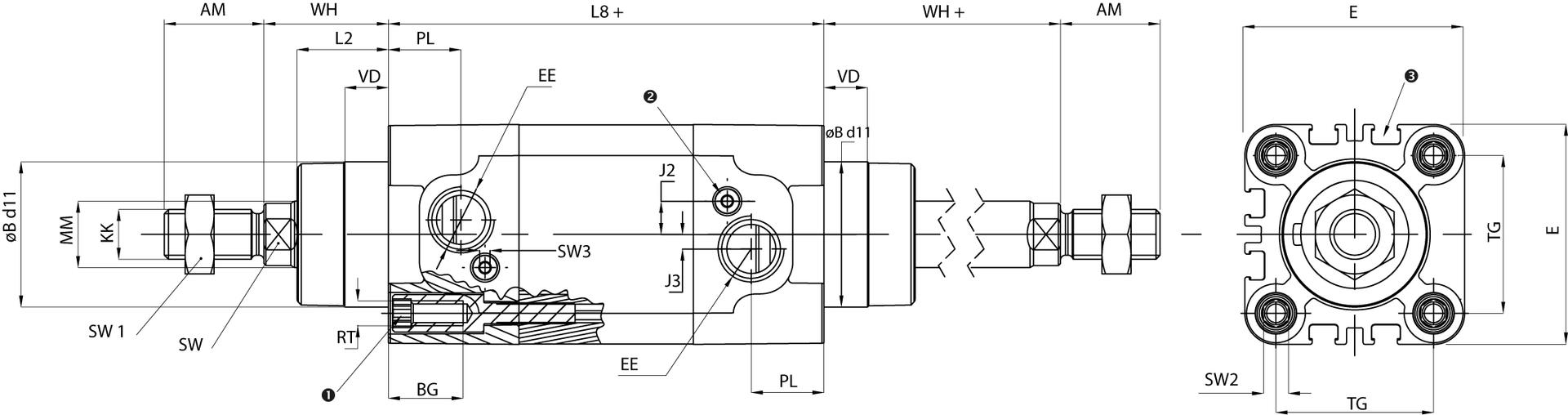

Código  Diseño 3D Ø Carrera ØB d11 VD VA L2 WH Ø MM SW KK AM SW1 Z L8 BG RT SW2 E TG EE PL J3 J2 L7 SW3
XL 063 0025     Download 63 25 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0040     63 40 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0050     Download 63 50 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0075     Download 63 75 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0080     Download 63 80 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0100     Download 63 100 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0125     Download 63 125 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0150     Download 63 150 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0160     Download 63 160 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0200     Download 63 200 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0250     Download 63 250 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0300     Download 63 300 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0320     Download 63 320 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0350     Download 63 350 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0400     Download 63 400 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0450     Download 63 450 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0500     Download 63 500 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0600     Download 63 600 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0700     Download 63 700 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0800     Download 63 800 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0900     Download 63 900 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 1000     Download 63 1000 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
Código Diseño 3D Ø Carrera ØB d11 VD VA L2 WH Ø MM SW KK AM SW1 Z L8 BG RT SW2 E TG EE PL J3 J2 L7 SW3
XL 063 0025 Download 63 25 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0040 63 40 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0050 Download 63 50 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0075 Download 63 75 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0080 Download 63 80 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0100 Download 63 100 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0125 Download 63 125 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0150 Download 63 150 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0160 Download 63 160 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0200 Download 63 200 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0250 Download 63 250 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0300 Download 63 300 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0320 Download 63 320 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0350 Download 63 350 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0400 Download 63 400 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0450 Download 63 450 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0500 Download 63 500 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0600 Download 63 600 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0700 Download 63 700 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0800 Download 63 800 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0900 Download 63 900 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 1000 Download 63 1000 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
