CG04DXA

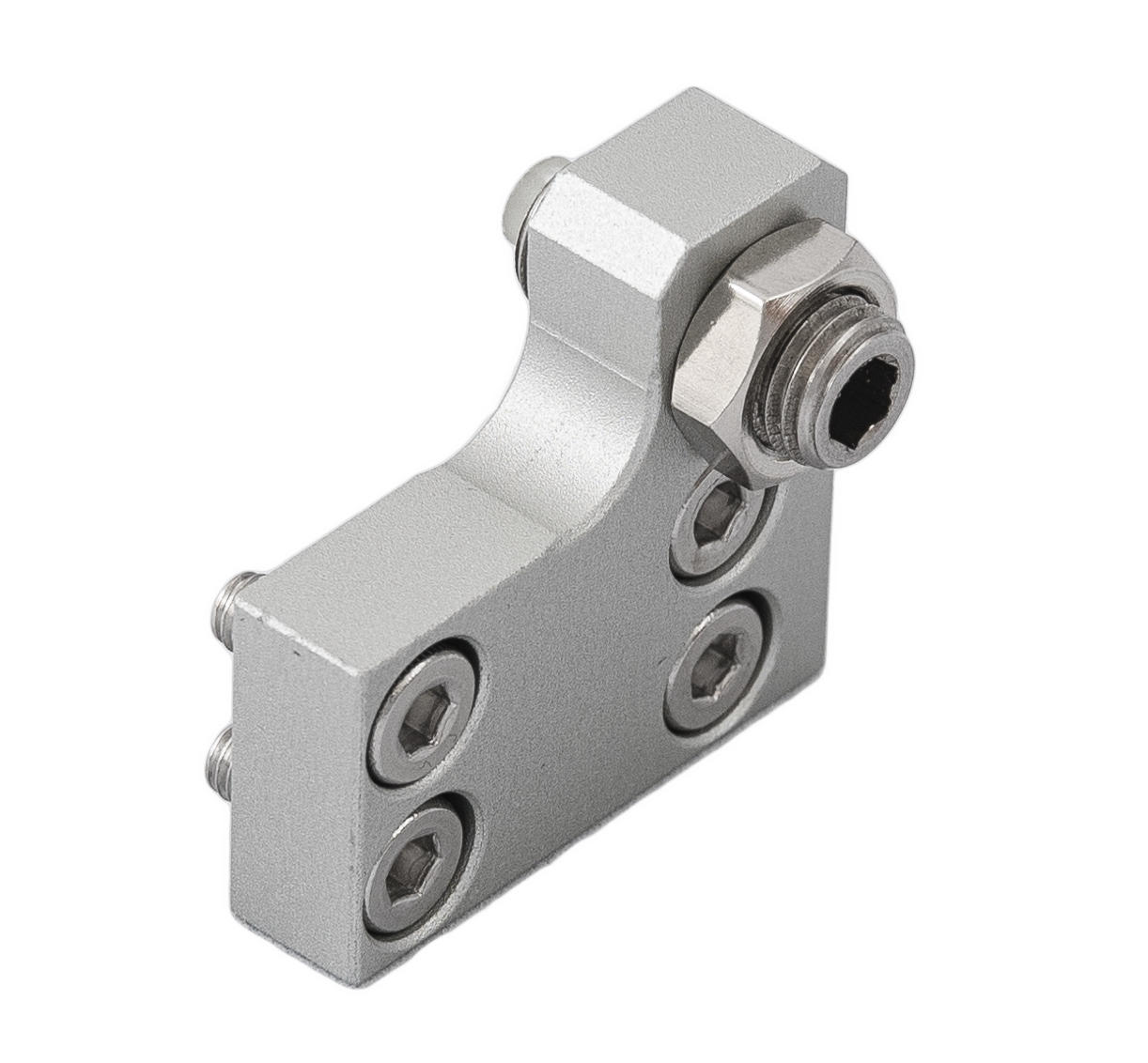

AJUSTE DE CARRERA EN LA EXTENSIÓN PARA AMORTIGUADORES
Características técnicas / catálogoEtiquetas aignep scan Certificaciones

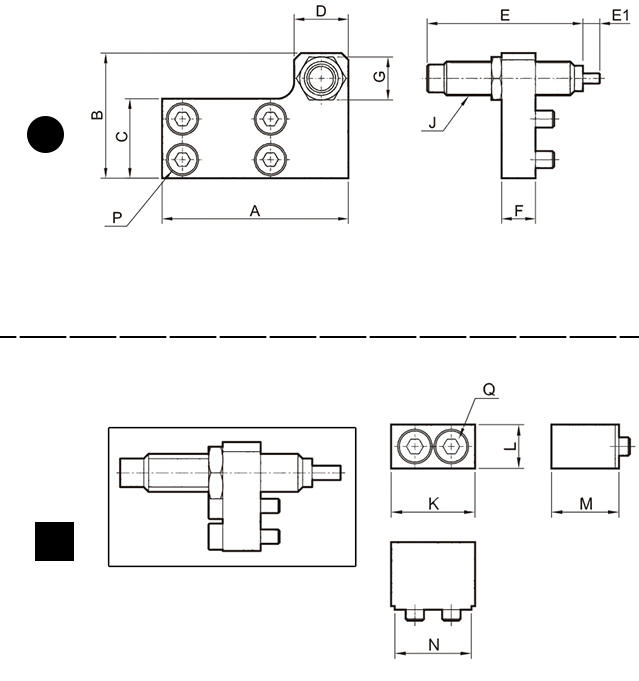

| Código | Diseño 3D | Ø | Rango de Carrera Ajustable | A | B | C | D | E | E1 | F | G | J | P* | K | L | M | N | Q* | * |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CG04 008 DXA1 | Download | 8 | 5 | 38 | 38.5 | 12.5 | 14 | 40,6 | 6 | 8 | 12 | M8X1 | M3X12 | 16,6 | 7 | 15,5 | 14,6 | M3X16 | Rosca hexágono interior |
| CG04 012 DXA1 | Download | 12 | 5 | 45 | 38.5 | 18 | 14 | 40,6 | 6 | 8 | 11 | M8X1 | M4X8 | 20,5 | 10 | 15 | 18,5 | M4X12 | Rosca hexágono interior |
| CG04 016 DXA1 | Download | 16 | 5 | 55 | 45.5 | 23.5 | 16 | 47 | 7 | 10 | 12,7 | M10X1 | M5X10 | 23 | 12 | 18,5 | 21 | M5X16 | Rosca hexágono interior |
| CG04 020 DXA1 | Download | 20 | 5 | 70 | 47 | 29 | 23 | 67 | 12 | 12 | 19 | M14X1,5 | M5X12 | 27 | 13 | 25,5 | 25 | M6X25 | Rosca hexágono interior |
| CG04 025 DXA1 | Download | 25 | 5 | 80 | 54 | 35 | 23 | 67 | 12 | 15 | 19 | M14X1,5 | M6X16 | 33 | 17 | 25,5 | 31 | M8X25 | Rosca hexágono interior |
